溢流坝段设计

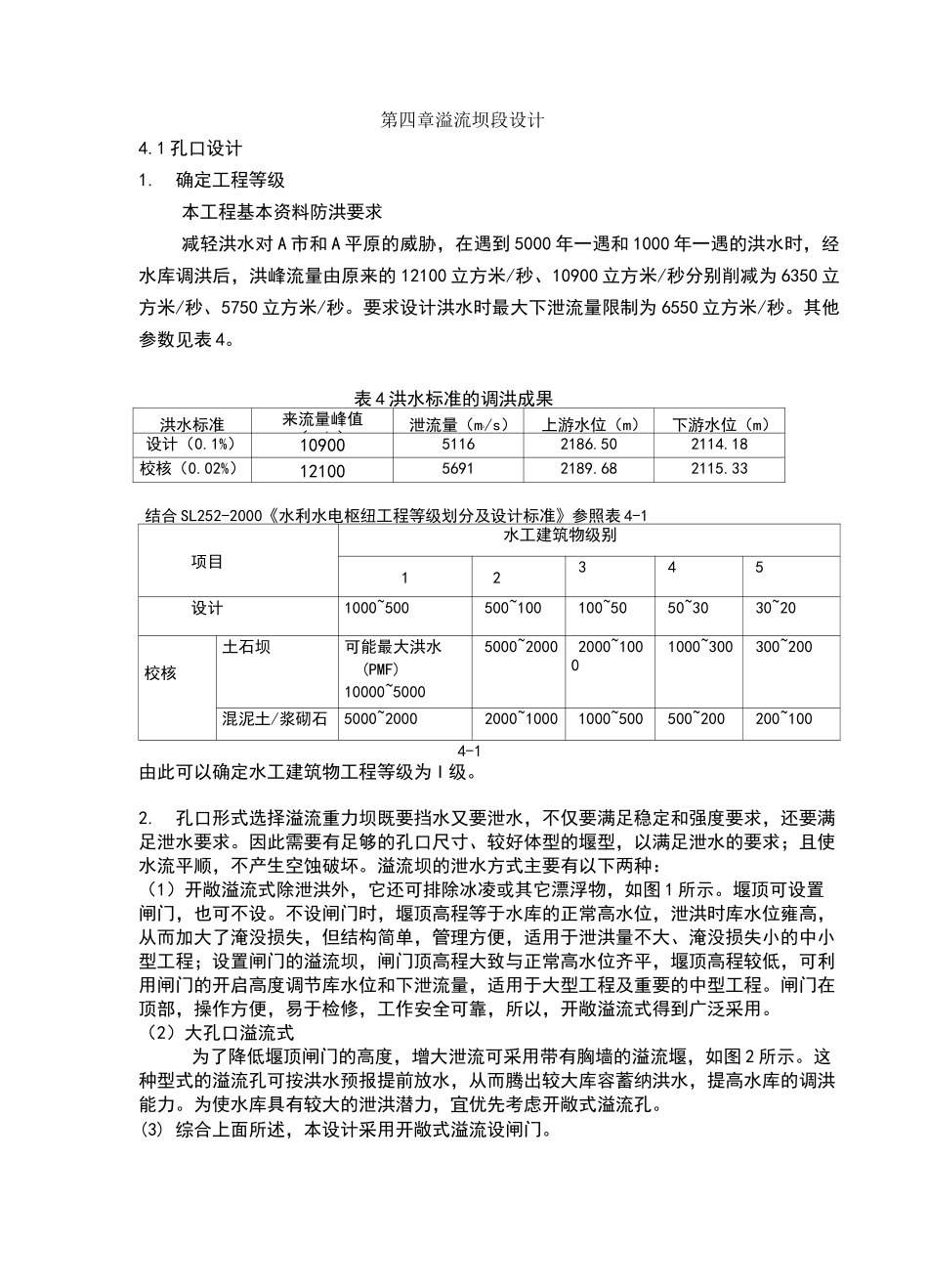

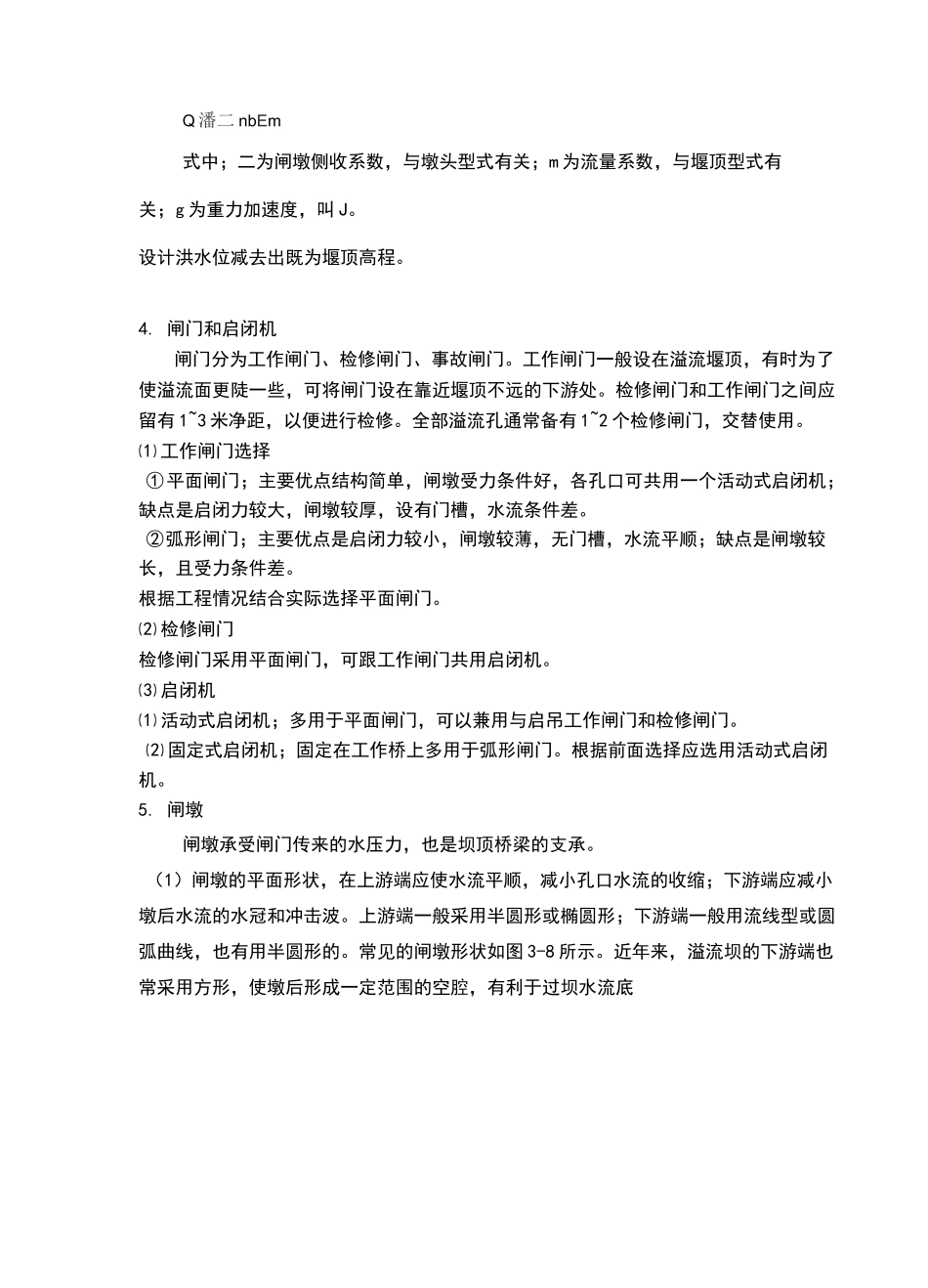

第四章溢流坝段设计4.1 孔口设计1.确定工程等级本工程基本资料防洪要求减轻洪水对 A 市和 A 平原的威胁，在遇到 5000 年一遇和 1000 年一遇的洪水时，经水库调洪后，洪峰流量由原来的 12100 立方米/秒、10900 立方米/秒分别削减为 6350 立方米/秒、5750 立方米/秒。要求设计洪水时最大下泄流量限制为 6550 立方米/秒。其他参数见表 4。表 4 洪水标准的调洪成果洪水标准来流量峰值（m3/s）泄流量（m3/s）上游水位（m）下游水位（m）设计（0.1%）1090051162186.502114.18校核（0.02%）1210056912189.682115.33结合 SL252-2000《水利水电枢纽工程等级划分及设计标准》参照表 4-1项目水工建筑物级别12345设计1000~500500~100100~5050~3030~20校核土石坝可能最大洪水(PMF)10000~50005000~20002000~10001000~300300~200混泥土/浆砌石5000~20002000~10001000~500500~200200~1004-1由此可以确定水工建筑物工程等级为 I 级。2.孔口形式选择溢流重力坝既要挡水又要泄水，不仅要满足稳定和强度要求，还要满足泄水要求。因此需要有足够的孔口尺寸、较好体型的堰型，以满足泄水的要求；且使水流平顺，不产生空蚀破坏。溢流坝的泄水方式主要有以下两种：（1）开敞溢流式除泄洪外，它还可排除冰凌或其它漂浮物，如图 1 所示。堰顶可设置闸门，也可不设。不设闸门时，堰顶高程等于水库的正常高水位，泄洪时库水位雍高，从而加大了淹没损失，但结构简单，管理方便，适用于泄洪量不大、淹没损失小的中小型工程；设置闸门的溢流坝，闸门顶高程大致与正常高水位齐平，堰顶高程较低，可利用闸门的开启高度调节库水位和下泄流量，适用于大型工程及重要的中型工程。闸门在顶部，操作方便，易于检修，工作安全可靠，所以，开敞溢流式得到广泛采用。（2）大孔口溢流式为了降低堰顶闸门的高度，增大泄流可采用带有胸墙的溢流堰，如图 2 所示。这种型式的溢流孔可按洪水预报提前放水，从而腾出较大库容蓄纳洪水，提高水库的调洪能力。为使水库具有较大的泄洪潜力，宜优先考虑开敞式溢流孔。(3) 综合上面所述，本设计采用开敞式溢流设闸门。29A5W90bvta.o8砂宦 0 图 1 开敞溢流式图 2 孔口溢流式3.孔口尺寸确定从基本资料中得知，本电站 4 台 5 万千瓦机组。正常蓄水位为 2184.5 米，汛期限制水位为 2182 米，死水位 2163 米，4 台机满载流量 332 立方米/秒，相应尾水位 2103.5米。(1)单宽流量的确定。通过调洪演算，可得出枢...
