起重机械的主要零部件

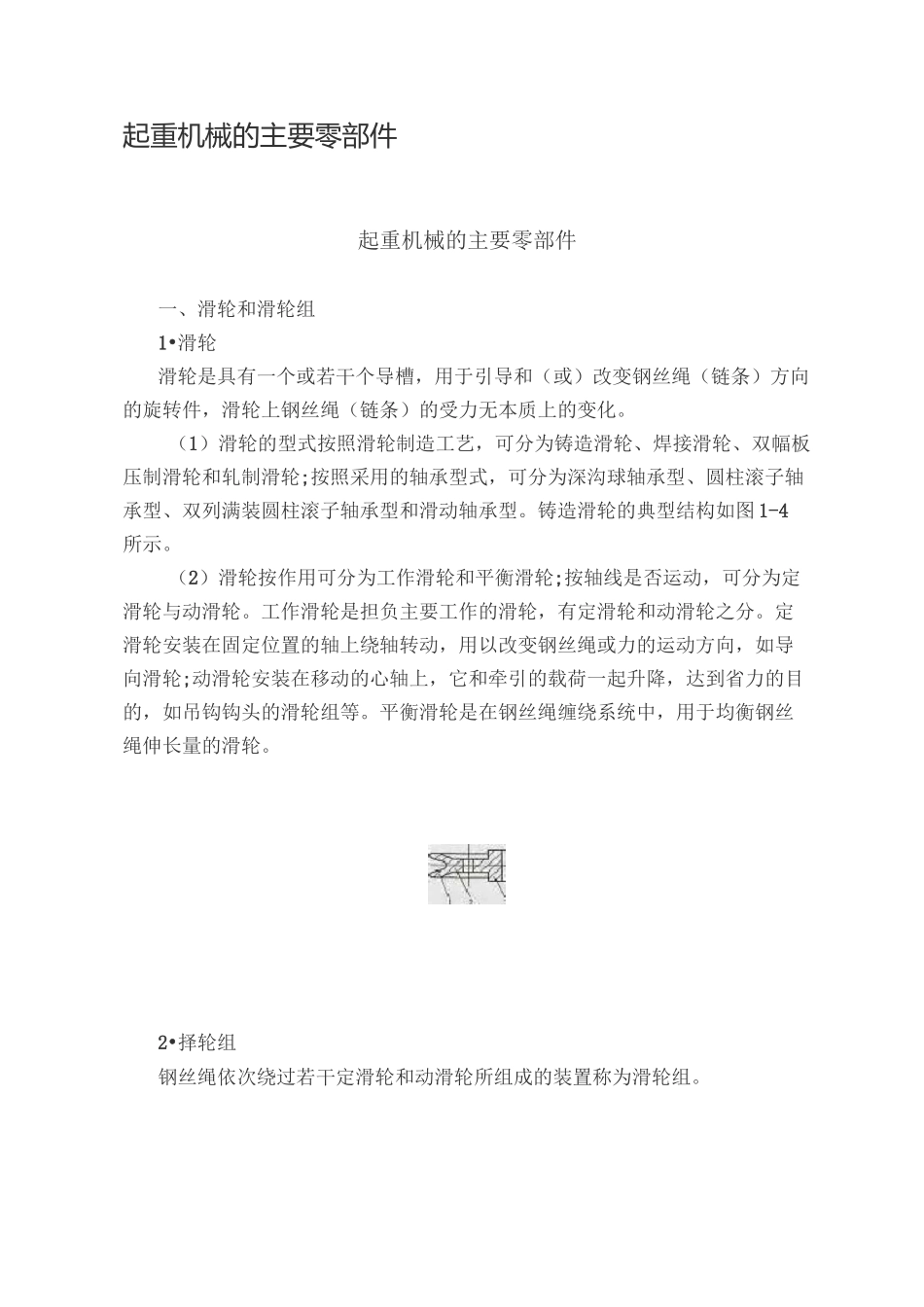

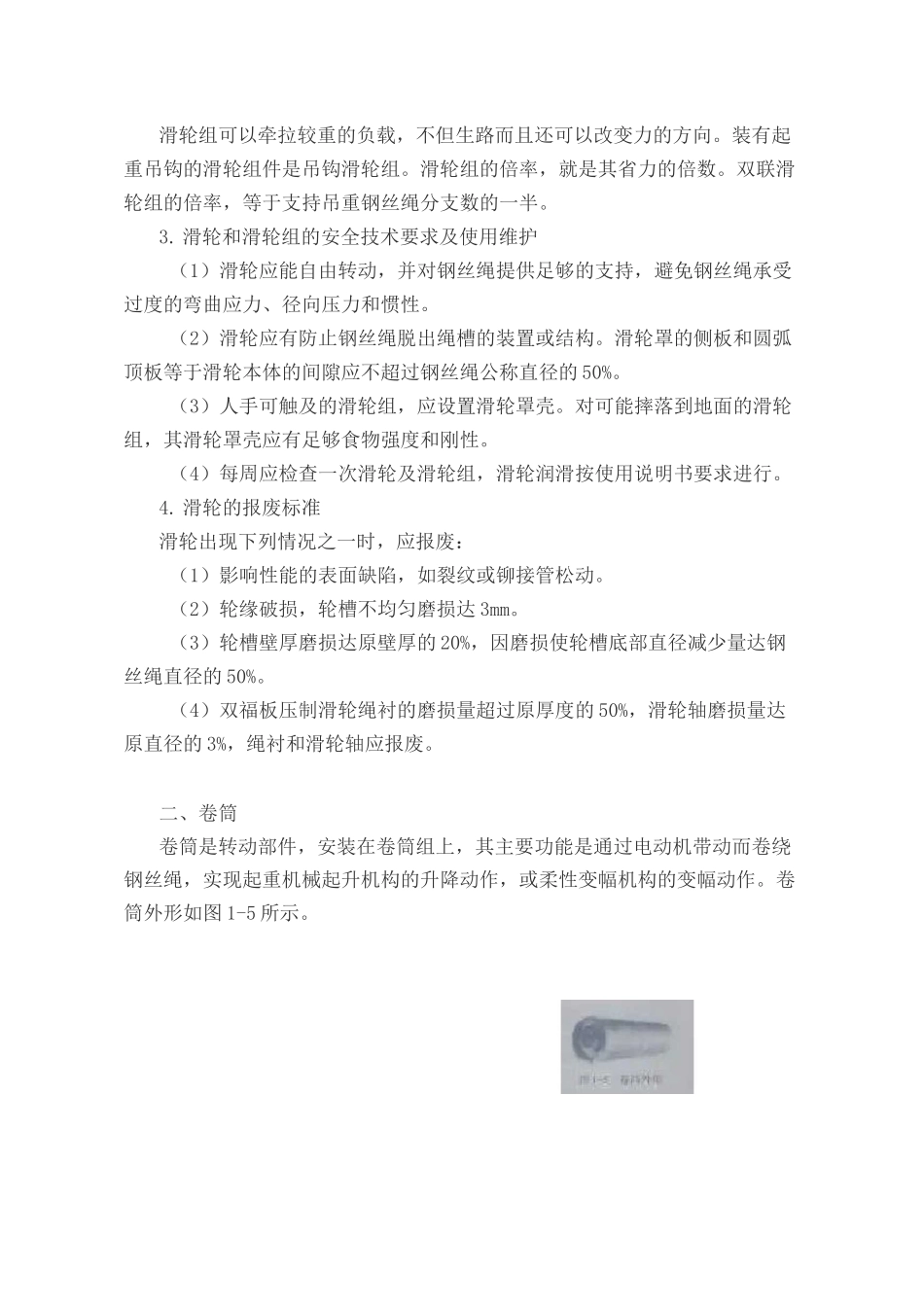

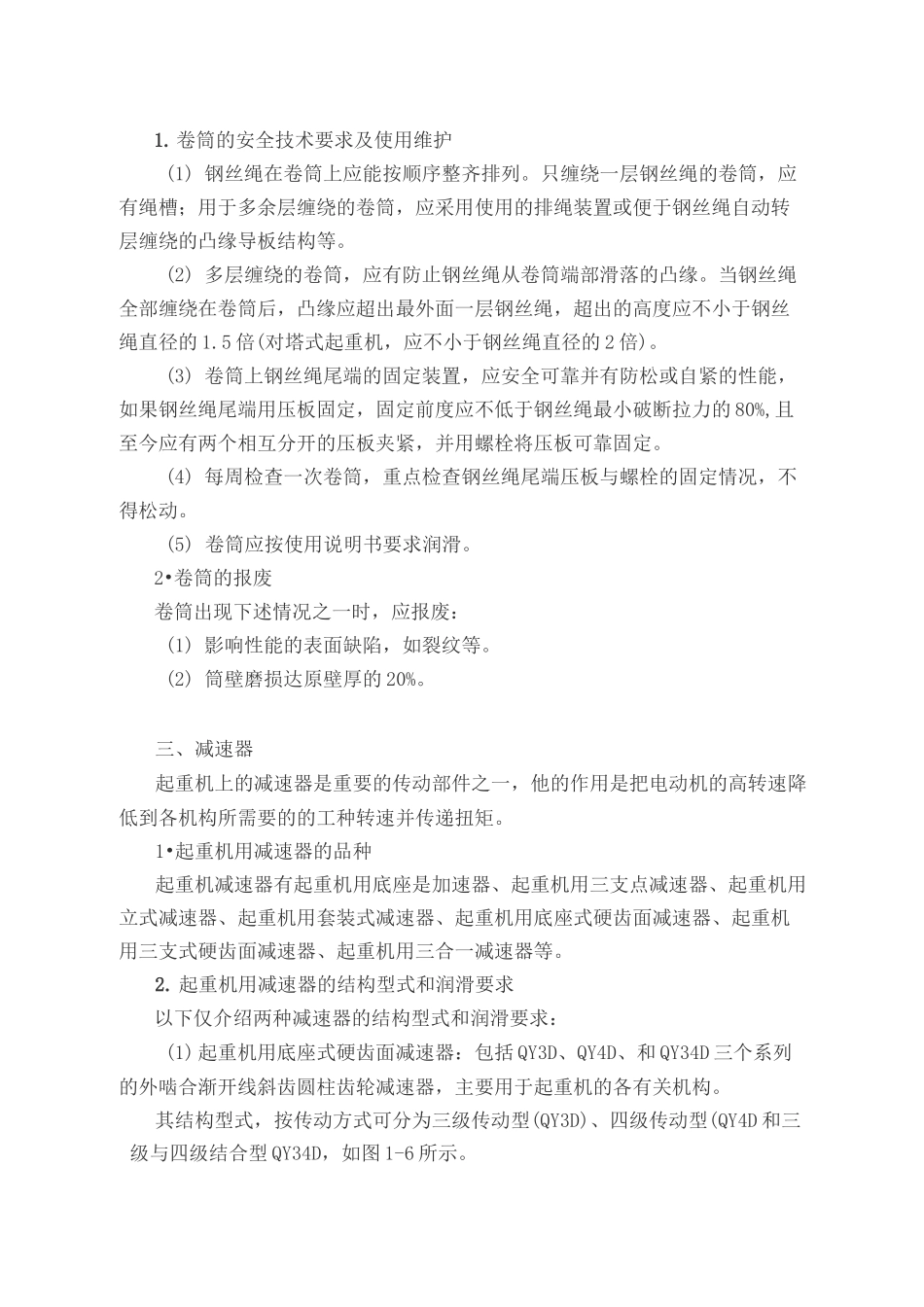

起重机械的主要零部件起重机械的主要零部件一、滑轮和滑轮组1•滑轮滑轮是具有一个或若干个导槽，用于引导和（或）改变钢丝绳（链条）方向的旋转件，滑轮上钢丝绳（链条）的受力无本质上的变化。（1）滑轮的型式按照滑轮制造工艺，可分为铸造滑轮、焊接滑轮、双幅板压制滑轮和轧制滑轮;按照采用的轴承型式，可分为深沟球轴承型、圆柱滚子轴承型、双列满装圆柱滚子轴承型和滑动轴承型。铸造滑轮的典型结构如图 1-4所示。（2）滑轮按作用可分为工作滑轮和平衡滑轮;按轴线是否运动，可分为定滑轮与动滑轮。工作滑轮是担负主要工作的滑轮，有定滑轮和动滑轮之分。定滑轮安装在固定位置的轴上绕轴转动，用以改变钢丝绳或力的运动方向，如导向滑轮;动滑轮安装在移动的心轴上，它和牵引的载荷一起升降，达到省力的目的，如吊钩钩头的滑轮组等。平衡滑轮是在钢丝绳缠绕系统中，用于均衡钢丝绳伸长量的滑轮。2•择轮组钢丝绳依次绕过若干定滑轮和动滑轮所组成的装置称为滑轮组。滑轮组可以牵拉较重的负载，不但生路而且还可以改变力的方向。装有起重吊钩的滑轮组件是吊钩滑轮组。滑轮组的倍率，就是其省力的倍数。双联滑轮组的倍率，等于支持吊重钢丝绳分支数的一半。3. 滑轮和滑轮组的安全技术要求及使用维护（1）滑轮应能自由转动，并对钢丝绳提供足够的支持，避免钢丝绳承受过度的弯曲应力、径向压力和惯性。（2）滑轮应有防止钢丝绳脱出绳槽的装置或结构。滑轮罩的侧板和圆弧顶板等于滑轮本体的间隙应不超过钢丝绳公称直径的 50%。（3）人手可触及的滑轮组，应设置滑轮罩壳。对可能摔落到地面的滑轮组，其滑轮罩壳应有足够食物强度和刚性。（4）每周应检查一次滑轮及滑轮组，滑轮润滑按使用说明书要求进行。4. 滑轮的报废标准滑轮出现下列情况之一时，应报废：（1）影响性能的表面缺陷，如裂纹或铆接管松动。（2）轮缘破损，轮槽不均匀磨损达 3mm。（3）轮槽壁厚磨损达原壁厚的 20%，因磨损使轮槽底部直径减少量达钢丝绳直径的 50%。（4）双福板压制滑轮绳衬的磨损量超过原厚度的 50%，滑轮轴磨损量达原直径的 3%，绳衬和滑轮轴应报废。二、卷筒卷筒是转动部件，安装在卷筒组上，其主要功能是通过电动机带动而卷绕钢丝绳，实现起重机械起升机构的升降动作，或柔性变幅机构的变幅动作。卷筒外形如图 1-5 所示。1.卷筒的安全技术要求及使用维护(1) 钢丝绳在卷筒上应能按顺序整齐排列。只缠绕一层钢丝绳的卷筒，应有绳槽；用于多余层缠绕的卷筒...
