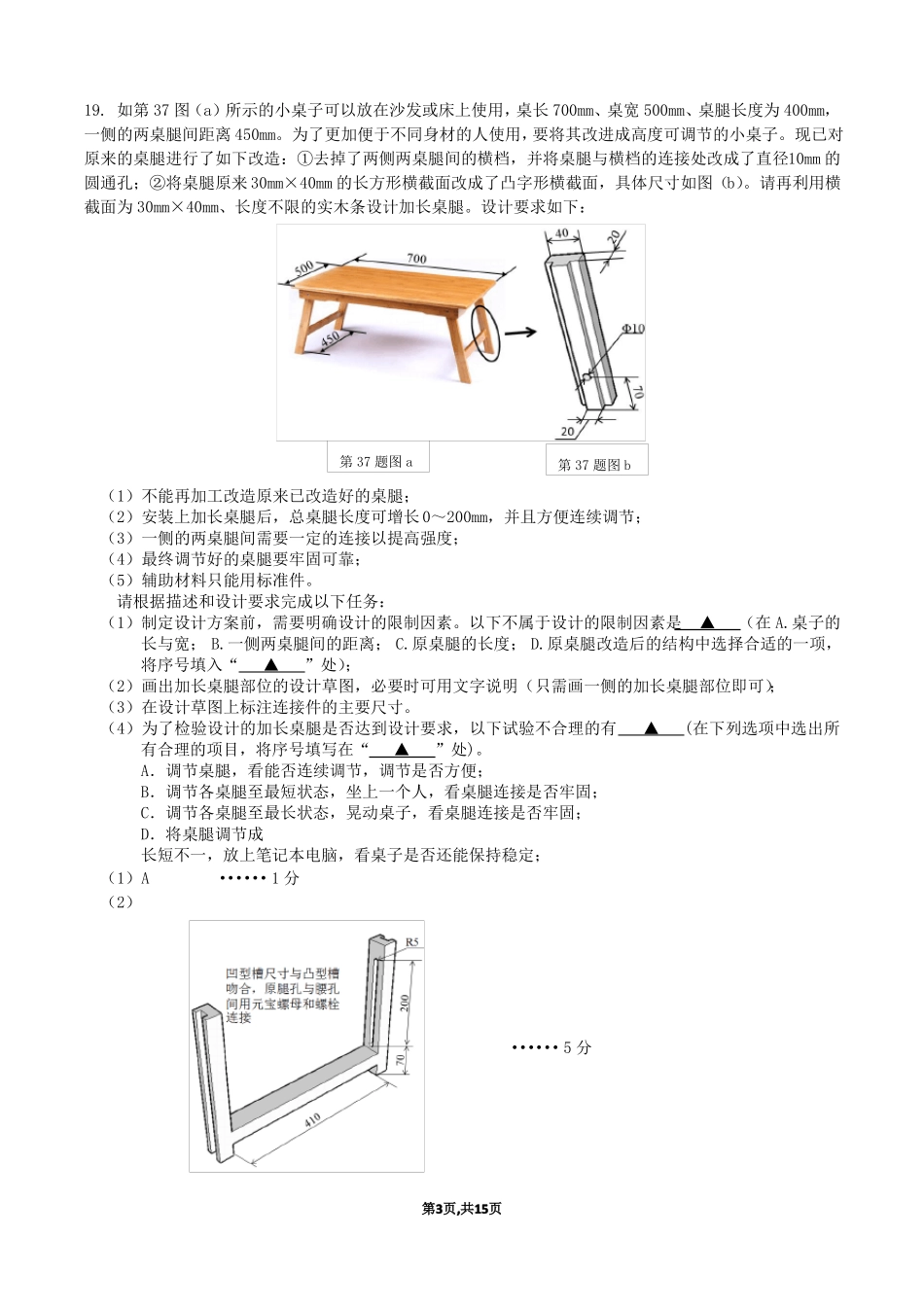

2018 年通用技术设计图汇总复习17.如图甲所示是某校玻璃护栏主视图,图乙为扁柱左视图,图丙为扁柱局部放大图。玻璃四角分别一个安装孔,安装孔直径为 5mm,与玻璃边缘的距离为 50mm,与扁柱安装孔水平对齐,请设计合适连接扁柱和玻璃的连接件。设计要求如下:(1)连接可靠,具有一定的强度;(2)采用宽 30mm 厚 5mm 长度不限的扁钢制作;(3)其它辅助材料自选。根据描述和设计要求完成以下任务:(1)画出连接件设计草图,必要时可以文字说明;(2)在设计草图上标出连接件的主要尺寸;(3)你认为适合用于连接玻璃与连接件之间的垫圈是▲,适合用于连接扁柱与连接件的螺母是▲。①金属平垫圈②弹簧垫圈③橡胶垫圈④螺母盖⑤六角螺母⑥元宝螺母(4)下列工艺操作中不能防止连接件生锈的是▲(在①淬火;②电镀;③喷涂油漆)。15.(3)③④;2 分(4)①:1 分18.小明发现他的自行车支撑杆长度不能调节(如图所示),在不平整的地面上停放时,自行车容易翻倒,他想把支撑杆改成可伸缩结构以适应不同的地面。经过测量,支撑杆长度为290mm,两个铆钉孔直径均为φ5mm,中心距为 40mm,与安装板连接的铆钉孔中心到上端的距离为 10mm。现请你帮助小明设计一款可伸缩的支撑杆,设计要求如下:第1页,共15页与安装板相连的铆钉孔与限位片相连的铆钉孔(1)支撑杆的长度在 270mm~250mm 范围内连续可调,调节方便、可靠(2)支撑杆与限位片、安装板之间的连接结构保质不变;(3)主要材料采用钢材,辅助材料自选;(4)支撑杆的形状不限请根据描述与设计要求完成以下任务:(1)小明发现问题的途径是____(在 A.观察日常生活;B.技术研究与技术试验;C.收集和分析信息中选择合适的选项,将序号填入“____”处);(2)制定设计方案前,需要明确设计的限制因素。以下因素中,____、_______不属于设计的限制因素(在A.铆钉孔的大小;B.限位弹簧与限位片之间的连接方式;C.人的体重;D.支撑杆的材料中选择合适的选项,将序号填入“____”处);(3)画出支撑杆的设计蓝图,必要时可用文字说明;(4)在设计草图上标支撑杆的主要尺寸。第2页,共15页19. 如第 37 图(a)所示的小桌子可以放在沙发或床上使用,桌长 700mm、桌宽 500mm、桌腿长度为 400mm,一侧的两桌腿间距离 450mm。为了更加便于不同身材的人使用,要将其改进成高度可调节的小桌子。现已对原来的桌腿进行了如下改造:①去掉了两侧两桌腿间的横档,并将桌腿与横档的连接处改成了直径10mm 的圆通...
