2018江苏职业院校技能大赛车工样题2

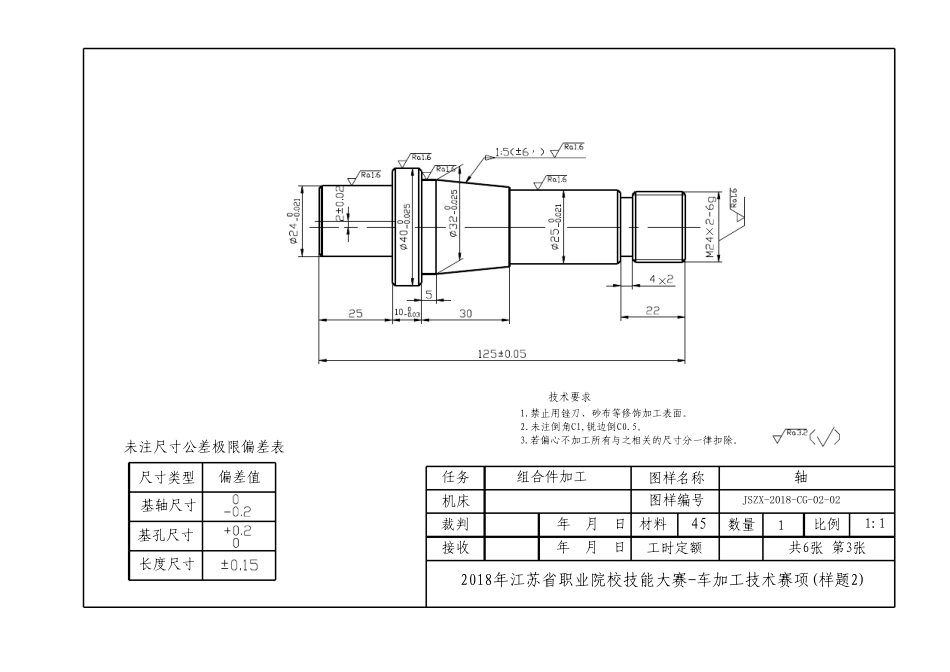

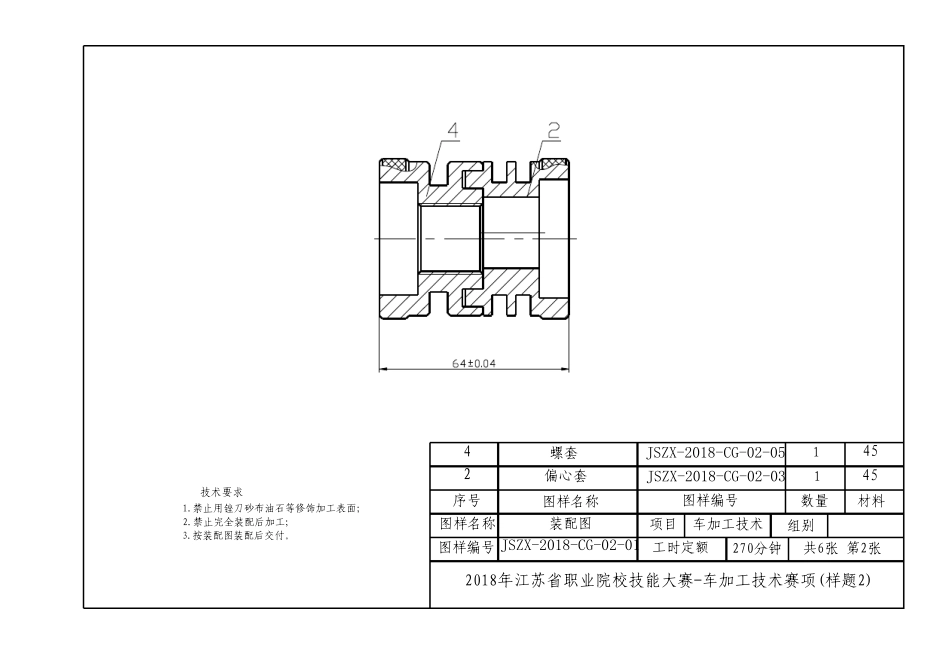

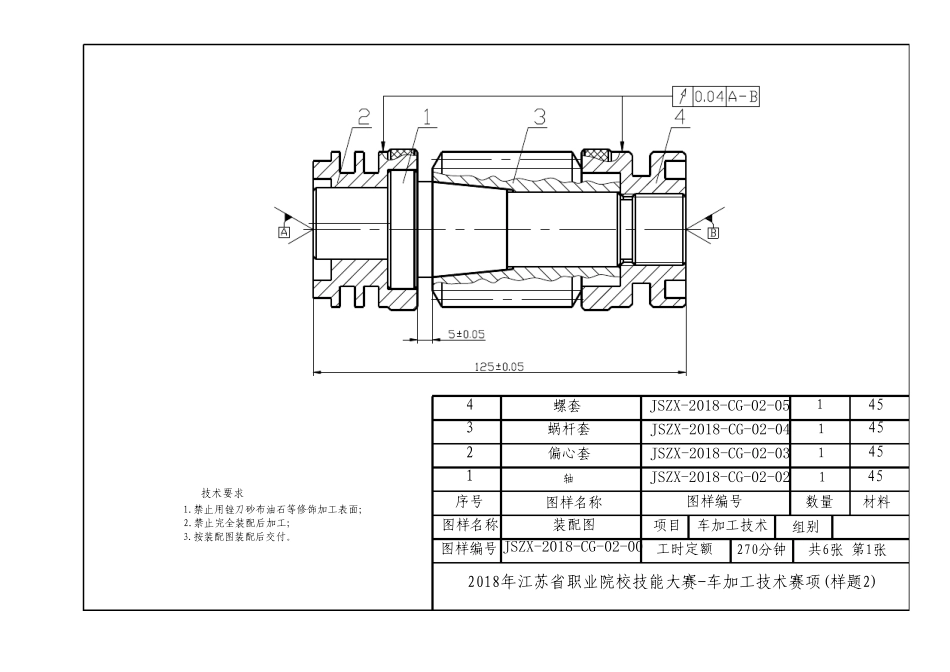

4321序号图样名称螺套蜗杆套偏心套JSZX-2018-CG-02-05JSZX-2018-CG-02-04JSZX-2018-CG-02-03JSZX-2018-CG-02-02图样编号项目车加工技术270分钟工时定额1111数量组别 技术要求1.禁止用锉刀砂布油石等修饰加工表面；2.禁止完全装配后加工；3.按装配图装配后交付。轴图样名称装配图45454545材料图样编号 JSZX-2018-CG-02-00共6张 第1张2018年江苏省职业院校技能大赛-车加工技术赛项(样题2) 技术要求1.禁止用锉刀砂布油石等修饰加工表面；2.禁止完全装配后加工；3.按装配图装配后交付。42序号图样名称螺套偏心套图样名称装配图JSZX-2018-CG-02-05JSZX-2018-CG-02-03图样编号项目车加工技术270分钟工时定额11数量组别4545材料图样编号 JSZX-2018-CG-02-01共6张 第2张2018年江苏省职业院校技能大赛-车加工技术赛项(样题2)′×未注尺寸公差极限偏差表尺寸类型基轴尺寸基孔尺寸长度尺寸偏差值任务机床裁判接收 技术要求1.禁止用锉刀、砂布等修饰加工表面。2.未注倒角C1,锐边倒C0.5。3.若偏心不加工所有与之相关的尺寸分一律扣除。组合件加工×图样名称图样编号轴JSZX-2018-CG-02-02数量1比例1:1共6张 第3张年 月 日 材料年 月 日45工时定额2018年江苏省职业院校技能大赛-车加工技术赛项(样题2)网纹未注尺寸公差极限偏差表尺寸类型基轴尺寸基孔尺寸长度尺寸偏差值任务机床裁判接收 技术要求1.不准用锉刀，砂布等修饰工件加工表面。2.未注倒角C1,锐边倒C0.5。3.若偏心不加工所有与之相关的尺寸分一律扣除。组合件加工×图样名称图样编号偏心套JSZX-2018-CG-02-03数量1比例1:1共6张 第4张年 月 日材料年 月 日45工时定额2018年江苏省职业院校技能大赛-车加工技术赛项(样题2)×（与件1配作）轴向模数头数旋向齿形角精度等级2.52右40°8-Dc法向齿厚 技术要求1.禁止用锉刀、砂布等修饰加工表面。2.未注倒角C1,锐边倒C0.5。3.内锥与件1配合，接触面≥70%。未注尺寸公差极限偏差表尺寸类型基轴尺寸基孔尺寸长度尺寸偏差值任务机床裁判接收组合件加工图样名称图样编号蜗杆套JSZX-2018-CG-02-04数量1比例1:1共6张 第5张年 月 日材料年 月 日45工时定额2018年江苏省职业院校技能大赛-车加工技术赛项(样题2)网纹 技术要求1.禁止用锉刀、砂布等修饰加工表面。2.未注倒角C1,锐边倒C0.5。未注尺寸公差极限偏差表尺寸类型基轴尺寸基孔尺寸长度尺寸偏差值任务机床裁判接收年 月 日组合件加工图样名称图样编号年 月 日材料×与件1配作螺套JSZX-...
