一体化电源系统介绍

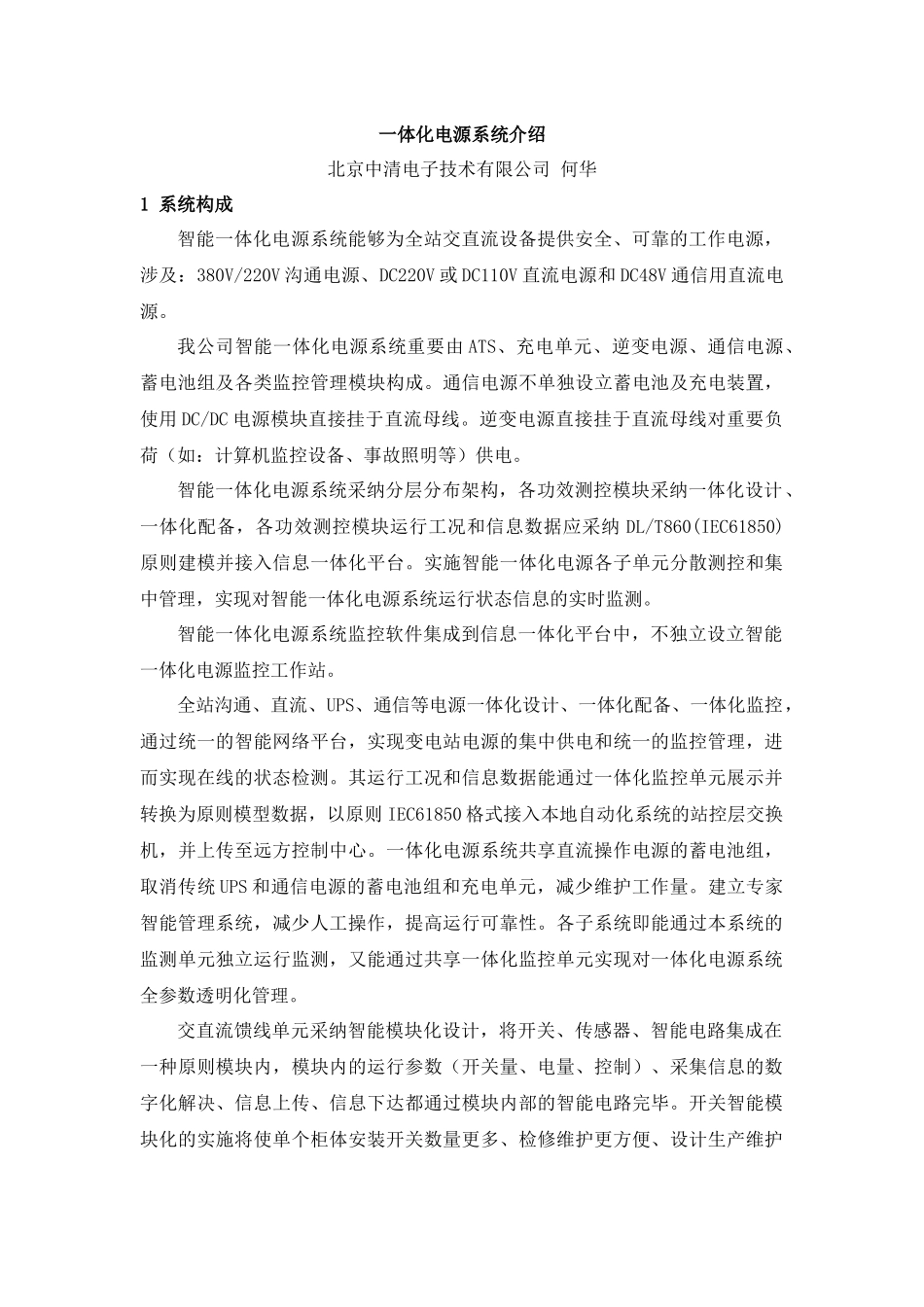

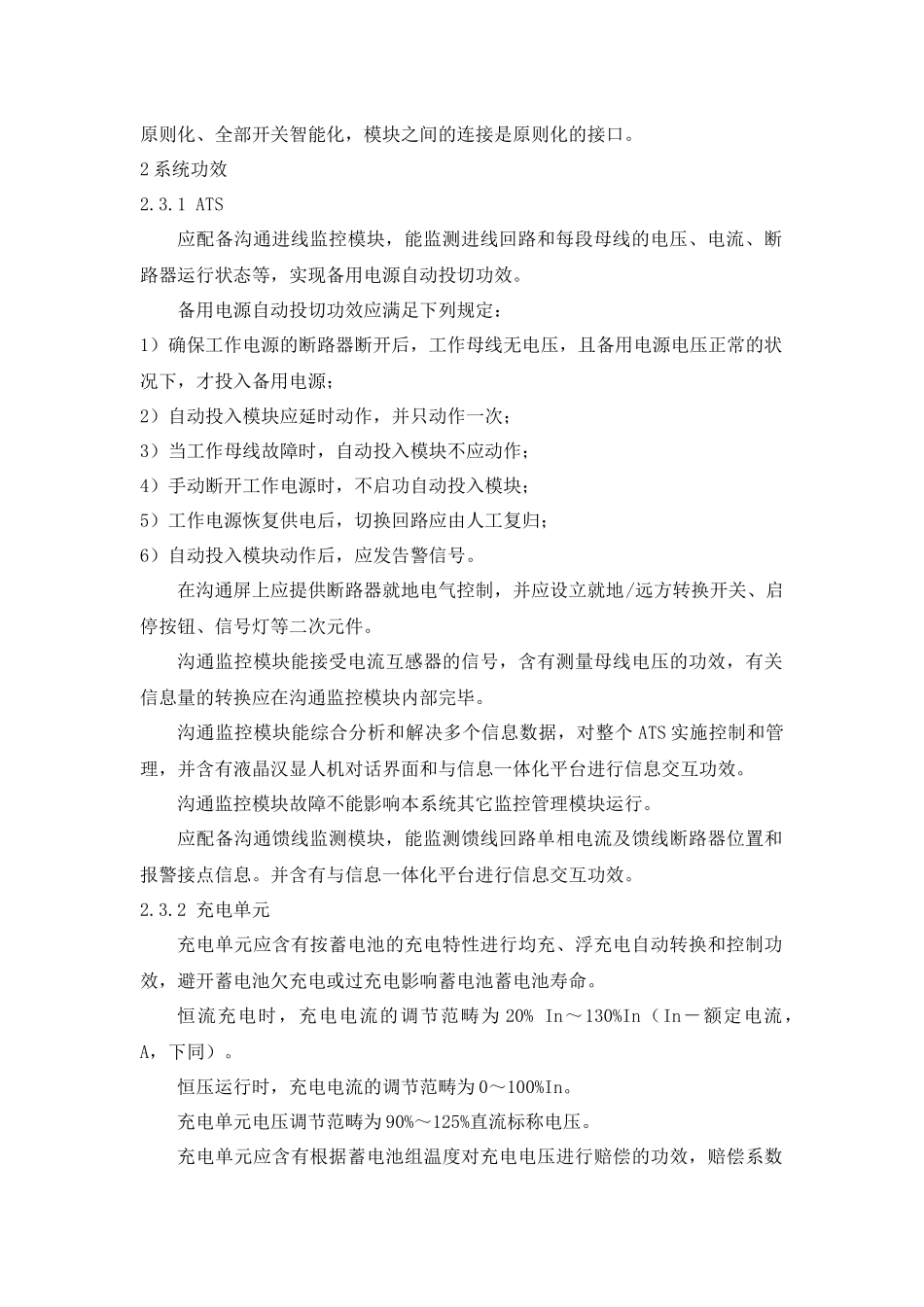

一体化电源系统介绍北京中清电子技术有限公司 何华1 系统构成智能一体化电源系统能够为全站交直流设备提供安全、可靠的工作电源，涉及：380V/220V 沟通电源、DC220V 或 DC110V 直流电源和 DC48V 通信用直流电源。我公司智能一体化电源系统重要由 ATS、充电单元、逆变电源、通信电源、蓄电池组及各类监控管理模块构成。通信电源不单独设立蓄电池及充电装置，使用 DC/DC 电源模块直接挂于直流母线。逆变电源直接挂于直流母线对重要负荷（如：计算机监控设备、事故照明等）供电。智能一体化电源系统采纳分层分布架构，各功效测控模块采纳一体化设计、一体化配备，各功效测控模块运行工况和信息数据应采纳 DL/T860(IEC61850)原则建模并接入信息一体化平台。实施智能一体化电源各子单元分散测控和集中管理，实现对智能一体化电源系统运行状态信息的实时监测。智能一体化电源系统监控软件集成到信息一体化平台中，不独立设立智能一体化电源监控工作站。全站沟通、直流、UPS、通信等电源一体化设计、一体化配备、一体化监控，通过统一的智能网络平台，实现变电站电源的集中供电和统一的监控管理，进而实现在线的状态检测。其运行工况和信息数据能通过一体化监控单元展示并转换为原则模型数据，以原则 IEC61850 格式接入本地自动化系统的站控层交换机，并上传至远方控制中心。一体化电源系统共享直流操作电源的蓄电池组，取消传统 UPS 和通信电源的蓄电池组和充电单元，减少维护工作量。建立专家智能管理系统，减少人工操作，提高运行可靠性。各子系统即能通过本系统的监测单元独立运行监测，又能通过共享一体化监控单元实现对一体化电源系统全参数透明化管理。交直流馈线单元采纳智能模块化设计，将开关、传感器、智能电路集成在一种原则模块内，模块内的运行参数（开关量、电量、控制）、采集信息的数字化解决、信息上传、信息下达都通过模块内部的智能电路完毕。开关智能模块化的实施将使单个柜体安装开关数量更多、检修维护更方便、设计生产维护原则化、全部开关智能化，模块之间的连接是原则化的接口。2 系统功效2.3.1 ATS应配备沟通进线监控模块，能监测进线回路和每段母线的电压、电流、断路器运行状态等，实现备用电源自动投切功效。备用电源自动投切功效应满足下列规定：1）确保工作电源的断路器断开后，工作母线无电压，且备用电源电压正常的状况下，才投入备用电源；2）自动投入模块应延时动作，并只动作一次；3）当工作母线...
