交流耐压试验介绍VIP专享

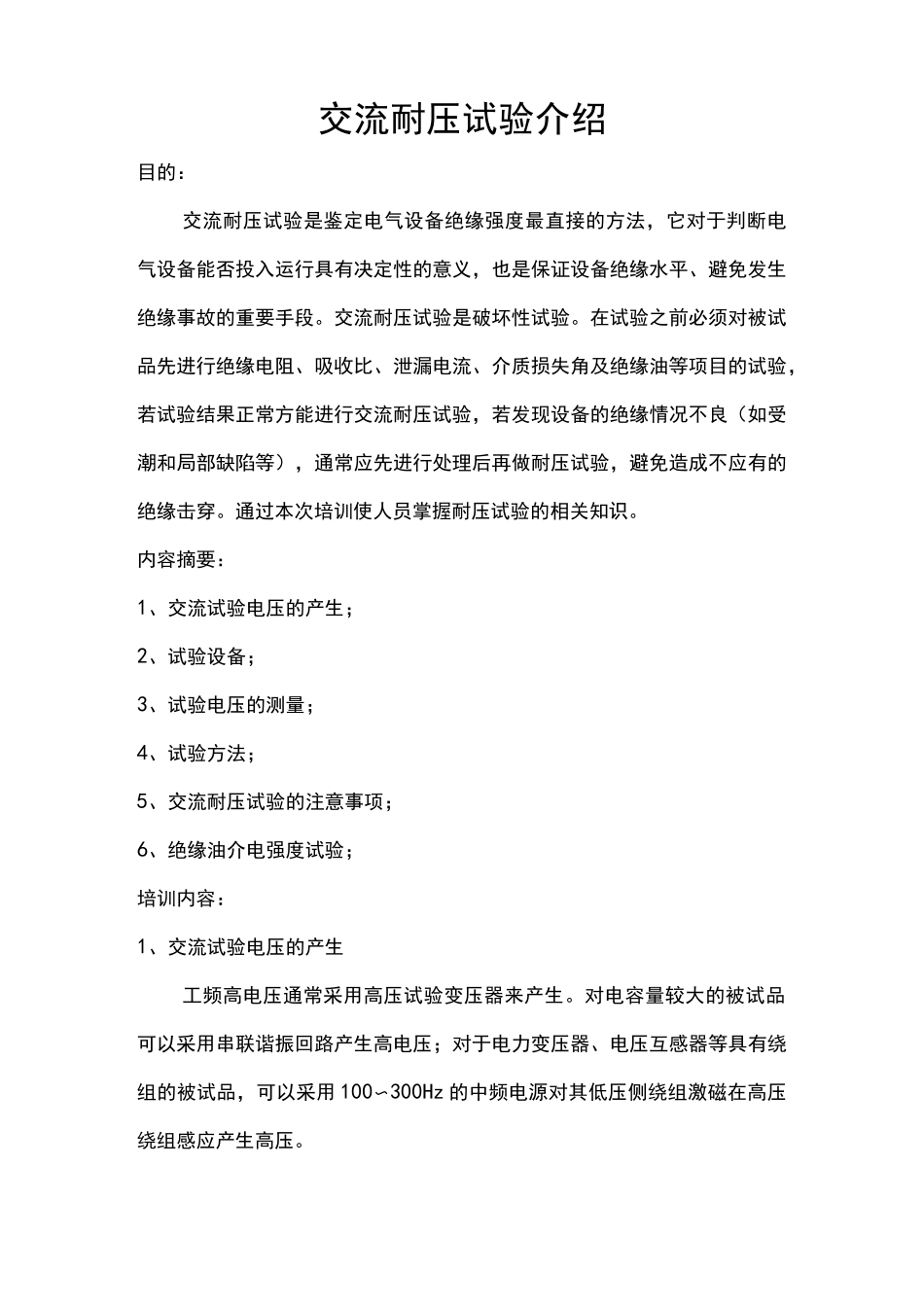

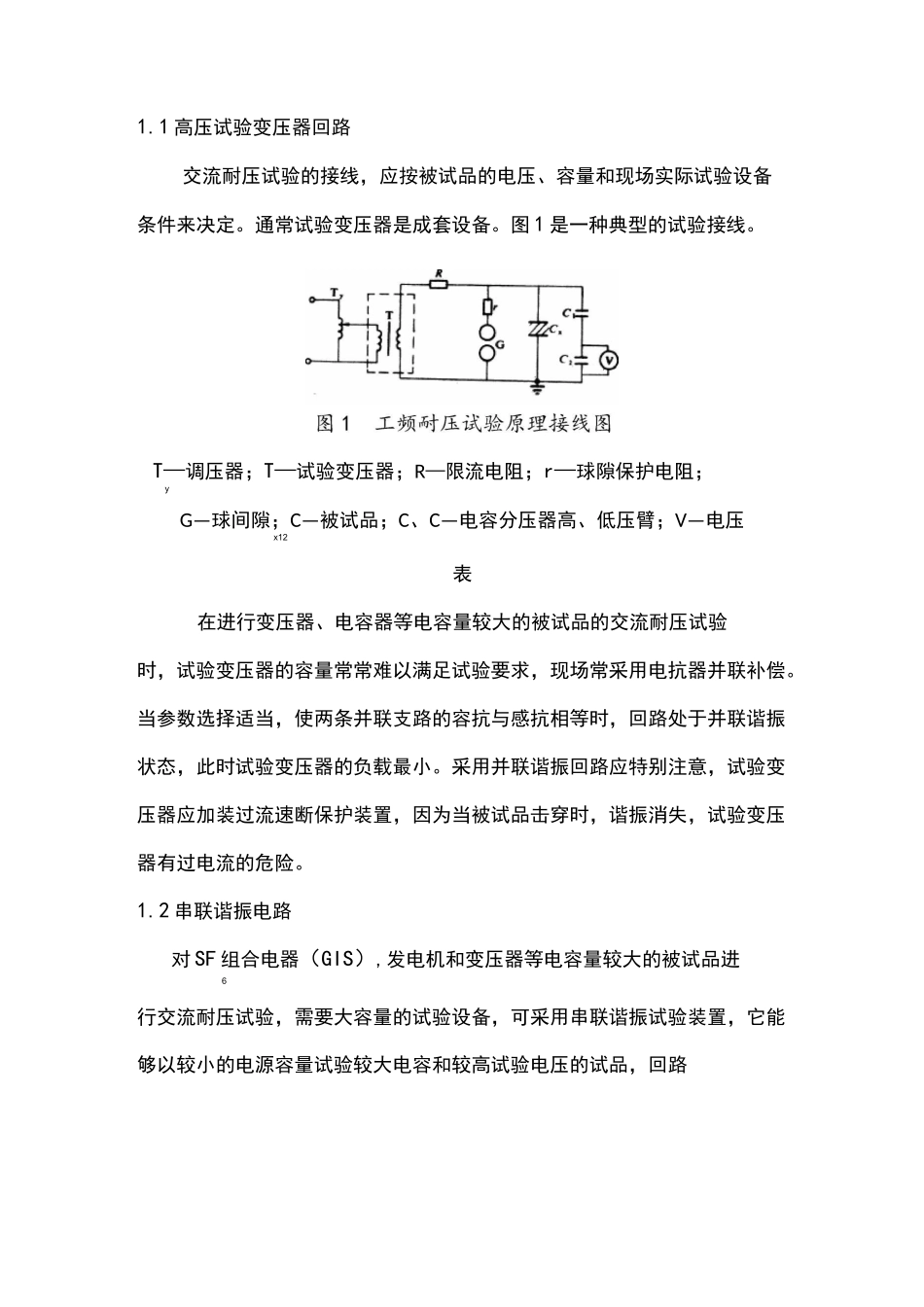

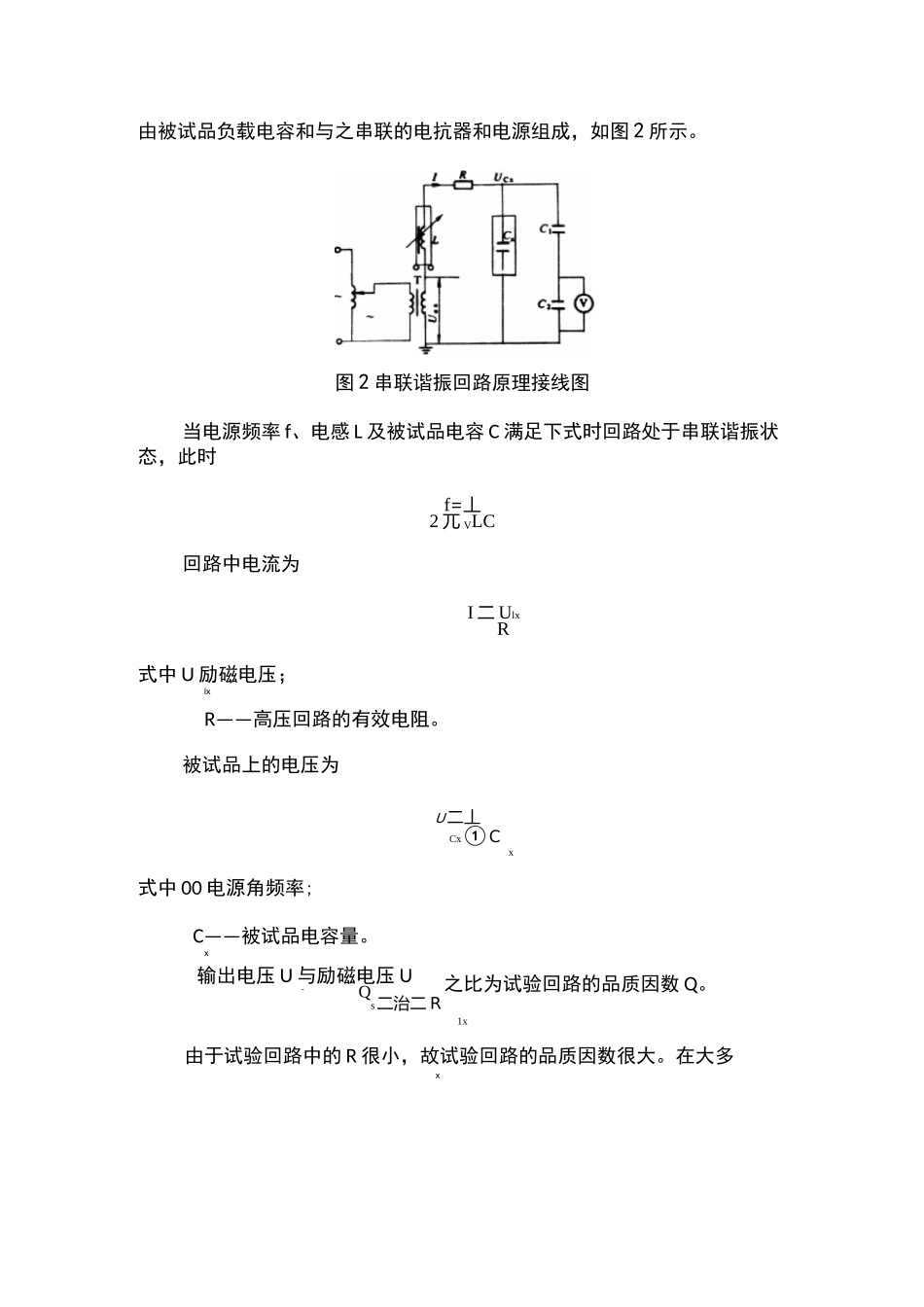

交流耐压试验介绍目的：交流耐压试验是鉴定电气设备绝缘强度最直接的方法，它对于判断电气设备能否投入运行具有决定性的意义，也是保证设备绝缘水平、避免发生绝缘事故的重要手段。交流耐压试验是破坏性试验。在试验之前必须对被试品先进行绝缘电阻、吸收比、泄漏电流、介质损失角及绝缘油等项目的试验，若试验结果正常方能进行交流耐压试验，若发现设备的绝缘情况不良（如受潮和局部缺陷等），通常应先进行处理后再做耐压试验，避免造成不应有的绝缘击穿。通过本次培训使人员掌握耐压试验的相关知识。内容摘要：1、交流试验电压的产生；2、试验设备；3、试验电压的测量；4、试验方法；5、交流耐压试验的注意事项；6、绝缘油介电强度试验；培训内容：1、交流试验电压的产生工频高电压通常采用高压试验变压器来产生。对电容量较大的被试品可以采用串联谐振回路产生高电压；对于电力变压器、电压互感器等具有绕组的被试品，可以采用 100〜300Hz 的中频电源对其低压侧绕组激磁在高压绕组感应产生高压。1.1 高压试验变压器回路交流耐压试验的接线，应按被试品的电压、容量和现场实际试验设备条件来决定。通常试验变压器是成套设备。图 1 是一种典型的试验接线。T—调压器；T—试验变压器；R—限流电阻；r—球隙保护电阻；yG—球间隙；C—被试品；C、C—电容分压器高、低压臂；V—电压x12表在进行变压器、电容器等电容量较大的被试品的交流耐压试验时，试验变压器的容量常常难以满足试验要求，现场常采用电抗器并联补偿。当参数选择适当，使两条并联支路的容抗与感抗相等时，回路处于并联谐振状态，此时试验变压器的负载最小。采用并联谐振回路应特别注意，试验变压器应加装过流速断保护装置，因为当被试品击穿时，谐振消失，试验变压器有过电流的危险。1.2 串联谐振电路对 SF 组合电器（GIS）,发电机和变压器等电容量较大的被试品进6行交流耐压试验，需要大容量的试验设备，可采用串联谐振试验装置，它能够以较小的电源容量试验较大电容和较高试验电压的试品，回路输出电压 U 与励磁电压 UCxx之比为试验回路的品质因数 Q。s由被试品负载电容和与之串联的电抗器和电源组成，如图 2 所示。图 2 串联谐振回路原理接线图当电源频率 f、电感 L 及被试品电容 C 满足下式时回路处于串联谐振状态，此时f=丄2 兀 VLC回路中电流为I 二 UlxR式中 U 励磁电压；lxR——高压回路的有效电阻。被试品上的电压为U 二丄Cx①Cx式中 00 电源...
