DeltaV操作手册

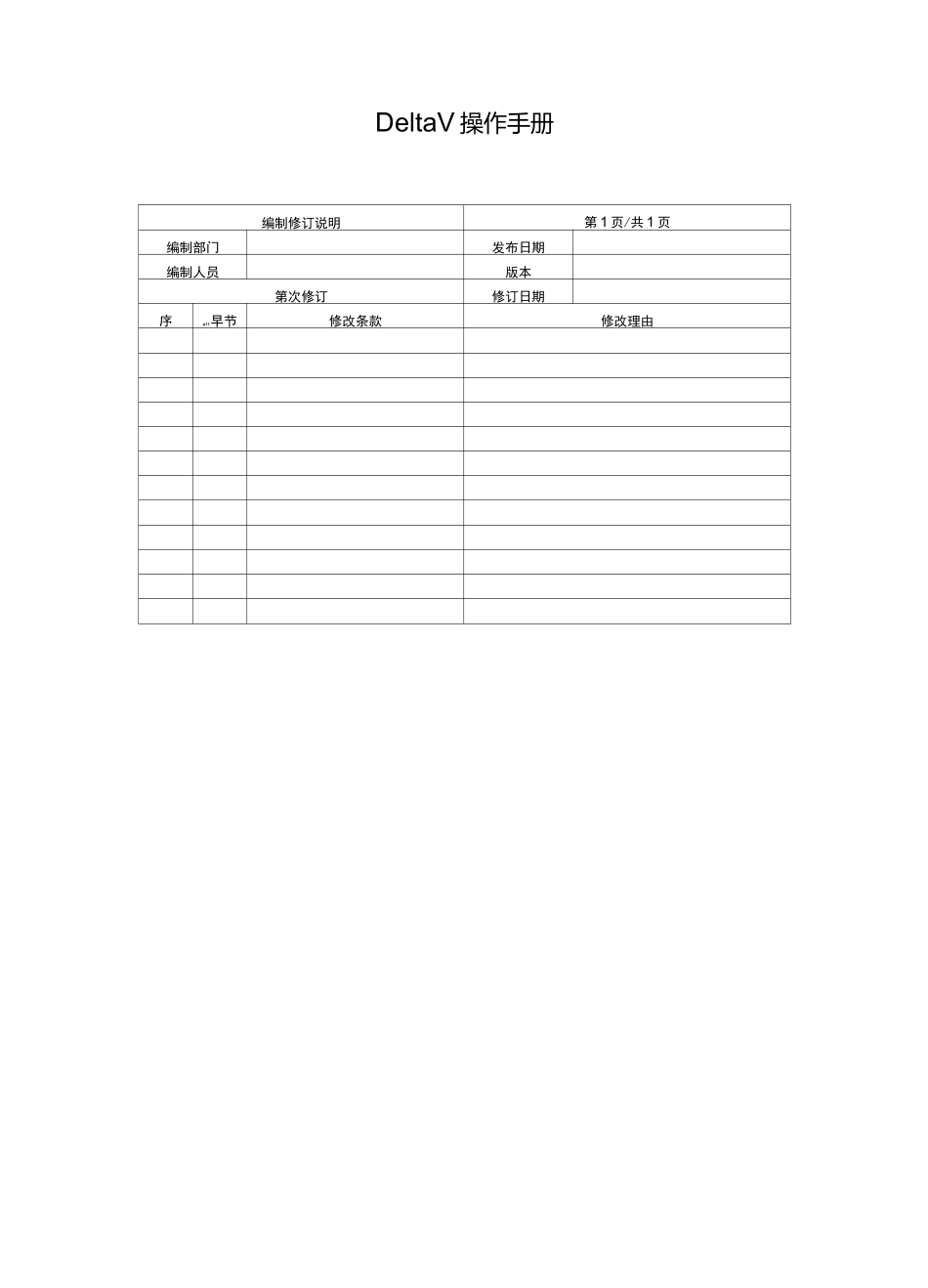

DeltaV 操作手册编制修订说明第 1 页/共 1 页编制部门发布日期编制人员版本第次修订修订日期序e11早节修改条款修改理由目录1 系统结构介绍 41.1 基础系统结构图 41.2 扩展系统结构图 51.3 系统 Workstation 分类及作用 62 硬件介绍 72.1 硬件组成 72.2 供电接线介绍 82.3 两宽电源/控制器底板 82.4 电源模块 92.5CPU 模块 102.6 冗余 CPU 配置方式 112.7 八宽 IO 底板 122.7 八宽 IO 底板扩展方式 122.8IO 端子 132.8 AI 模块（待完善接线原理图）142.9 AO 模块（待完善接线原理图）142.10 DI 模块（待完善接线原理图）152.11 DO 模块（待完善接线原理图）152.12 串行接口模块（待完善接线原理图）162.13 FF（基金会现场）总线接口模块 162.14 ProfibusDP 接口模块（暂无资料）161 系统结构介绍1.1 基础系统结构图日SecondaryHublOBaselCable/MaximumLength100m(Wft)注：计算机需艾默生指定认证 OEM 机型，并且依据软件版本使用指定光盘采用恢复方式进行重装冗余网络，不可分配至同一网段。计算机 IP 地址需处于自动分配，依据编程自动分配 IP 进行自动更新。非DeltaV 设备不可接入此冗余网络。最小系统至少包含：ProfessionalPlusStation1 台，控制器 1 套lOGm(3SOft)Controlki-^rkstationlOBaseTCableMaximumLengthPrimaryHub1.2 扩展系统结构图最大节点（Workstation/Controller）:120 个（冗余节点按 1 个节点计）最大 Workstation:65 台（任何类型工作站）ProfessionalPlusStation（下方简称主工程师站）:1 台最大工程师站:10 台最大操作操作站:64 台最大应用站:20 台每台主工程师站或操作站最多支持 15 个远程客户机（局域网内）最大冗余/非冗余 Controller:100 个最大 DST:30000（license 大小需购买）（硬件/软件/功能块，需专业工程预估）每个 MX 系列控制器最多支持 1500 个 DST每个 MQ 系列控制器最大支持 750 个 DST高级单元管理 DST:15000 个最大 SCADA 位号：25000（程序软件）一个控制器节点最多带 8 个 8 槽底板（即 64 块 IO 卡）一个控制器节点最大 2 个 2 宽电源/控制器底板（即双 CPU 硬件冗余）1.3 系统 Workstation 分类及作用ProvisionalPlusAppUcatlanSlatlonOperatorStalLooButtStattonGlobalDatabaseXConfigurationStudioSuiteXXX*X*Op«rst&rInterfaceXXXXFExc&lAdd-InX'xrX”VDiagnosUctXXX'X'Bat...
