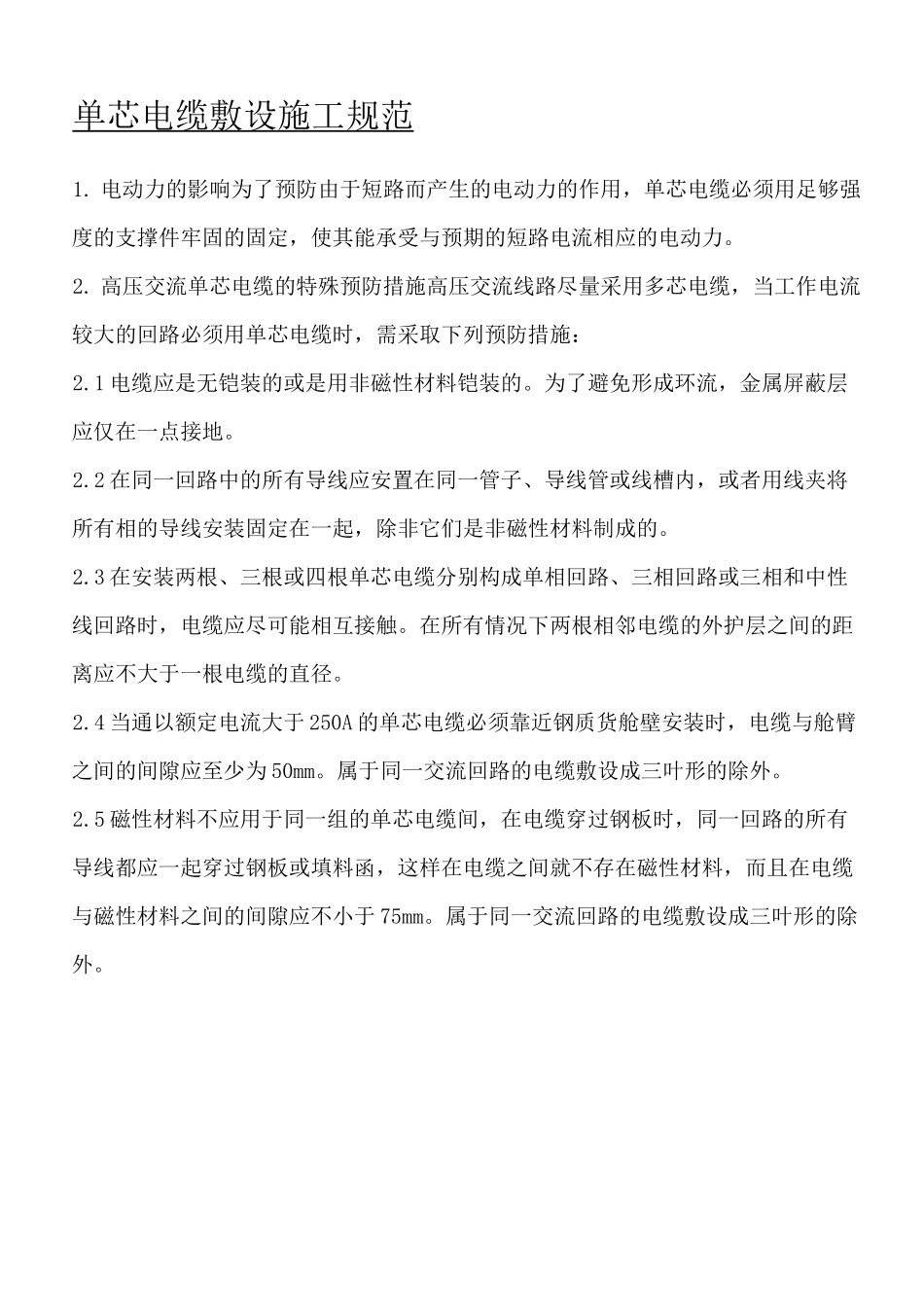

3单芯电缆敷设施工规范 1. 电动力的影响为了预防由于短路而产生的电动力的作用，单芯电缆必须用足够强度的支撑件牢固的固定，使其能承受与预期的短路电流相应的电动力。2. 高压交流单芯电缆的特殊预防措施高压交流线路尽量采用多芯电缆，当工作电流较大的回路必须用单芯电缆时，需采取下列预防措施：2.1 电缆应是无铠装的或是用非磁性材料铠装的。为了避免形成环流，金属屏蔽层应仅在一点接地。2.2 在同一回路中的所有导线应安置在同一管子、导线管或线槽内，或者用线夹将所有相的导线安装固定在一起，除非它们是非磁性材料制成的。2.3 在安装两根、三根或四根单芯电缆分别构成单相回路、三相回路或三相和中性线回路时，电缆应尽可能相互接触。在所有情况下两根相邻电缆的外护层之间的距离应不大于一根电缆的直径。2.4 当通以额定电流大于 250A 的单芯电缆必须靠近钢质货舱壁安装时，电缆与舱臂之间的间隙应至少为 50mm。属于同一交流回路的电缆敷设成三叶形的除外。2.5 磁性材料不应用于同一组的单芯电缆间，在电缆穿过钢板时，同一回路的所有导线都应一起穿过钢板或填料函，这样在电缆之间就不存在磁性材料，而且在电缆与磁性材料之间的间隙应不小于 75mm。属于同一交流回路的电缆敷设成三叶形的除外。单层或两3 电缆的支挂钩或吊绳等支持与固定。2.6 为使导体截面等于或大于 185mm2的单芯电缆所组成的相当长度的三相回路的阻抗大约相等，应在间隙不超过 15m 处各相换位一次。或者，电缆可呈三叶形敷设。当电缆敷设长度小于 30m 时，则可不必采取上述措施。2.7 在线路中每一相内包括几根单芯电缆并联使用时，所有电缆应具有相同的路径和相等的截面。而且属于同一相的电缆应尽量同其他相的电缆交替敷设，以免使电流的分配不均匀。例如，本次工程中，每相中有两根 500mm2单芯高压电缆，其正确的排列次序是：3.1.1 电缆明敷时，应沿全长采用电缆支架、桥架、大跨距应符合下列规定：3.1.1.1 应满足支架件的承载能力和无损电缆的外护层及其导体的要求。3.1.1.2 应保证电缆配置整齐。3.1.1.3 应适应工程条件下的布置要求。3.1.2 直接支持电缆的普通支架（臂式支架）、吊架的允许跨距，宜符合表 3.1.2所列值。表 3.1.2 普通支架（臂式支架）、吊架的允许跨距（mm）电缆特征敷设方式水平垂直LLLLLL而不LLLL单层或根L叶，三相电LL3.1 一般规LL定距离捆扎。LLLL注：*维持未含金属套、铠装的全塑小截面电缆400*1000电缆较平直...
