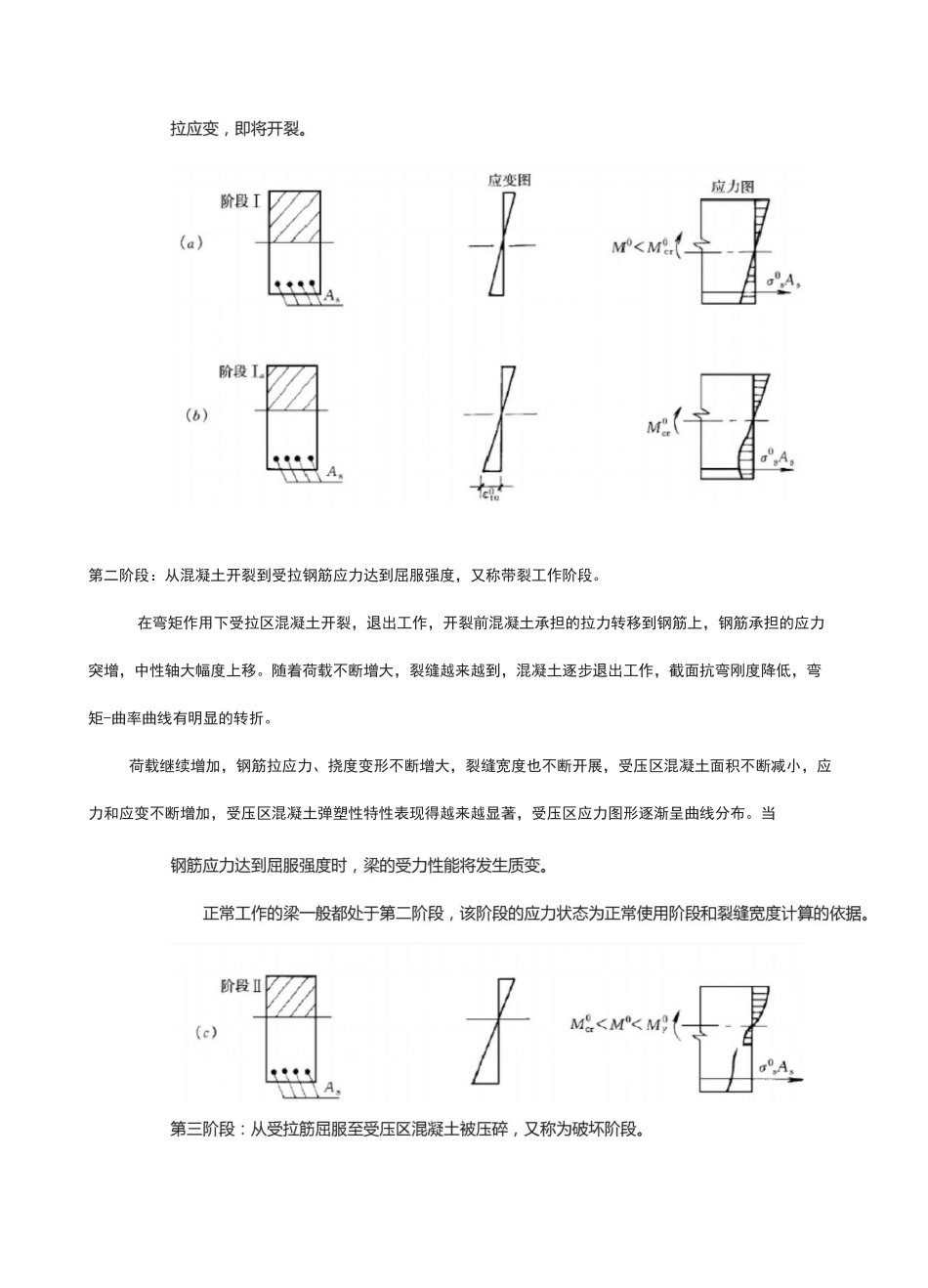

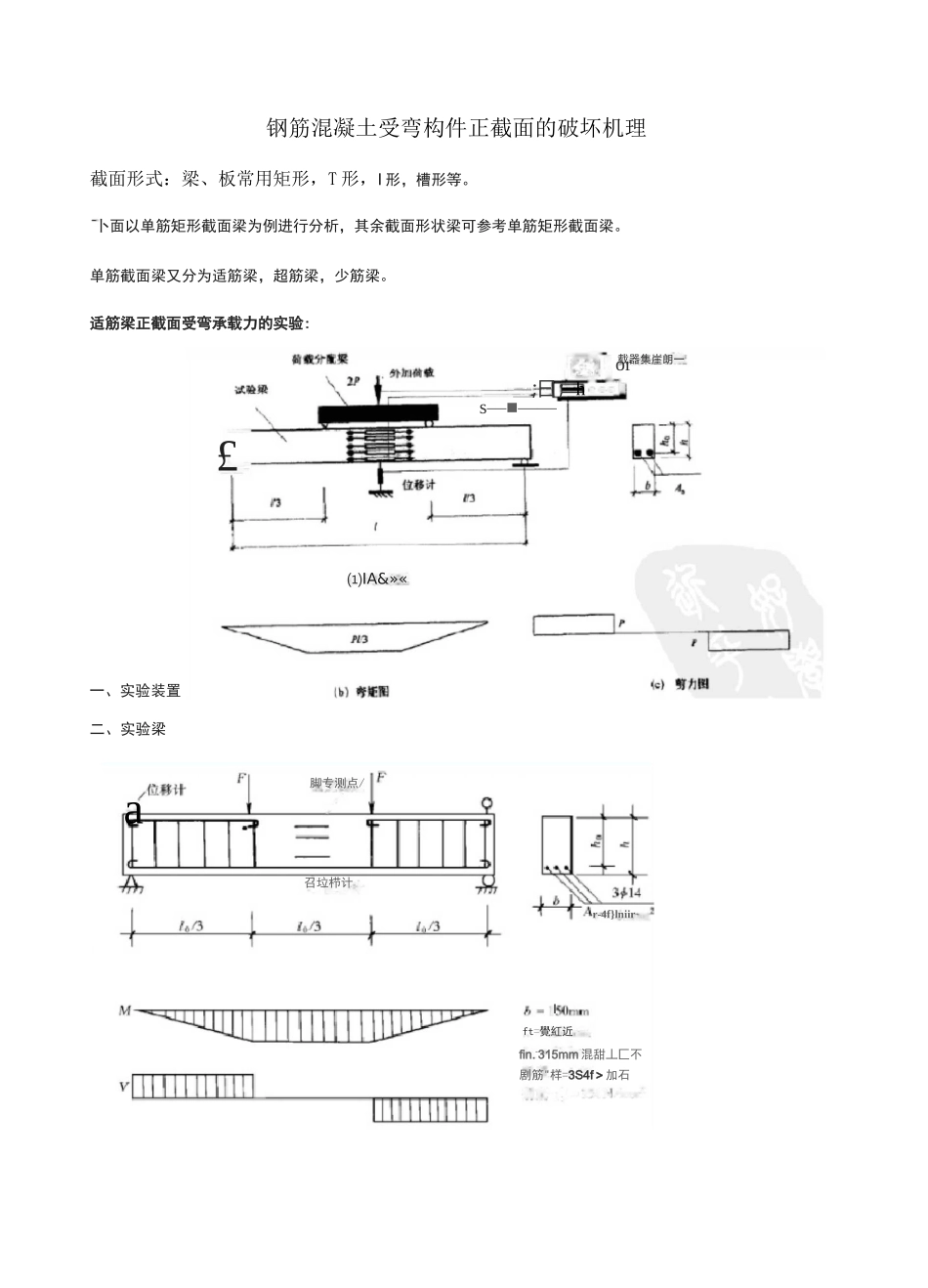

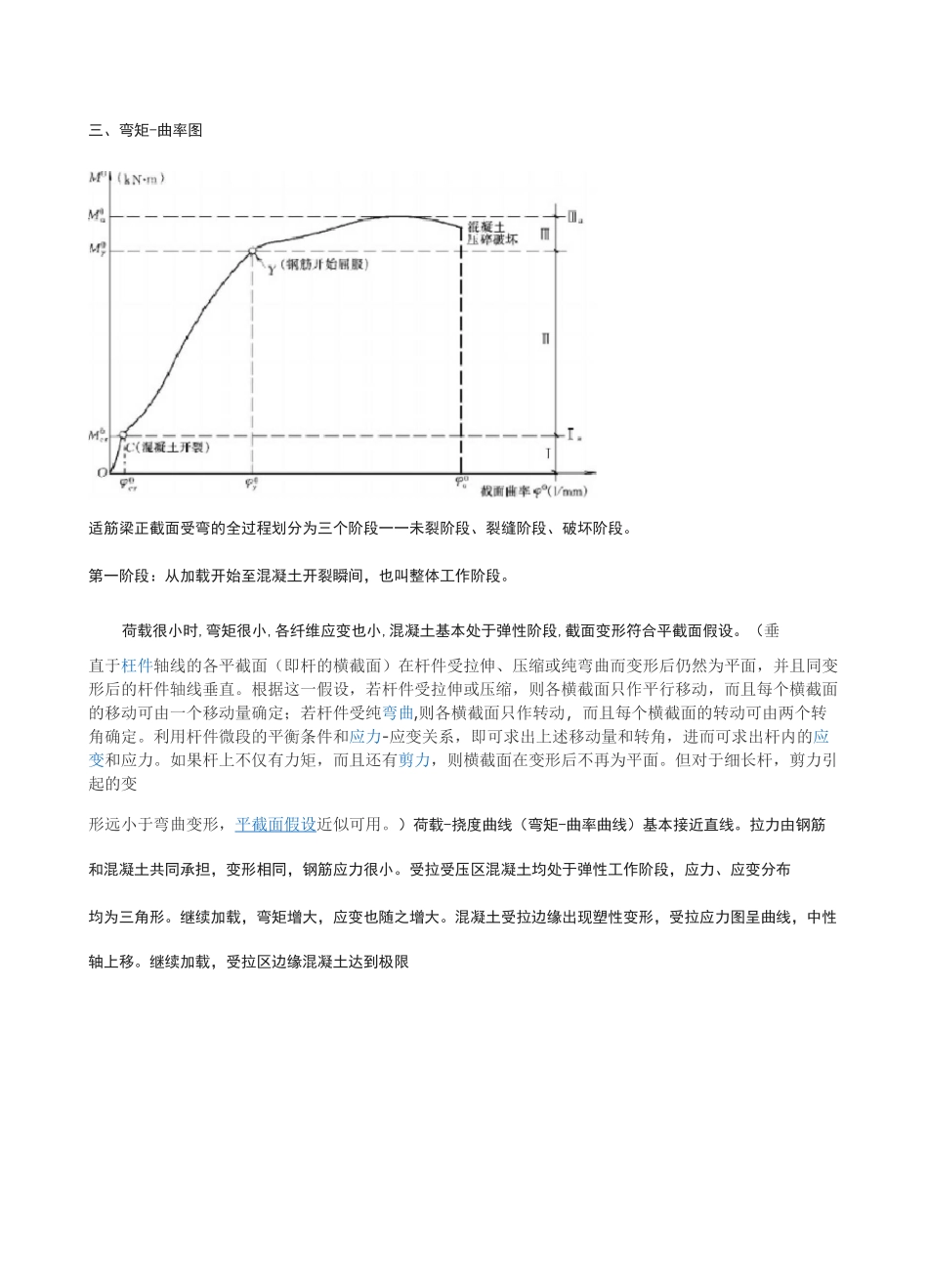

钢筋混凝土受弯构件正截面的破坏机理£I截面形式：梁、板常用矩形，T 形，I 形，槽形等。卜面以单筋矩形截面梁为例进行分析，其余截面形状梁可参考单筋矩形截面梁。单筋截面梁又分为适筋梁，超筋梁，少筋梁。适筋梁正截面受弯承载力的实验:ft=覺紅近fin.-315mm 混甜丄匚不剧筋"样=3S4f＞加石or—;曰；hs—■——载器集崖朗一ar-4f}lniir一、实验装置二、实验梁⑴IA&»«召垃栉计脚专测点/三、弯矩-曲率图适筋梁正截面受弯的全过程划分为三个阶段一一未裂阶段、裂缝阶段、破坏阶段。第一阶段：从加载开始至混凝土开裂瞬间，也叫整体工作阶段。荷载很小时,弯矩很小,各纤维应变也小,混凝土基本处于弹性阶段,截面变形符合平截面假设。（垂直于枉件轴线的各平截面（即杆的横截面）在杆件受拉伸、压缩或纯弯曲而变形后仍然为平面，并且同变形后的杆件轴线垂直。根据这一假设，若杆件受拉伸或压缩，则各横截面只作平行移动，而且每个横截面的移动可由一个移动量确定；若杆件受纯弯曲,则各横截面只作转动，而且每个横截面的转动可由两个转角确定。利用杆件微段的平衡条件和应力-应变关系，即可求出上述移动量和转角，进而可求出杆内的应变和应力。如果杆上不仅有力矩，而且还有剪力，则横截面在变形后不再为平面。但对于细长杆，剪力引起的变形远小于弯曲变形，平截面假设近似可用。）荷载-挠度曲线（弯矩-曲率曲线）基本接近直线。拉力由钢筋和混凝土共同承担，变形相同，钢筋应力很小。受拉受压区混凝土均处于弹性工作阶段，应力、应变分布均为三角形。继续加载，弯矩增大，应变也随之增大。混凝土受拉边缘出现塑性变形，受拉应力图呈曲线，中性轴上移。继续加载，受拉区边缘混凝土达到极限第二阶段：从混凝土开裂到受拉钢筋应力达到屈服强度，又称带裂工作阶段。在弯矩作用下受拉区混凝土开裂，退出工作，开裂前混凝土承担的拉力转移到钢筋上，钢筋承担的应力突增，中性轴大幅度上移。随着荷载不断增大，裂缝越来越到，混凝土逐步退出工作，截面抗弯刚度降低，弯矩-曲率曲线有明显的转折。荷载继续增加，钢筋拉应力、挠度变形不断增大，裂缝宽度也不断开展，受压区混凝土面积不断减小，应力和应变不断增加，受压区混凝土弹塑性特性表现得越来越显著，受压区应力图形逐渐呈曲线分布。当此时，挠度，截面曲率和钢筋应变曲线均出现明显的转折。对于适筋梁，钢筋应力达到屈服时，受压区混凝土一般尚未压坏。继续加载，钢筋继续变形但是应力不变，只是应变...
