2020年河南中等职业教育技能大赛加工制造类机械产品检测与质量控制比赛样题

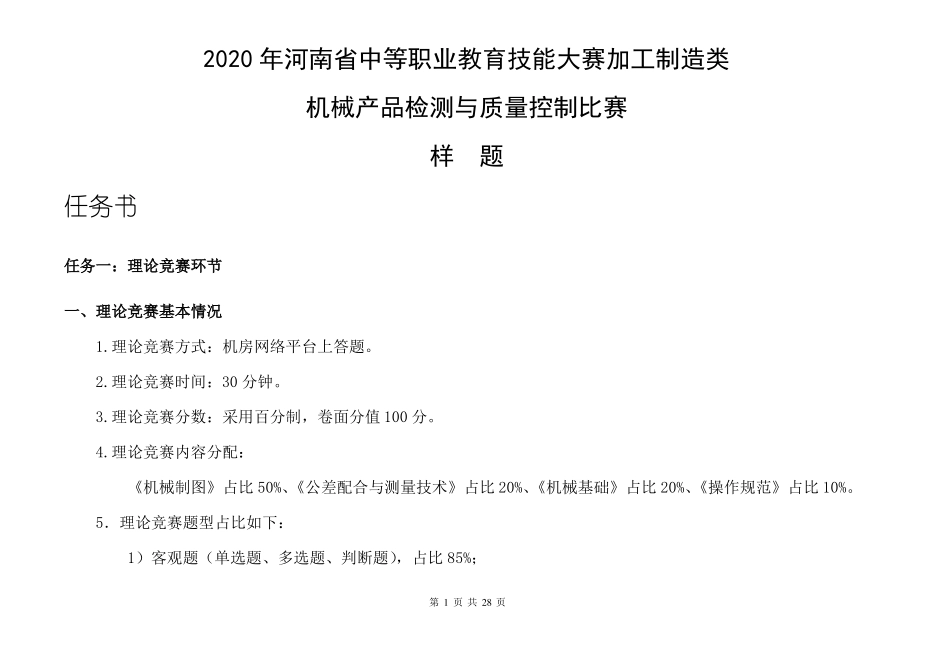

2020 年河南省中等职业教育技能大赛加工制造类机械产品检测与质量控制比赛样题任务书任务一：理论竞赛环节一、理论竞赛基本情况1.理论竞赛方式：机房网络平台上答题。2.理论竞赛时间：30 分钟。3.理论竞赛分数：采用百分制，卷面分值 100 分。4.理论竞赛内容分配：《机械制图》占比 50%、《公差配合与测量技术》占比 20%、《机械基础》占比5．理论竞赛题型占比如下：1）客观题（单选题、多选题、判断题），占比 85%；第 1 页 共 28 页20%、《操作规范》占比 10%。2）补画视图，占比 15%。二、考题配分设计各部分值比例：机械制图 50 分极限配合 20 分机械基础 20 分操作规范题 10 分。1.理论竞赛试卷组成：共计 70 道题，其中机械制图 29 题，公差配合 17 题，机械基础 15 题，操作规范 9 题。2.理论竞赛试卷配分:1）单选题:共计 45 分（配分每题 1.5 分，共 30 题）。其中机械制图 16 题 24 分，公差配合 6 题 9 分，机械基础 4 题 6 分,操作规范 4 题 6 分。2）多选题：共计 10 分（配分每题 2 分，共 5 题）。其中机械制图 1 题 2 分，公差配合 2 题 4 分，机械基础 2 题 4 分。3.判断题：共计 30 分（配分每题 1 分，共计 30 题）。其中机械制图 8 题 8 分，公差配合 8 题 8 分，机械基础 10 题 10 分，操作规范 4 题 4 分。4.补图题：共计 15 分（配分每题 3 分，共计 5 题）。机械制图 5 题 15 分。第 2 页 共 28 页任务二：实操竞赛环节赛项内容：箱体类零件检测、平面立体零件、轴类零件检测、机床精度检测（机床几何精度检测）四个部分。任务模块一：箱体类零件检测被测零件名称：传动箱后盖。被测零件数量：1 件。检测依据：任务书、后盖零件图和后盖零件检验卡。检测规范依据资料：安全操作规程、企业生产和管理规程、国家计量标准手册、计量器具说明书。检测工量具：游标卡尺、百分表、磁力表座、调整顶高、花岗岩检验台、计算器以及专用量具。检测时间：30 分钟。竞赛要求：1.已知工作任务条件：后盖零件 1 件、后盖零件、零件检测卡、无毛擦拭布、白色手套、计算器、A4 纸张 2 张等。2.图纸解析：1) 对被测要素研究分析，制定合理的检测方法和工艺；2) 选用正确的检测工具及辅助工具并填写在检测工具栏。第 3 页 共 28 页3.检测要求：1) 整理检测工作区域，现场检测工具及量具合理摆放；2) 对要求检...
