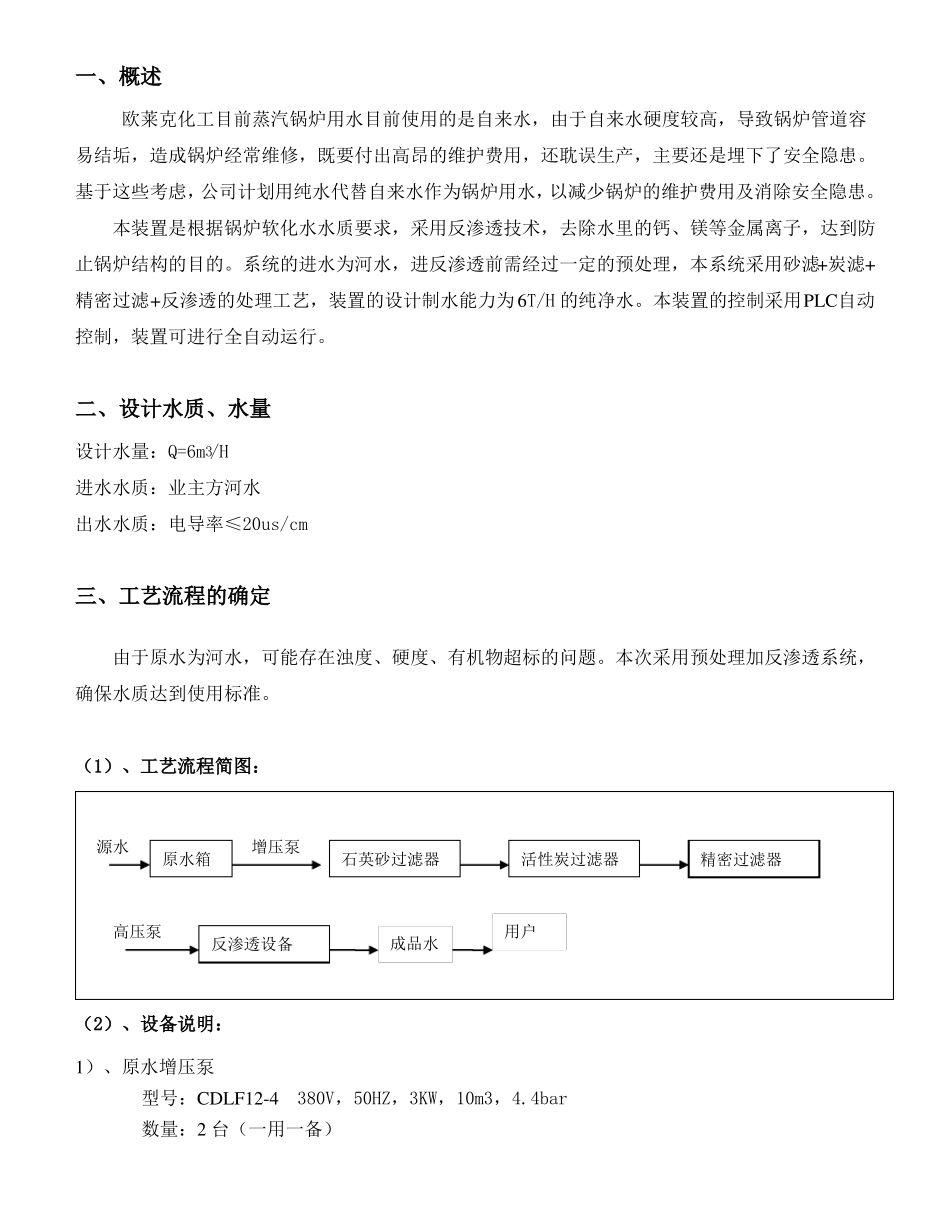

6T/H 纯水项目处理方案二〇二二年四月二十六日一、概述欧莱克化工目前蒸汽锅炉用水目前使用的是自来水,由于自来水硬度较高,导致锅炉管道容易结垢,造成锅炉经常维修,既要付出高昂的维护费用,还耽误生产,主要还是埋下了安全隐患。基于这些考虑,公司计划用纯水代替自来水作为锅炉用水,以减少锅炉的维护费用及消除安全隐患。本装置是根据锅炉软化水水质要求,采用反渗透技术,去除水里的钙、镁等金属离子,达到防止锅炉结构的目的。系统的进水为河水,进反渗透前需经过一定的预处理,本系统采用砂滤+炭滤+精密过滤+反渗透的处理工艺,装置的设计制水能力为 6T/H 的纯净水。本装置的控制采用PLC自动控制,装置可进行全自动运行。二、设计水质、水量设计水量:Q=6m3/H进水水质:业主方河水出水水质:电导率≤20us/cm三、工艺流程的确定由于原水为河水,可能存在浊度、硬度、有机物超标的问题。本次采用预处理加反渗透系统,确保水质达到使用标准。(1)、工艺流程简图:源水原水箱增压泵石英砂过滤器活性炭过滤器精密过滤器高压泵反渗透设备成品水用户(2)、设备说明:1)、原水增压泵型号:CDLF12-4380V,50HZ,3KW,10m3,4.4bar数量:2 台(一用一备)2)、源水箱型号: 3m3规格:φ1450mm×H2180mm材质:PE数量:1 台配备:液位控制开关3)、絮凝剂加药装置数量:1 套加药泵型号:AKS6001 台加药箱规格:MC-180L(PE)1 台4)、杀菌剂加药装置数量:1 套加药泵型号:AKS6001 台加药箱规格:MC-180L(PE)1 台5)、石英砂过滤器型号:φ1000×H2500(玻璃钢)数量:2 台(一用一备)滤料级配:精制石英砂 1200mm作用:有效去除水中的固体颗粒、胶体等物质,降低进水的浊度。6)、活性炭过滤器型号:φ1000×H2500(玻璃钢)数量:2 台(一用一备)滤料级配:活性炭 1200mm作用:有效吸附水中的有机物,胶体,色素,重金属离子等物质,去除水中异味和余氯。7)、阻垢剂加药装置数量:1 套加药泵型号:AKS6001 台加药箱规格:MC-180L(PE)1 台8)、5um 保安过滤器规格:40 寸 7 芯数量:1 台滤芯数量:7 支/台作用:通过保安滤器,可以将预处理后水中的5μm 以上的固体颗粒除去,并进一步降低浊度,防止反渗透膜表面划伤和堵塞反渗透膜。9)、反渗透高压泵型号:CDLF12-14380V,50HZ,7.5KW数量:2 台(一用一备)配备:变频控制器10)反渗透(RO)装置型号:一级 RO-6T/h数量:1 套1、 组成:A.压力外壳型号...
