6~35kV交联聚乙烯电缆注意事项和技术参数

6~35kV交联聚乙烯电缆注意事项和技术参数_第1页
1/16
6~35kV交联聚乙烯电缆注意事项和技术参数_第2页
2/16
6~35kV交联聚乙烯电缆注意事项和技术参数_第3页
3/16

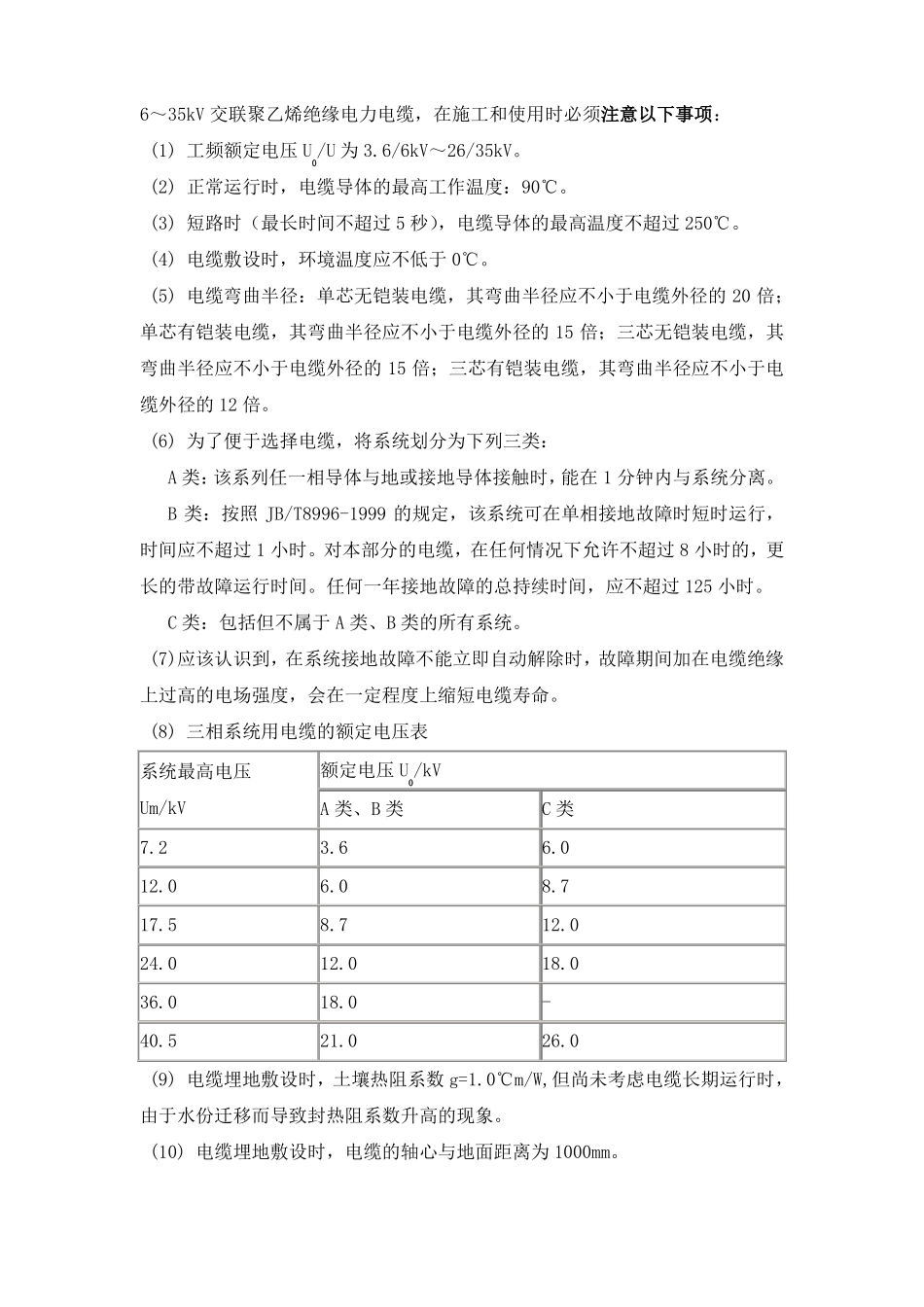

6~35kV 交联聚乙烯绝缘电力电缆,在施工和使用时必须注意以下事项: (1) 工频额定电压 U0/U 为 3.6/6kV~26/35kV。 (2) 正常运行时,电缆导体的最高工作温度:90℃。 (3) 短路时(最长时间不超过 5 秒),电缆导体的最高温度不超过 250℃。 (4) 电缆敷设时,环境温度应不低于 0℃。 (5) 电缆弯曲半径:单芯无铠装电缆,其弯曲半径应不小于电缆外径的 20 倍;单芯有铠装电缆,其弯曲半径应不小于电缆外径的 15 倍;三芯无铠装电缆,其弯曲半径应不小于电缆外径的 15 倍;三芯有铠装电缆,其弯曲半径应不小于电缆外径的 12 倍。 (6) 为了便于选择电缆,将系统划分为下列三类: A 类:该系列任一相导体与地或接地导体接触时,能在 1 分钟内与系统分离。B 类:按照 JB/T8996-1999 的规定,该系统可在单相接地故障时短时运行,时间应不超过 1 小时。对本部分的电缆,在任何情况下允许不超过 8 小时的,更长的带故障运行时间。任何一年接地故障的总持续时间,应不超过 125 小时。 C 类:包括但不属于 A 类、B 类的所有系统。 (7)应该认识到,在系统接地故障不能立即自动解除时,故障期间加在电缆绝缘上过高的电场强度,会在一定程度上缩短电缆寿命。 (8) 三相系统用电缆的额定电压表系统最高电压Um/kV7.212.017.524.036.040.5额定电压 U0/kVA 类、B 类3.66.08.712.018.021.0C 类6.08.712.018.0-26.0 (9) 电缆埋地敷设时,土壤热阻系数 g=1.0℃m/W,但尚未考虑电缆长期运行时,由于水份迁移而导致封热阻系数升高的现象。 (10) 电缆埋地敷设时,电缆的轴心与地面距离为 1000mm。 (11) 多根电缆敷设时,电缆的轴心距离 L=3D。6~35kV 交联聚乙烯绝缘电力电缆,主要技术参数如下: (1) 20℃时,导体最大直流电阻(Ω/km)标称横截面(mm )1.52.54.06.01016253550702铜芯12.17.414.613.081.831.150.7270.5240.3870.268铝芯-12.17.414.613.081.911.20.9690.6410.443标称横截面(mm )951201501852403004005006308002铜芯0.1930.1530.1240.09910.07540.06010.04700.03660.02830.0221铝芯0.3200.2530.2060.1640.1250.1000.07780.06050.04690.0367 (2) 主要技术性能额 定 电 压U0/U8.7/100.6/1 3.6/6 6/66/1012/20 18/30 21/35 26/35(kV)8.7/15局 部 放 电 试 验(1.73 U0下)工频 5 分钟耐压试验(kV)4 小 时 工 频 电 压(kV)≦53.512.5212130.5426373.5912.414.42424354872...
