Cadence常用技巧、网表导入PADS、CAD板框导入PADS

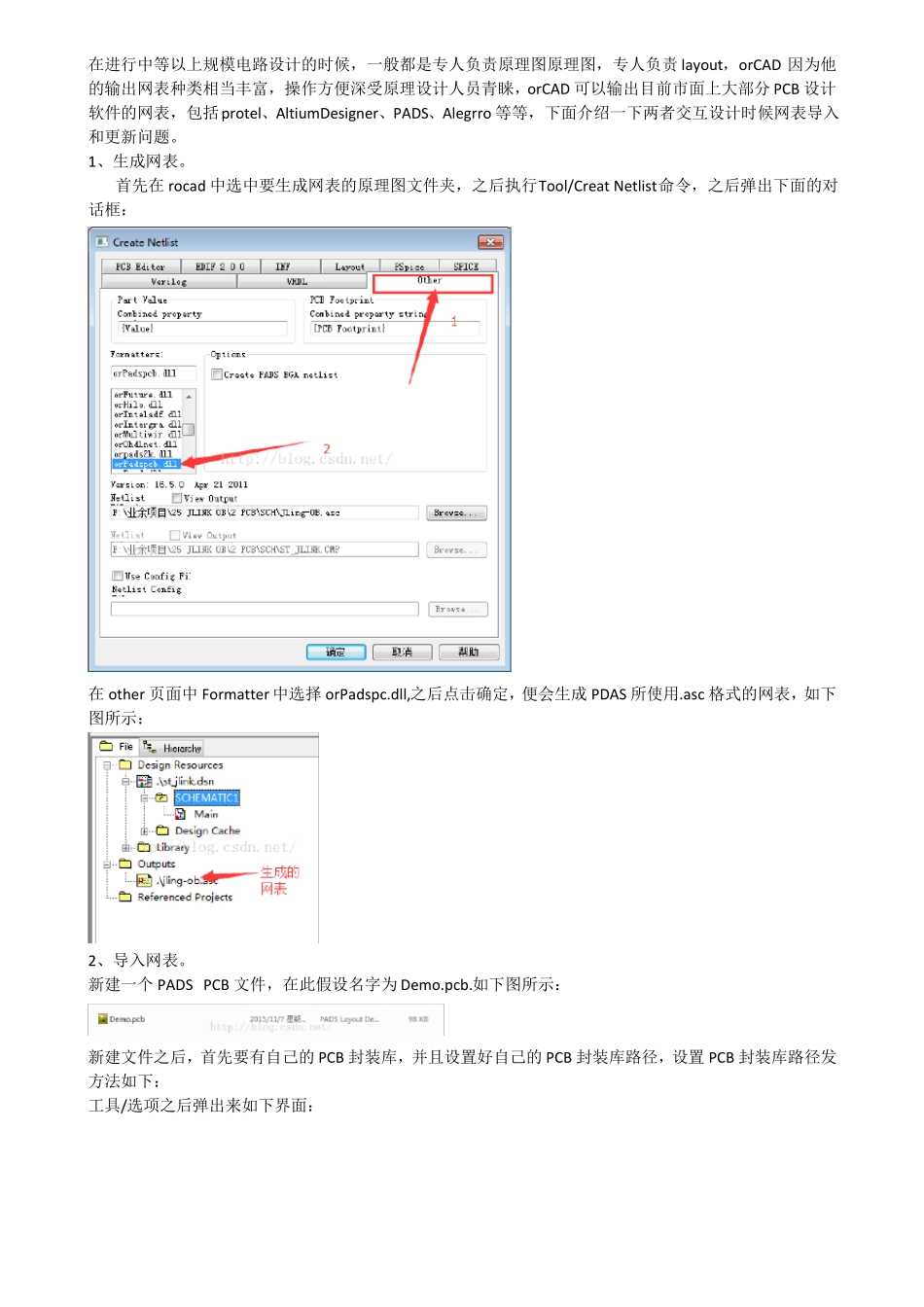

在进行中等以上规模电路设计的时候，一般都是专人负责原理图原理图，专人负责 layout，orCAD 因为他的输出网表种类相当丰富，操作方便深受原理设计人员青睐，orCAD 可以输出目前市面上大部分 PCB 设计软件的网表，包括protel、AltiumDesigner、PADS、Alegrro 等等，下面介绍一下两者交互设计时候网表导入和更新问题。1、生成网表。首先在 rocad 中选中要生成网表的原理图文件夹，之后执行Tool/Creat Netlist命令，之后弹出下面的对话框：在 other 页面中 Formatter 中选择 orPadspc.dll,之后点击确定，便会生成 PDAS 所使用.asc 格式的网表，如下图所示：2、导入网表。新建一个 PADS PCB 文件，在此假设名字为 Demo.pcb.如下图所示：新建文件之后，首先要有自己的 PCB 封装库，并且设置好自己的 PCB 封装库路径，设置 PCB 封装库路径发方法如下：工具/选项之后弹出来如下界面：点击右侧的库列表文件夹，如下图所示，之后选择自己的PCB 封装库所在位置：这样自己的封装库路径设置完成了。之后可以在 PADS layout软件中导入网表了。打开刚才创建的 Demo.pcb 文件，执行"文件/导入"命令，打开刚才用 orcad 生成的.asc 文件。之后会弹出一个检验文本，提示所有的错误和警告，如下图所示：之后还会弹出一个警告对话框，可以忽略之。之后所有的原件就导入进来了，如下图所示，此时元件是堆放在一起的：执行命令：“工具/分散元器件”，之后元器件被分散开来，如下图所示：这样，就完成了 PCB 的导入，之后可以进行布线工作。3、更新原理图中修改的网表。在 PCB 布线的时候可能会修改原理图中的部分器件或者连线，这时候就要进行网表更新。步骤如下：a、更改好原理图之后，重新生成网表，然后新建一个空的 PCB 文件，给这个 pcb 文件起一个名字（名字随便起），这里就叫做 temp.pcb.b、打开 temp.pcb 文件，执行"文件/导入"命令，导入新生成的.asc 网表,之后关闭 temp.pcb。c、打开原来需要修改的 Demo.pcb 文件，执行“工具/对比 ECO”命令，弹出如下所示的对话框：按照上图所示的进行操作，就可以生成 eco 文件。生成 eco 文件之后，关闭 Demo.pcb。c、打开 Demo.pcb,执行命令“文件/导入”选择刚才生成的 eco 文件，如下图所示：、到此，更新造作完成，此时的 Demo.pcb 已经是更新后的了。orCAD 中批量修改元件名称及序号：举例来说：一张原理图中有许多电容，陶瓷电容、电解电容等，同...
