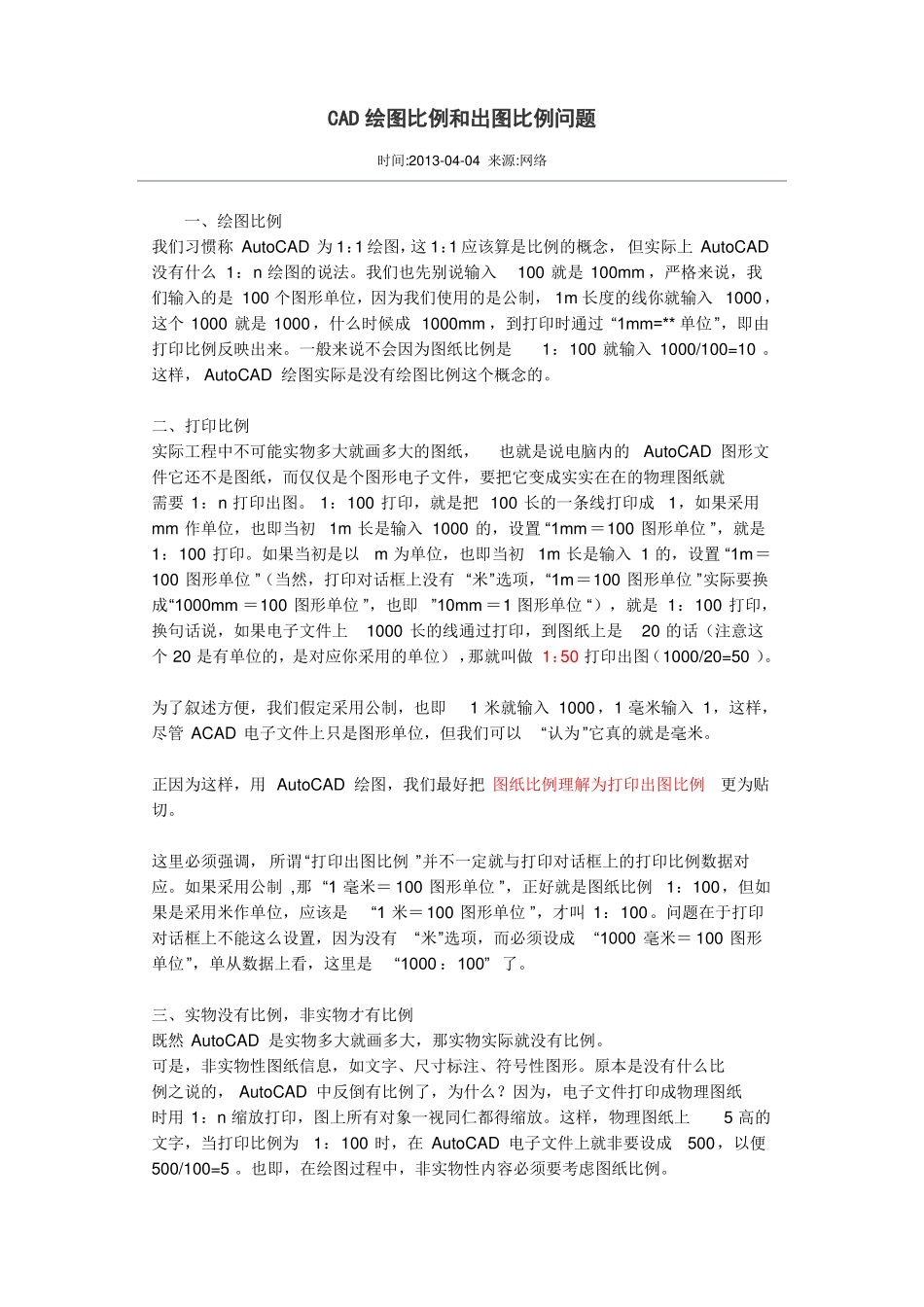

CAD 绘图比例和出图比例问题时间:2013-04-04 来源:网络一、绘图比例我们习惯称 AutoCAD 为 1：1 绘图，这 1：1 应该算是比例的概念， 但实际上 AutoCAD没有什么 1：n 绘图的说法。我们也先别说输入100 就是 100mm ，严格来说，我们输入的是 100 个图形单位，因为我们使用的是公制， 1m 长度的线你就输入 1000，这个 1000 就是 1000，什么时候成 1000mm ，到打印时通过 “1mm=** 单位”，即由打印比例反映出来。一般来说不会因为图纸比例是1：100 就输入 1000/100=10 。这样， AutoCAD 绘图实际是没有绘图比例这个概念的。二、打印比例实际工程中不可能实物多大就画多大的图纸，也就是说电脑内的AutoCAD 图形文件它还不是图纸，而仅仅是个图形电子文件，要把它变成实实在在的物理图纸就需要 1：n 打印出图。 1：100 打印，就是把 100 长的一条线打印成1，如果采用mm 作单位，也即当初1m 长是输入 1000 的，设置 “1mm ＝100 图形单位 ”，就是1：100 打印。如果当初是以m 为单位，也即当初1m 长是输入 1 的，设置 “1m＝100 图形单位 ”（当然，打印对话框上没有 “米”选项，“1m＝100 图形单位 ”实际要换成“1000mm ＝100 图形单位 ”，也即 ”10mm ＝1 图形单位 “），就是 1：100 打印，换句话说，如果电子文件上1000 长的线通过打印，到图纸上是20 的话（注意这个 20 是有单位的，是对应你采用的单位），那就叫做 1：50 打印出图（1000/20=50 ）。为了叙述方便，我们假定采用公制，也即1 米就输入 1000，1 毫米输入 1，这样，尽管 ACAD 电子文件上只是图形单位，但我们可以“认为”它真的就是毫米。正因为这样，用 AutoCAD 绘图，我们最好把 图纸比例理解为打印出图比例更为贴切。这里必须强调， 所谓 “打印出图比例 ”并不一定就与打印对话框上的打印比例数据对应。如果采用公制 ,那 “1 毫米＝ 100 图形单位 ”，正好就是图纸比例1：100，但如果是采用米作单位，应该是“1 米＝100 图形单位 ”，才叫 1：100。问题在于打印对话框上不能这么设置，因为没有“米”选项，而必须设成“1000 毫米＝ 100 图形单位”，单从数据上看，这里是“1000 ：100” 了。三、实物没有比例，非实物才有比例既然 AutoCAD 是实物多大就画多大，那实物实际就没有比例。可是，非实物性图纸信息，如文字、尺寸标注、符号性图形。原本是没有什么比例之说...
