DTRO膜工程设计与污染堵塞清洗方案-

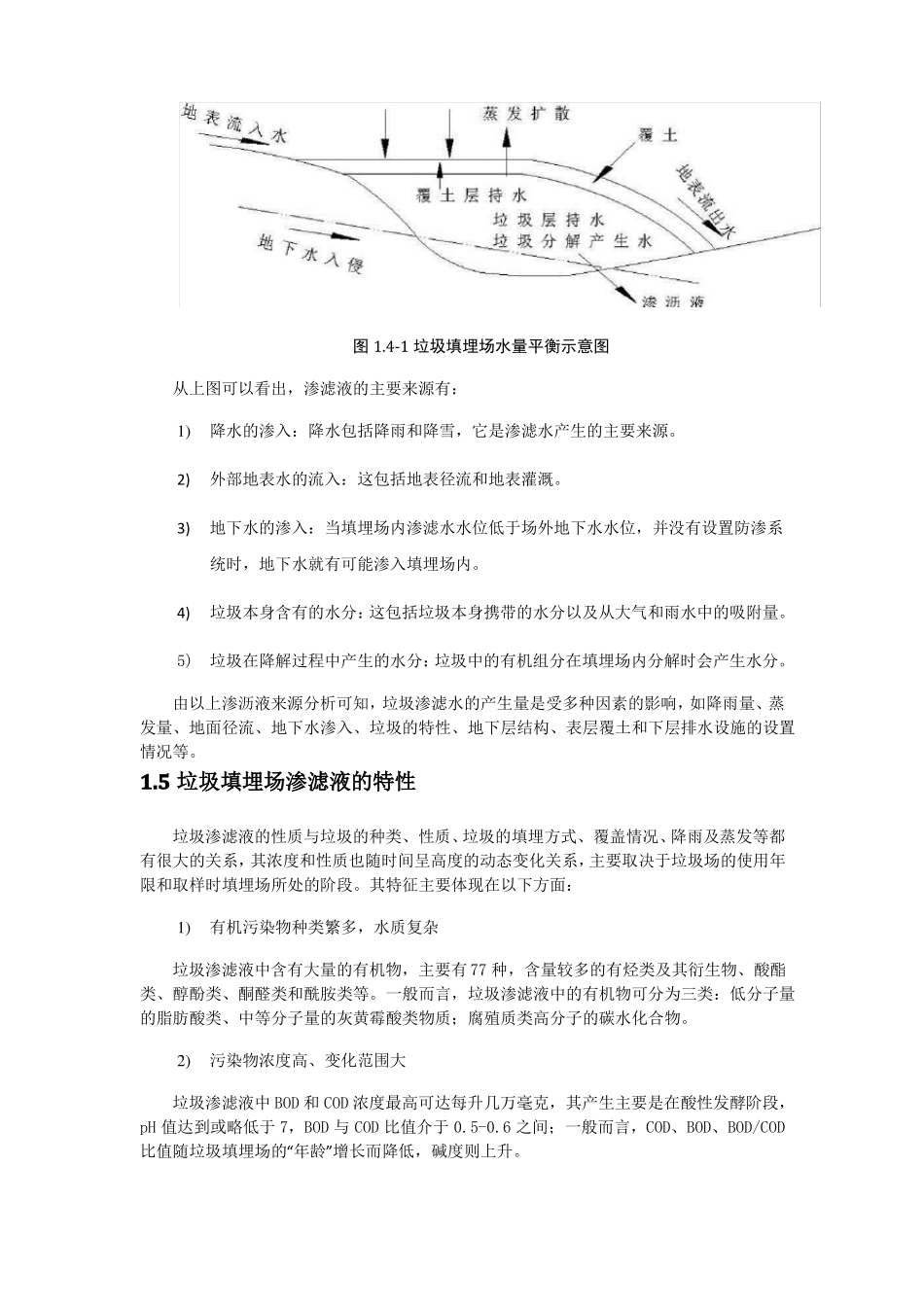

DTRO 膜管式膜工程设计与污染堵塞清洗方案DTRO 膜（碟管式反渗透膜）是反渗透的一种形式，是专门用来处理高浓度垃圾渗滤液的膜组件，主要用于垃圾渗滤液垃圾渗滤液处理，其核心技术是碟管式膜片膜柱。把反渗透膜片和水力导流盘叠放在一起，用中心拉杆和端板进行固定，然后置入耐压套管中，就形成一个膜柱。有一级和两级 DTRO 处理系统，两级 DTRO 处理系统，包括中央控制系统、砂滤器、第一级反渗透系统、第二级反渗透系统、渗滤液储罐、硫酸储罐、净水储罐、清洗剂储罐、脱气塔等，也可根据水质情况前端设置超滤系统和纳滤系统。碟管式反渗透系统是其核心部分碟管式膜柱由碟式RO 膜片、导流盘、O 型橡胶垫圈、中心拉杆和耐压套管所组成。膜片和导流盘间隔叠放，O 型橡胶垫圈放在导流盘两面的凹槽内，用中心拉穿在一起，置入耐压套管中，两端用金属端板密封。设计规模及设计水质1.1 设计规模本工程设计日处理垃圾渗滤液 15 吨，设计开机率 90%，满负荷运行时日处理量可达 16.7吨以上。1.2 设计进水水质垃圾填埋场的渗沥液原水水质的变化范围大，我们根据本项目垃圾填埋场所在区域其它填埋场渗滤液的水质特点，将渗滤液进水水质按如下指标进行设计：项目CODcr（mg/l）BOD5（mg/l）NH3－N（mg/l）TN（mg/l）SS（mg/l）pH 值电导率(μS/cm)水温（℃）设计进水水质≤15000≤5000≤1200≤1500≤800≤6～9≤2000015-351.3 设计出水水质渗沥液处理后出水水质执行《生活垃圾填埋场污染控制标准》(GB16889-2008)中的一般地区标准，其出水水质指标如下表中所示：序号1234567891011121314色度(稀释倍数)控制污染物排放浓度限值≤40mg/L≤100mg/L≤30mg/L≤30mg/L≤25mg/L≤40mg/L≤3mg/L≤10000 个/L≤0.001mg/L≤0.01mg/L≤0.1mg/L≤0.05mg/L≤0.1mg/L≤0.1mg/L化学需氧量 CODcr生化需氧量 BOD5悬浮物 SS氨氮 NH4-N总氮 TN总磷粪大肠菌群数总汞总镉总铬六价铬总砷总铅污染源分析1.4 垃圾填埋场渗滤液的来源垃圾填埋场渗滤液是由垃圾分解后产生的液体与外来水分渗入（包括降水、地表水、地下水）所形成的内流水，包含多种代谢物质和水分，形成的成分极为复杂的高浓度有机废水。垃圾填埋场渗滤液产生及水量平衡，如下图所示。图 1.4-1 垃圾填埋场水量平衡示意图从上图可以看出，渗滤液的主要来源有：1)降水的渗入：降水包括降雨和降雪，它是渗滤水产生的主要来源。2)外部地表水的流入：这包括地表径流和地表灌溉。3)地下水的渗入：当...
