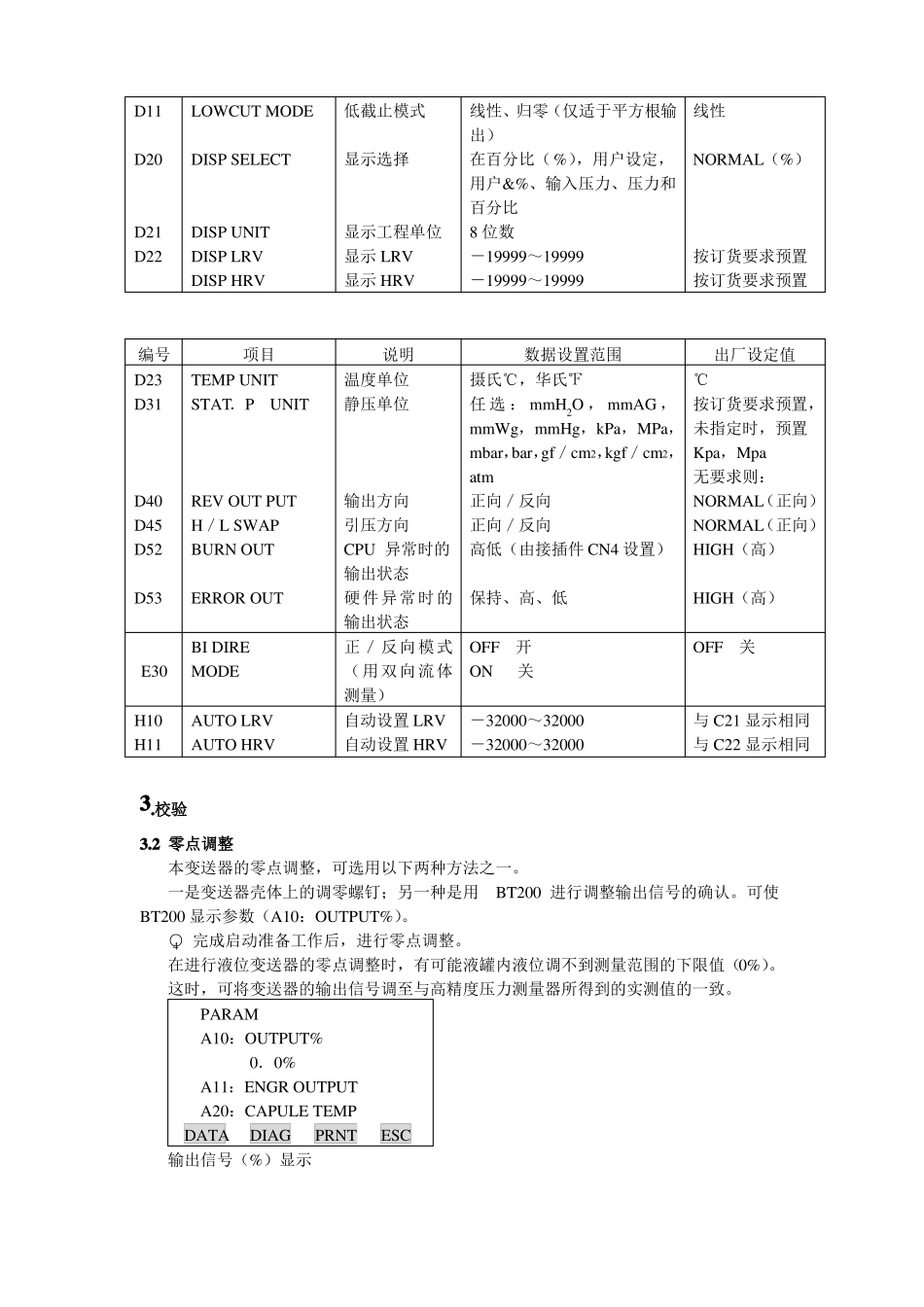

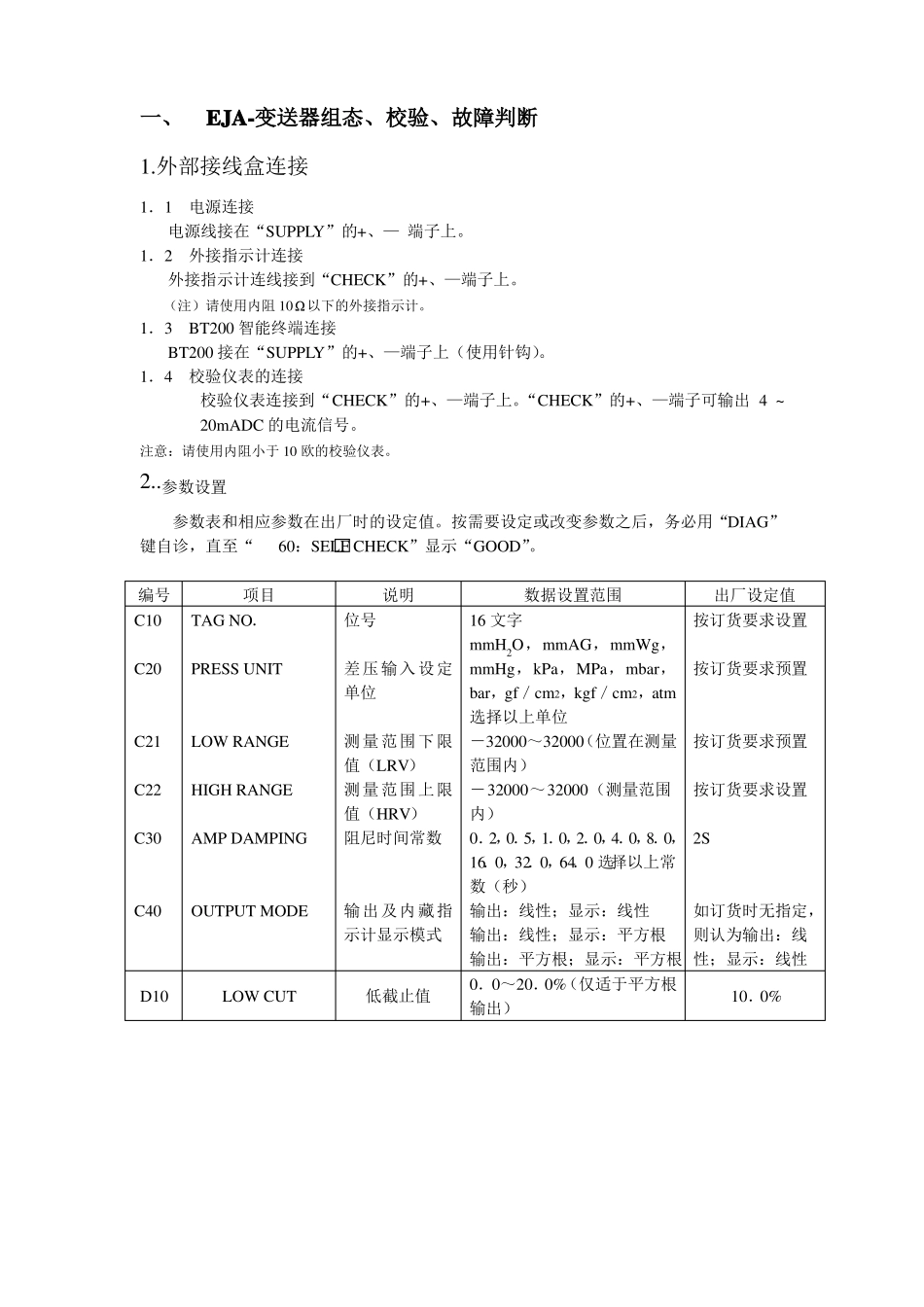

EJA-变送器、罗斯蒙变送器、FCX-变送器组态、校验、故障判断仪表车间一、EJA-变送器组态、校验、故障判断1.外部接线盒连接1．1电源连接电源线接在“SUPPLY”的+、— 端子上。1．2外接指示计连接外接指示计连线接到“CHECK”的+、—端子上。（注）请使用内阻 10Ω以下的外接指示计。1．3BT200 智能终端连接BT200 接在“SUPPLY”的+、—端子上（使用针钩）。1．4校验仪表的连接校验仪表连接到“CHECK”的+、—端子上。“CHECK”的+、—端子可输出 4 ~20mADC 的电流信号。注意：请使用内阻小于 10 欧的校验仪表。2..参数设置参数表和相应参数在出厂时的设定值。按需要设定或改变参数之后，务必用“DIAG”键自诊，直至“60：SELF CHECK”显示“GOOD”。编号C10C20C21C22C30C40项目TAG NO．PRESS UNITLOW RANGEHIGH RANGEAMP DAMPINGOUTPUT MODE说明位号差压输入设定单位测量范围下限值（LRV）测量范围上限值（HRV）阻尼时间常数输出及内藏指示计显示模式数据设置范围16 文字mmH2O，mmAG，mmWg，mmHg，kPa，MPa，mbar，bar，gf／cm2，kgf／cm2，atm选择以上单位－32000～32000（位置在测量范围内）－32000～32000（测量范围内）0．2，0．5，1．0，2．0，4．0，8．0，16．0，32．0，64．0 选择以上常数（秒）输出：线性；显示：线性输出：线性；显示：平方根输出：平方根；显示：平方根0．0～20．0%（仅适于平方根输出）出厂设定值按订货要求设置按订货要求预置按订货要求预置按订货要求设置2S如订货时无指定，则认为输出：线性；显示：线性10．0%D10LOW CUT低截止值D11D20D21D22编号D23D31D40D45D52D53LOWCUT MODEDISP SELECTDISP UNITDISP LRVDISP HRV低截止模式显示选择显示工程单位显示 LRV显示 HRV线性、归零（仅适于平方根输出）在百分比（%），用户设定，用户&%、输入压力、压力和百分比8 位数－19999～19999－19999～19999线性NORMAL（%）按订货要求预置按订货要求预置项目TEMP UNITSTAT．PUNITREV OUT PUTH／L SWAPBURN OUTERROR OUTBI DIREMODEAUTO LRVAUTO HRV说明温度单位静压单位输出方向引压方向CPU 异常时的输出状态硬件异常时的输出状态正／反向模式（用双向流体测量）自动设置 LRV自动设置 HRV数据设置范围摄氏℃，华氏℉任 选 ： mmH2O ， mmAG ，mmWg，mmHg，kPa，MPa，mbar，bar，gf／cm2，kgf／cm2，atm正向／反向正向／反向高低（由接插件 CN4 设置）保持、高、低OFF开ON关－32000...
