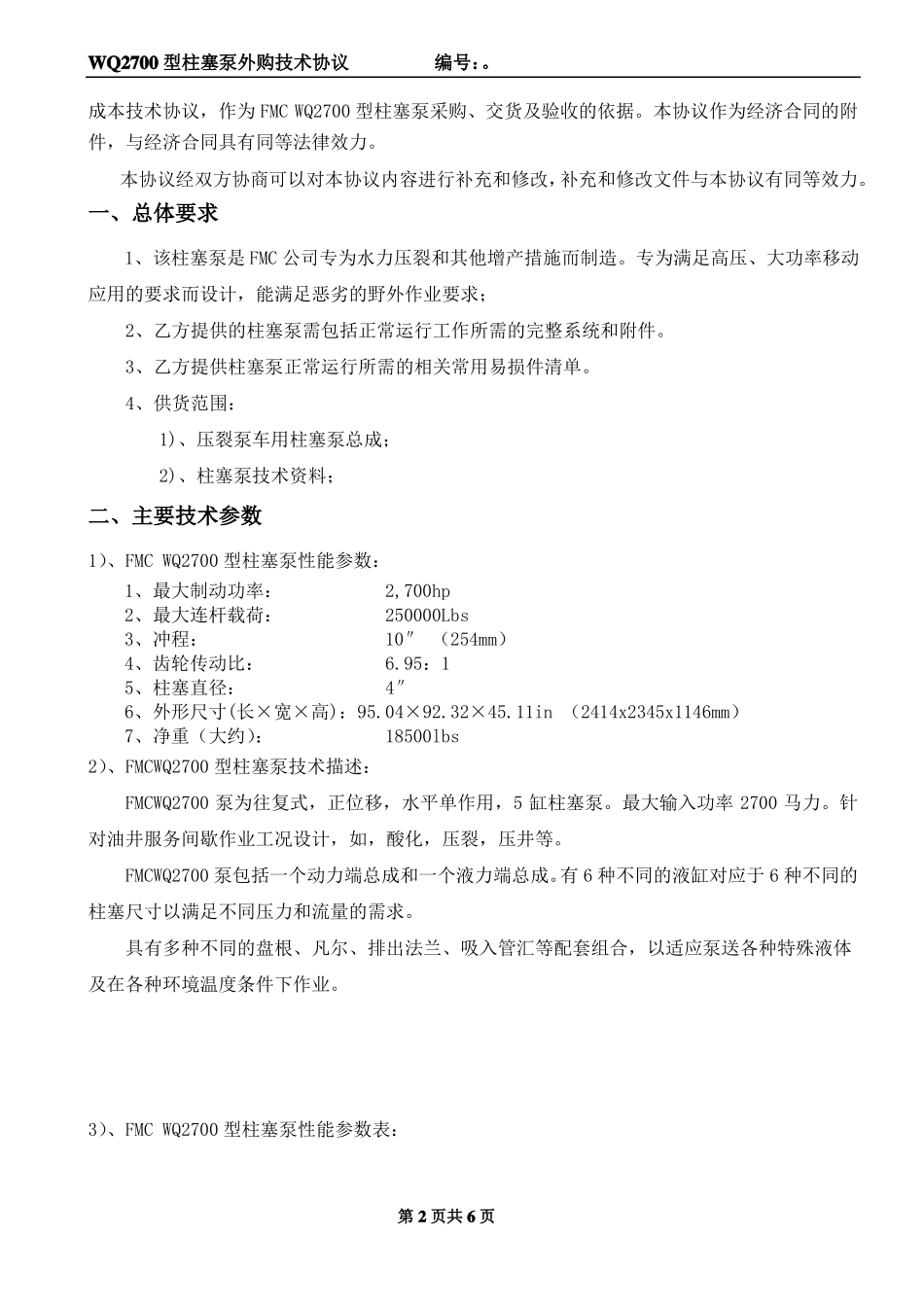

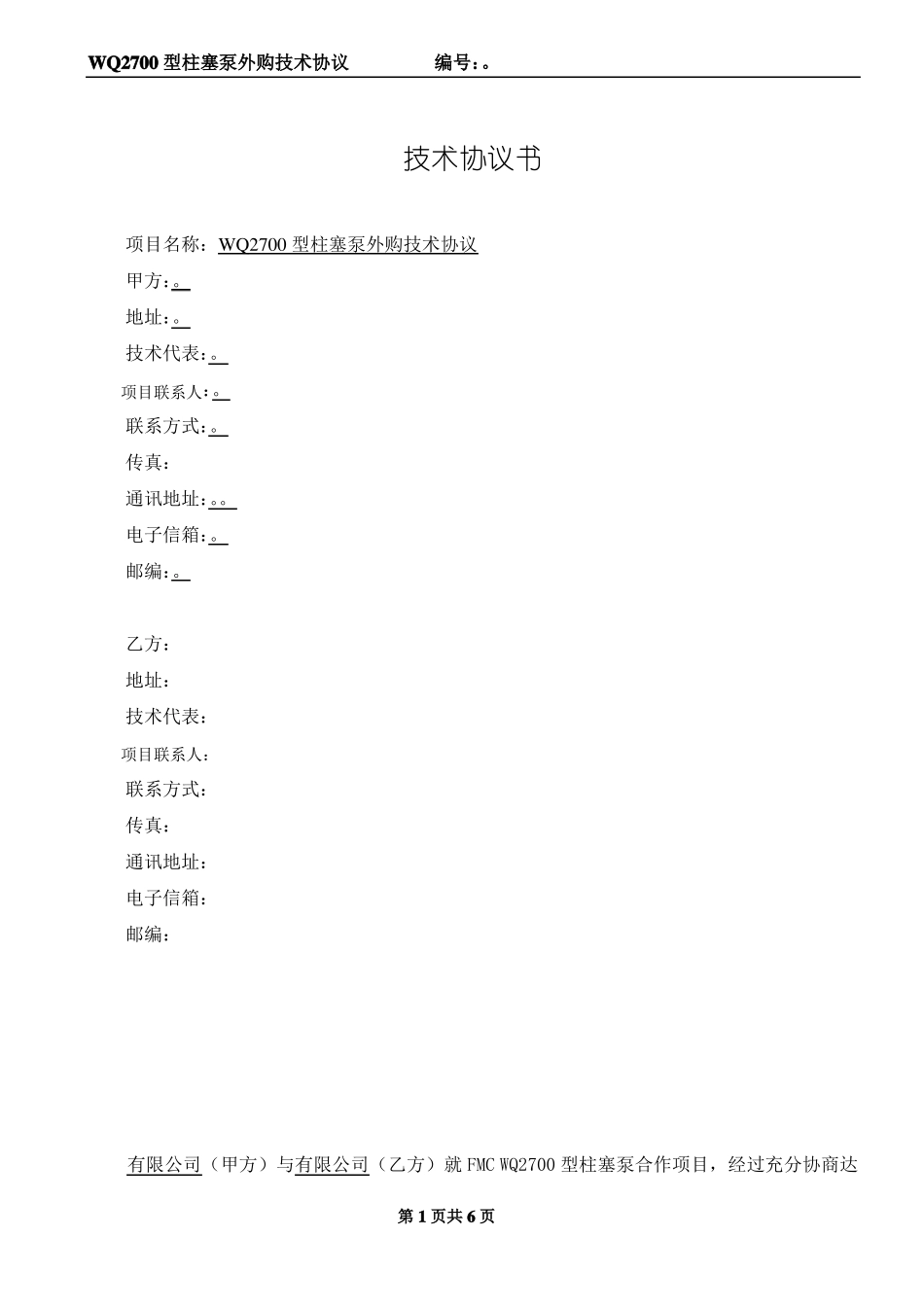

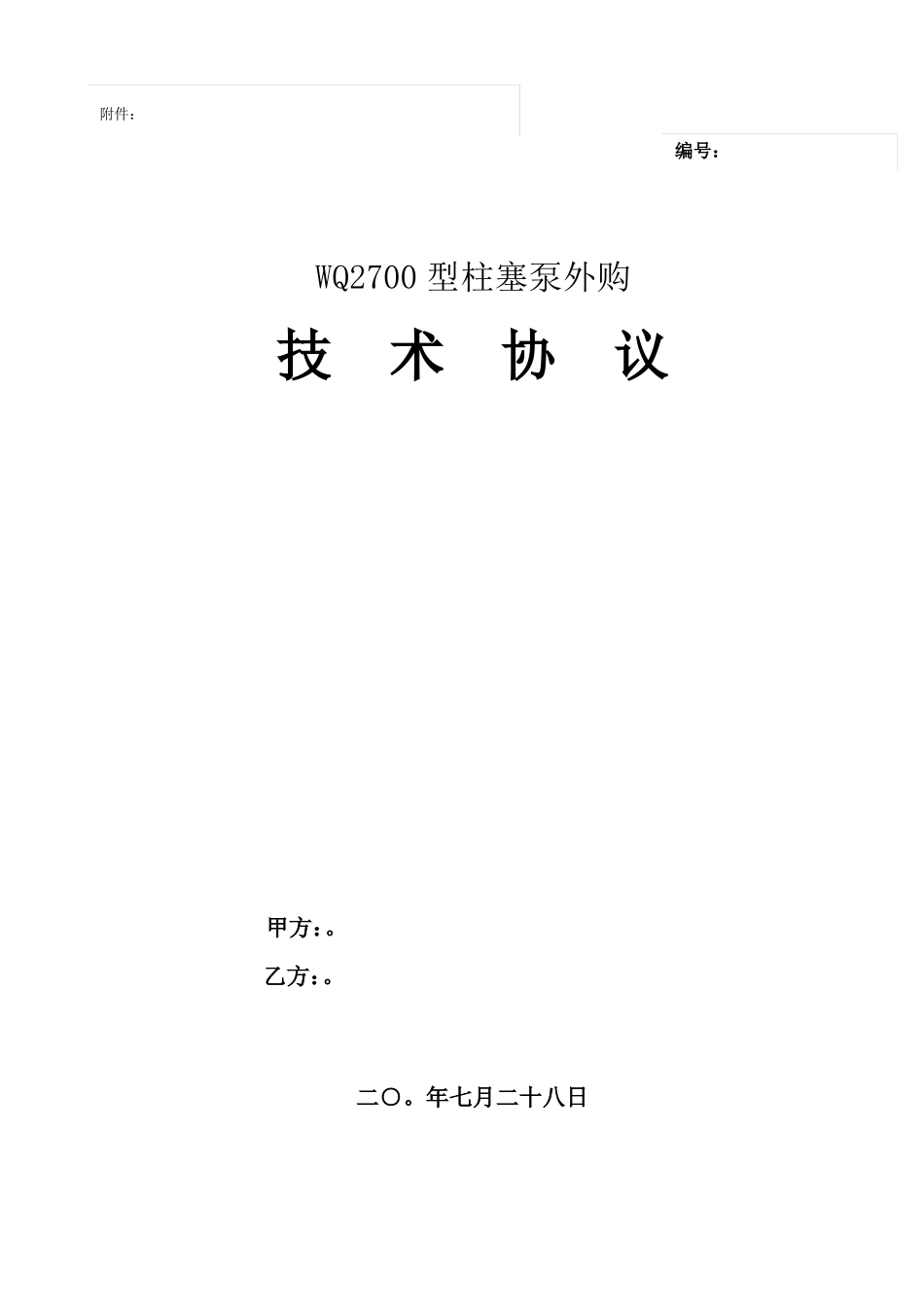

附件：编号：WQ2700 型柱塞泵外购技甲方：。。术协二○。年七月二十八日议乙方：WQ2700 型柱塞泵外购技术协议编号：。技术协议书项目名称：WQ2700 型柱塞泵外购技术协议甲方：。地址：。技术代表：。项目联系人：。联系方式：。传真：通讯地址：。。电子信箱：。邮编：。乙方：地址：技术代表：项目联系人：联系方式：传真：通讯地址：电子信箱：邮编：有限公司（甲方）与有限公司（乙方）就 FMC WQ2700 型柱塞泵合作项目，经过充分协商达第 1 页共 6 页WQ2700 型柱塞泵外购技术协议编号：。成本技术协议，作为 FMC WQ2700 型柱塞泵采购、交货及验收的依据。本协议作为经济合同的附件，与经济合同具有同等法律效力。本协议经双方协商可以对本协议内容进行补充和修改，补充和修改文件与本协议有同等效力。一、总体要求1、该柱塞泵是 FMC 公司专为水力压裂和其他增产措施而制造。专为满足高压、大功率移动应用的要求而设计，能满足恶劣的野外作业要求；2、乙方提供的柱塞泵需包括正常运行工作所需的完整系统和附件。3、乙方提供柱塞泵正常运行所需的相关常用易损件清单。4、供货范围：1)、压裂泵车用柱塞泵总成；2)、柱塞泵技术资料；二、主要技术参数1）、FMC WQ2700 型柱塞泵性能参数：1、最大制动功率： 2,700hp2、最大连杆载荷： 250000Lbs3、冲程： 10″ （254mm）4、齿轮传动比： 6.95：15、柱塞直径： 4″6、外形尺寸(长×宽×高)：95.04×92.32×45.11in （2414x2345x1146mm）7、净重（大约）： 18500lbs2）、FMCWQ2700 型柱塞泵技术描述：FMCWQ2700 泵为往复式，正位移，水平单作用，5 缸柱塞泵。最大输入功率 2700 马力。针对油井服务间歇作业工况设计，如，酸化，压裂，压井等。FMCWQ2700 泵包括一个动力端总成和一个液力端总成。有 6 种不同的液缸对应于 6 种不同的柱塞尺寸以满足不同压力和流量的需求。具有多种不同的盘根、凡尔、排出法兰、吸入管汇等配套组合，以适应泵送各种特殊液体及在各种环境温度条件下作业。3）、FMC WQ2700 型柱塞泵性能参数表：第 2 页共 6 页WQ2700 型柱塞泵外购技术协议编号：。三、技术要求（单套柱塞泵具体配置）1、 WQ2700 型液力端总成；1.1、 4”WQ2700 五缸液力端总成，并配备 4”高性能盘根总成，配套阀阀座。1.2、 2” 2002 排出口仪表接口，处于液缸顶部中间位置，含 2”FIG 2002 由壬压力传感器接头。（根据采购需求，可换 1502 接口）...
