HH斜屋面砂浆卧瓦专项方案

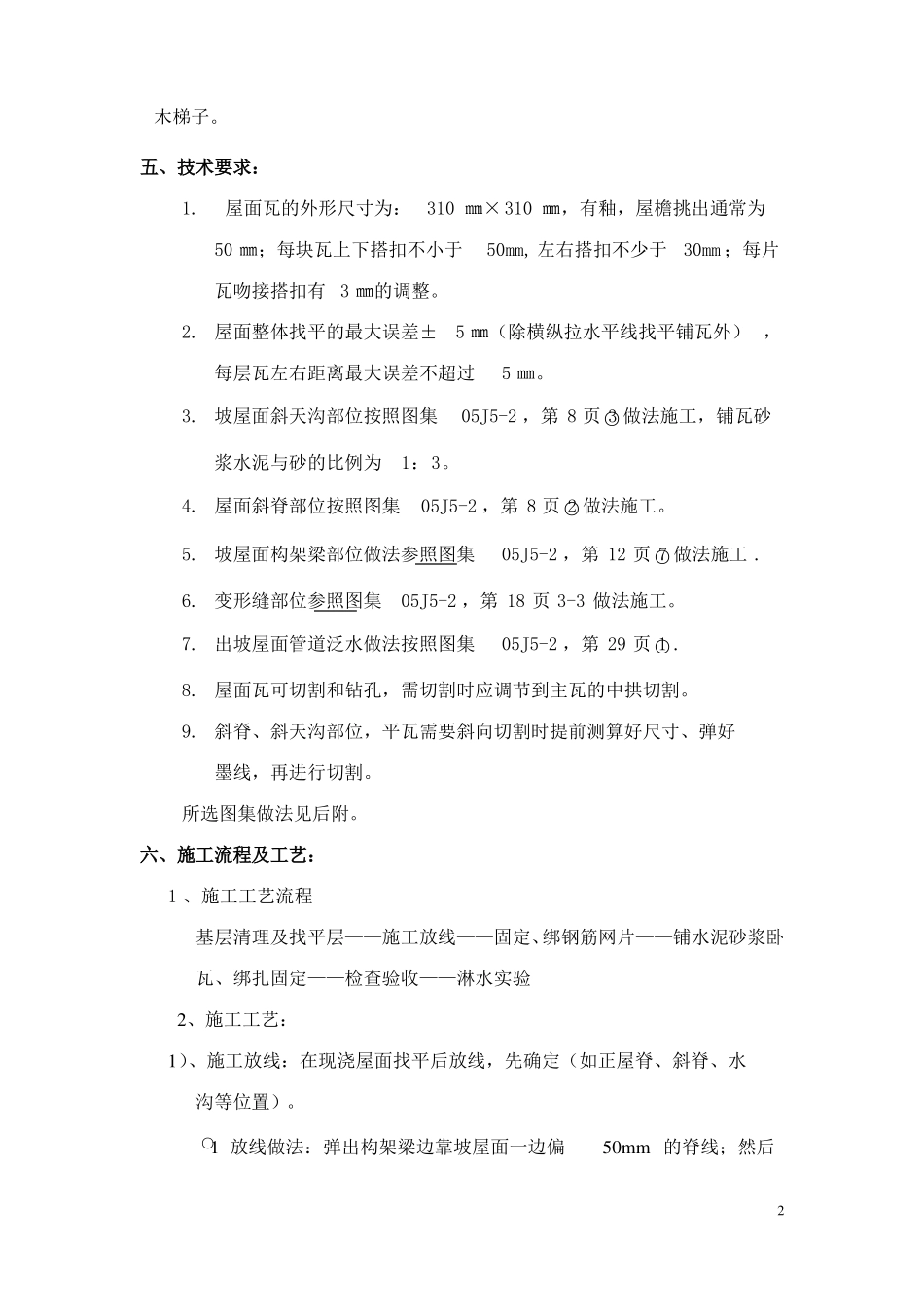

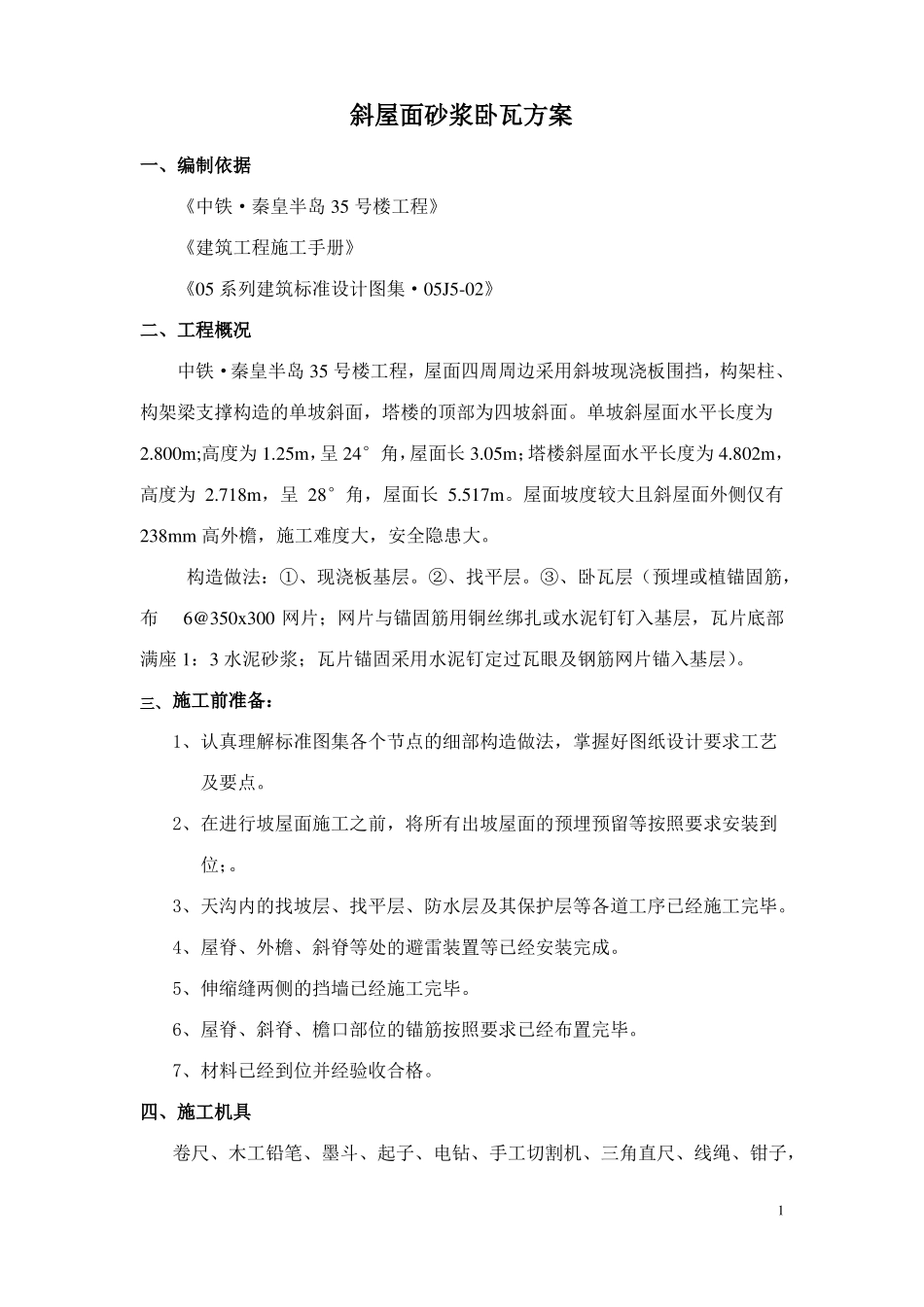

斜屋面砂浆卧瓦方案一、编制依据《中铁·秦皇半岛 35 号楼工程》《建筑工程施工手册》《05 系列建筑标准设计图集·05J5-02》二、工程概况中铁·秦皇半岛 35 号楼工程，屋面四周周边采用斜坡现浇板围挡，构架柱、构架梁支撑构造的单坡斜面，塔楼的顶部为四坡斜面。单坡斜屋面水平长度为2.800m;高度为 1.25m，呈 24°角，屋面长 3.05m；塔楼斜屋面水平长度为 4.802m，高度为 2.718m，呈 28°角，屋面长 5.517m。屋面坡度较大且斜屋面外侧仅有238mm 高外檐，施工难度大，安全隐患大。构造做法：①、现浇板基层。②、找平层。③、卧瓦层（预埋或植锚固筋，布6@350x300 网片；网片与锚固筋用铜丝绑扎或水泥钉钉入基层，瓦片底部满座 1：3 水泥砂浆；瓦片锚固采用水泥钉定过瓦眼及钢筋网片锚入基层）。三、施工前准备：1、认真理解标准图集各个节点的细部构造做法，掌握好图纸设计要求工艺及要点。2、在进行坡屋面施工之前，将所有出坡屋面的预埋预留等按照要求安装到位；。3、天沟内的找坡层、找平层、防水层及其保护层等各道工序已经施工完毕。4、屋脊、外檐、斜脊等处的避雷装置等已经安装完成。5、伸缩缝两侧的挡墙已经施工完毕。6、屋脊、斜脊、檐口部位的锚筋按照要求已经布置完毕。7、材料已经到位并经验收合格。四、施工机具卷尺、木工铅笔、墨斗、起子、电钻、手工切割机、三角直尺、线绳、钳子，1木梯子。五、技术要求：1.屋面瓦的外形尺寸为：310 ㎜×310 ㎜，有釉，屋檐挑出通常为50 ㎜；每块瓦上下搭扣不小于50mm, 左右搭扣不少于30mm ；每片瓦吻接搭扣有 3 ㎜的调整。2. 屋面整体找平的最大误差±5 ㎜（除横纵拉水平线找平铺瓦外） ，每层瓦左右距离最大误差不超过5 ㎜。3. 坡屋面斜天沟部位按照图集05J5-2 ，第 8 页○3 做法施工，铺瓦砂浆水泥与砂的比例为1：3。4. 屋面斜脊部位按照图集05J5-2 ，第 8 页○2 做法施工。5. 坡屋面构架梁部位做法参照图集05J5-2 ，第 12 页○7 做法施工 .6. 变形缝部位参照图集05J5-2 ，第 18 页 3-3 做法施工。7. 出坡屋面管道泛水做法按照图集05J5-2 ，第 29 页○1 .8. 屋面瓦可切割和钻孔，需切割时应调节到主瓦的中拱切割。9. 斜脊、斜天沟部位，平瓦需要斜向切割时提前测算好尺寸、弹好墨线，再进行切割。所选图集做法见后附。六、施工流程及工艺： 1 、施工工艺流程基层清理及找平层——施工放线——固定、绑钢筋网片——铺水泥砂浆卧瓦...
