LED显示屏技术方案书

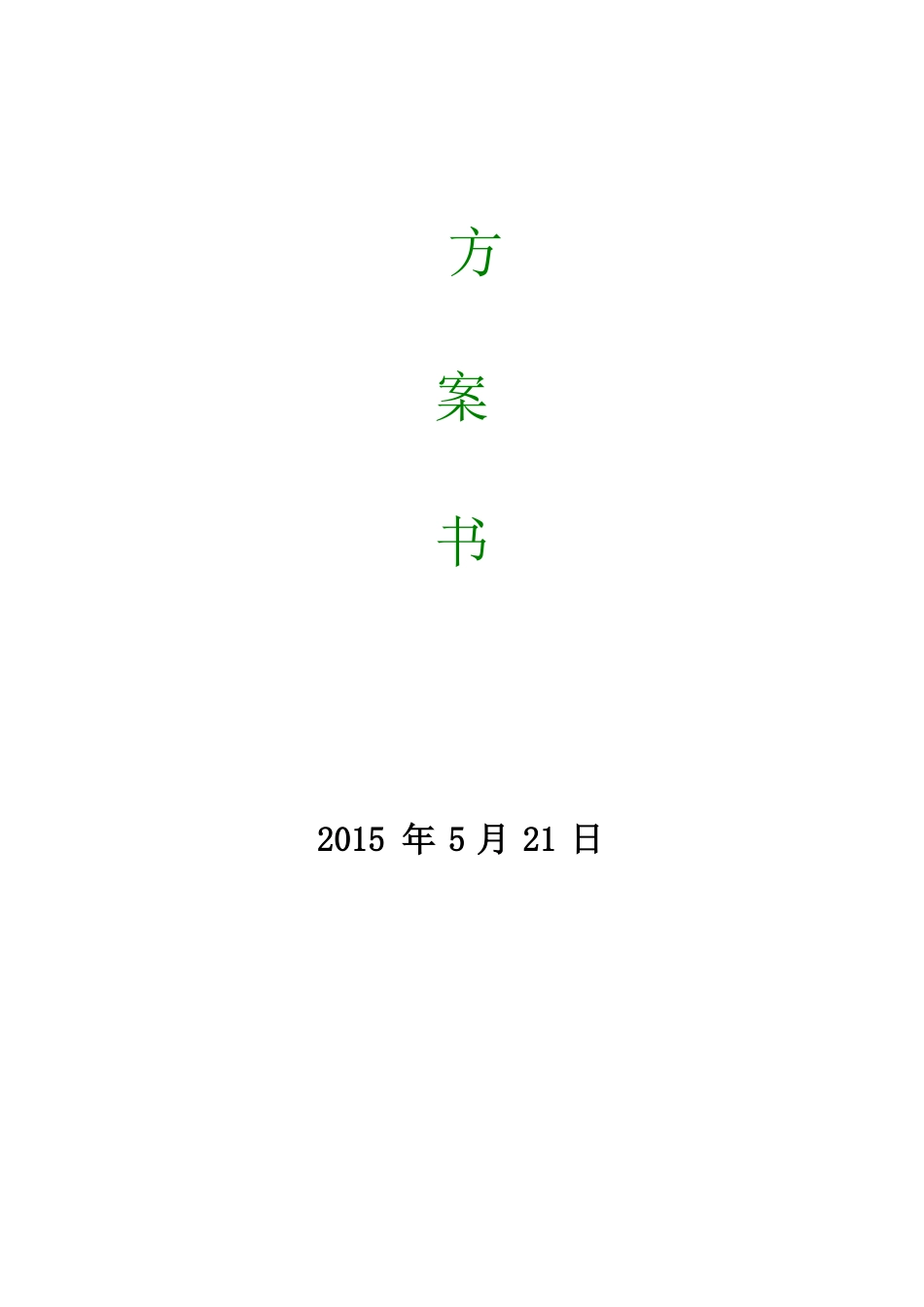

LED显示屏技术方案书_第1页
1/25

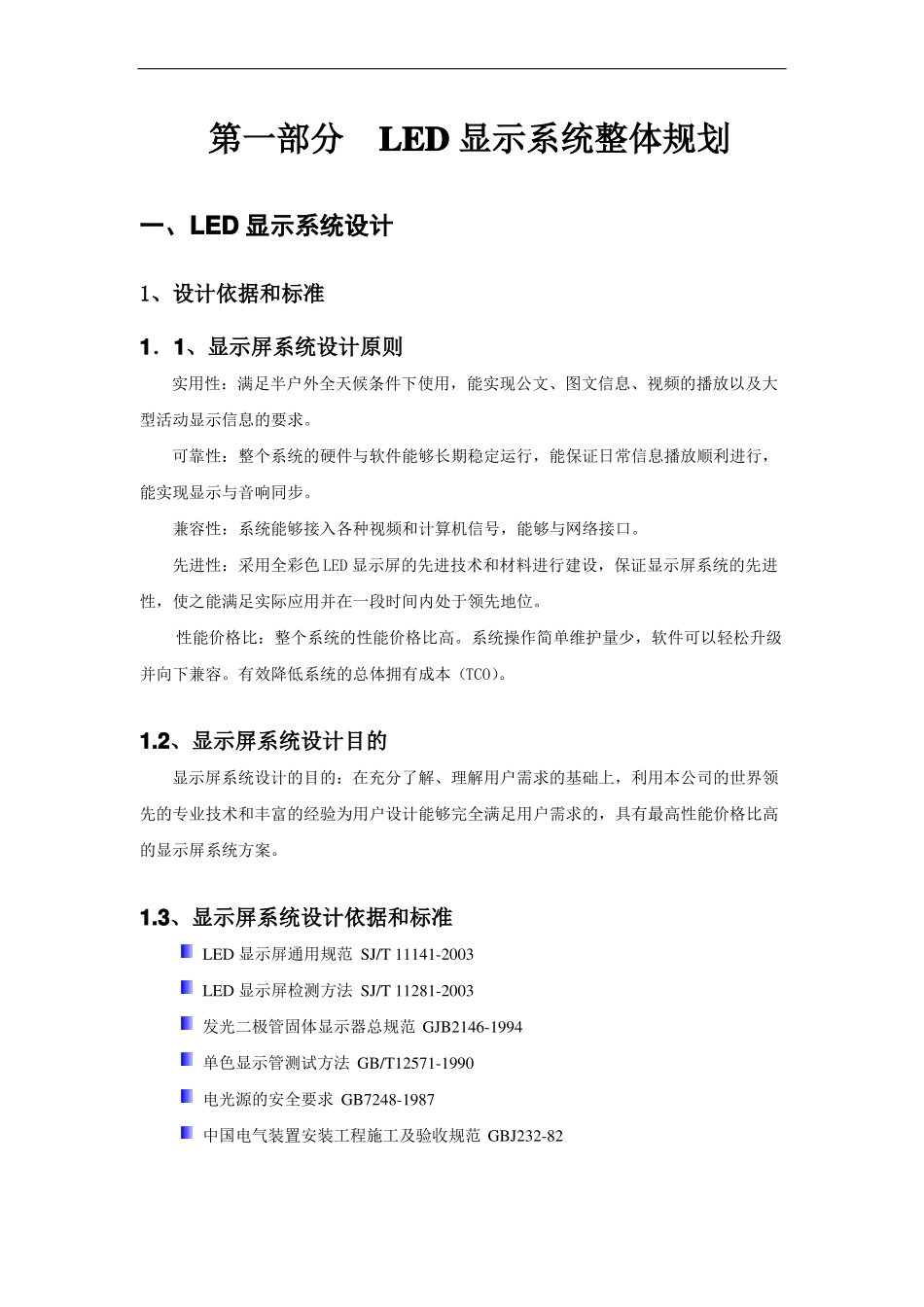

LED显示屏技术方案书_第2页
2/25

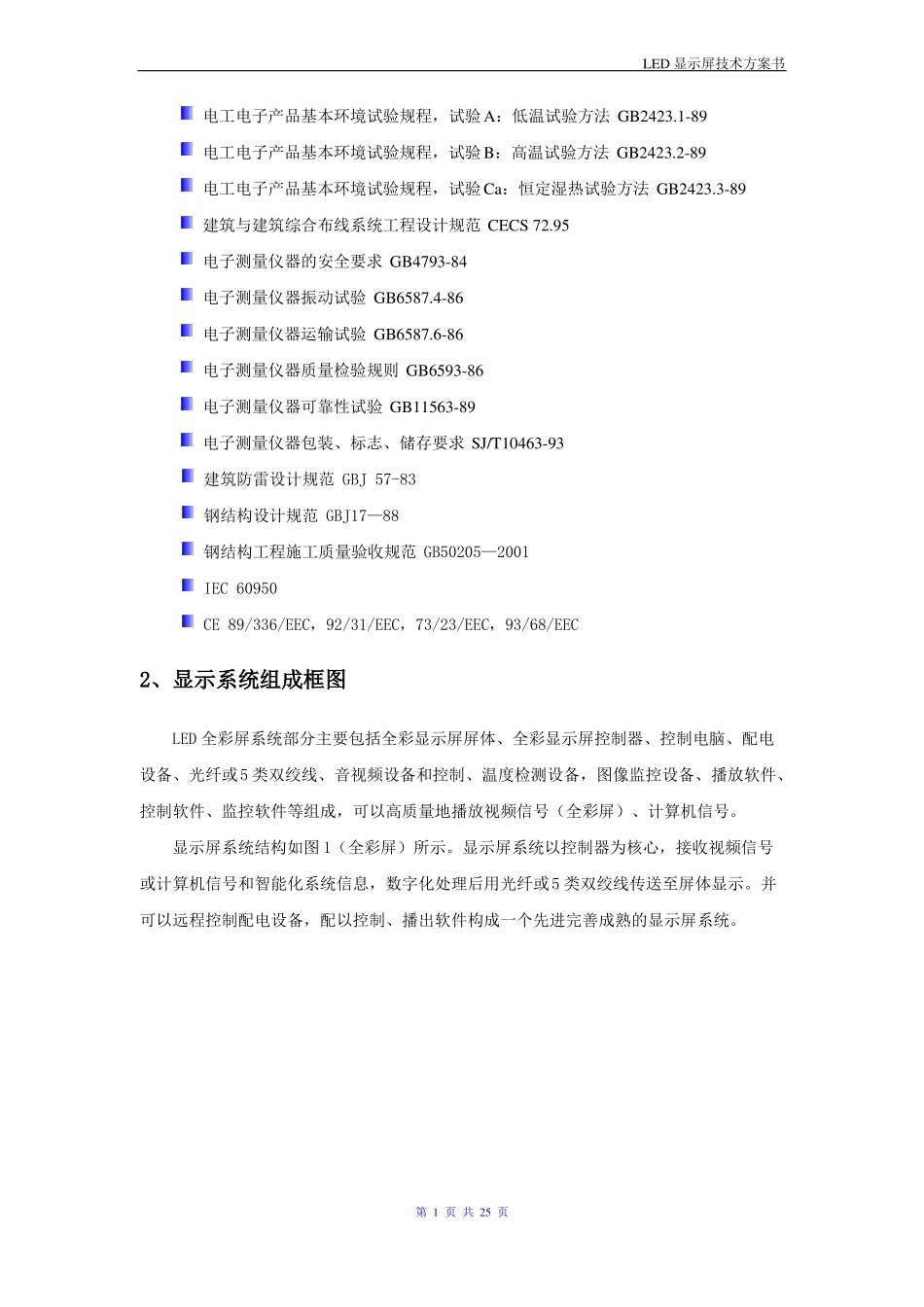

LED显示屏技术方案书_第3页
3/25
方案书2015 年 5 月 21 日第一部分LED 显示系统整体规划一、LED 显示系统设计1、设计依据和标准1.1、显示屏系统设计原则实用性:满足半户外全天候条件下使用,能实现公文、图文信息、视频的播放以及大型活动显示信息的要求。可靠性:整个系统的硬件与软件能够长期稳定运行,能保证日常信息播放顺利进行,能实现显示与音响同步。兼容性:系统能够接入各种视频和计算机信号,能够与网络接口。先进性:采用全彩色 LED 显示屏的先进技术和材料进行建设,保证显示屏系统的先进性,使之能满足实际应用并在一段时间内处于领先地位。性能价格比:整个系统的性能价格比高。系统操作简单维护量少,软件可以轻松升级并向下兼容。有效降低系统的总体拥有成本(TCO)。1.2、显示屏系统设计目的显示屏系统设计的目的:在充分了解、理解用户需求的基础上,利用本公司的世界领先的专业技术和丰富的经验为用户设计能够完全满足用户需求的,具有最高性能价格比高的显示屏系统方案。1.3、显示屏系统设计依据和标准LED 显示屏通用规范 SJ/T 11141-2003LED 显示屏检测方法 SJ/T 11281-2003发光二极管固体显示器总规范 GJB2146-1994单色显示管测试方法 GB/T12571-1990电光源的安全要求 GB7248-1987中国电气装置安装工程施工及验收规范 GBJ232-82LED 显示屏技术方案书电工电子产品基本环境试验规程,试验 A:低温试验方法 GB2423.1-89电工电子产品基本环境试验规程,试验 B:高温试验方法 GB2423.2-89电工电子产品基本环境试验规程,试验 Ca:恒定湿热试验方法 GB2423.3-89建筑与建筑综合布线系统工程设计规范 CECS 72.95电子测量仪器的安全要求 GB4793-84电子测量仪器振动试验 GB6587.4-86电子测量仪器运输试验 GB6587.6-86电子测量仪器质量检验规则 GB6593-86电子测量仪器可靠性试验 GB11563-89电子测量仪器包装、标志、储存要求 SJ/T10463-93建筑防雷设计规范 GBJ 57-83钢结构设计规范 GBJ17—88钢结构工程施工质量验收规范 GB50205—2001 IEC 60950 CE 89/336/EEC,92/31/EEC,73/23/EEC,93/68/EEC2、显示系统组成框图LED 全彩屏系统部分主要包括全彩显示屏屏体、全彩显示屏控制器、控制电脑、配电设备、光纤或5 类双绞线、音视频设备和控制、温度检测设备,图像监控设备、播放软件、控制软件、监控软件等组成,可以高质量地播放视频信号(全彩屏)、计算机信号。显示屏系统结构如图 1(全彩屏)所示。显示屏系统以控...
