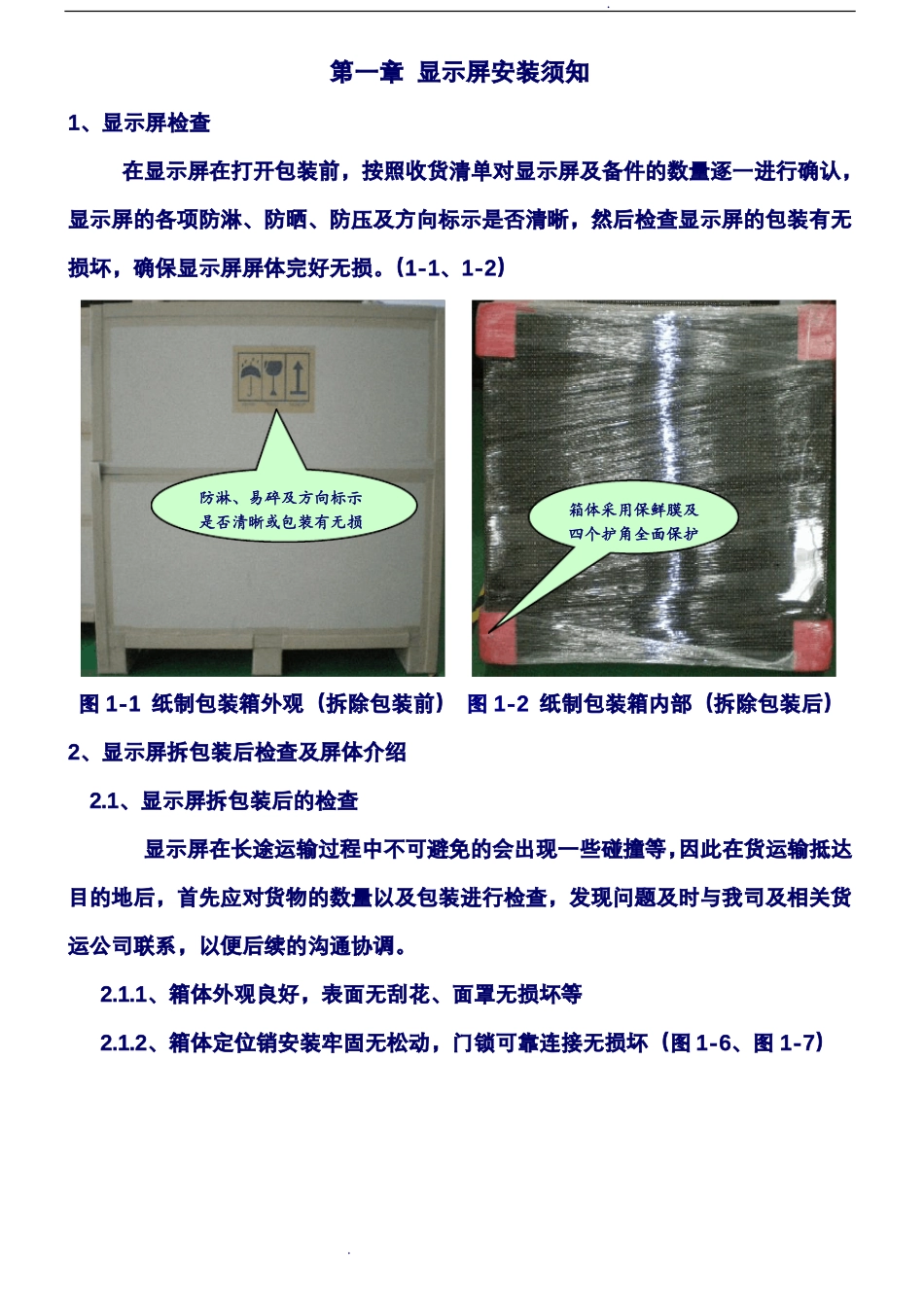

.第一章 显示屏安装须知1、显示屏检查在显示屏在打开包装前，按照收货清单对显示屏及备件的数量逐一进行确认，显示屏的各项防淋、防晒、防压及方向标示是否清晰，然后检查显示屏的包装有无损坏，确保显示屏屏体完好无损。（1-1、1-2）防淋、易碎及方向标示是否清晰或包装有无损箱体采用保鲜膜及四个护角全面保护图 1-1 纸制包装箱外观（拆除包装前） 图 1-2 纸制包装箱内部（拆除包装后）2、显示屏拆包装后检查及屏体介绍2.1、显示屏拆包装后的检查显示屏在长途运输过程中不可避免的会出现一些碰撞等，因此在货运输抵达目的地后，首先应对货物的数量以及包装进行检查，发现问题及时与我司及相关货运公司联系，以便后续的沟通协调。2.1.1、箱体外观良好，表面无刮花、面罩无损坏等2.1.2、箱体定位销安装牢固无松动，门锁可靠连接无损坏（图 1-6、图 1-7） . .门锁定位销图 1-6图 1-7开箱体门锁用钥匙图 1-82.2、显示屏屏体介绍2.2.1 箱体设计原理图（图 1-9）： . .图 1-92.2.2、箱体内部布局图（图 1-10） . .紧固用螺丝孔风扇排线DC5V线门锁环扣接收卡通风孔供电电源地线接线座到接线座连接线AC220V接线座图 1-103、显示屏备件的检查根据收货清单打开显示屏备件箱，逐一检查备件种类及数量，确认无遗漏项目4、常用安装件及工具介绍4.1、扳手（图 1-11）主要用来固定箱体与箱体之间的连接片用。 .图 1-11（选配参考） .4.2、螺丝刀（图 1-12、图 1-13、图 1-14）图 1-12 型螺丝刀主要用来固定连箱电源线，或在有需要的时候进行模组的拆卸。图 1-12(选配参考)图 1-13 型螺丝刀主要用来拆卸面罩上螺丝。图 1-13(选配参考)图 1-14 型螺丝刀主要用来固定连箱电源线，或在有需要的时候进行模组的拆卸。4.3、连接片及固定螺丝（图 1-15）图 1-15 中： .图 1-14(选配参考) .螺丝连接片图 1-15图 1-16图 1-174.4、连箱电源线（图 1-18）、万用表（图 1-19）、信号线（图 1-20）图 1-18 主要用作箱体间电源的连通。图 1-19 为数字万用表， . .图 1-20 主要用作箱体间信号的级联（网线长度、型号等可图 1-21根据实际现场要求定制，为显示屏用国标 568B 网线制作示意图供参考）图 1-21图 1-18图 1-19两 端 均采 用 国标568B接法图 1-20第二章 常见的几种显示屏结构安装方式介绍根据客户装屏地点确定安装方式，以下简单介绍常见的几种安装：1、堆砌式堆砌式主要以墙体为承重载体， .并...
