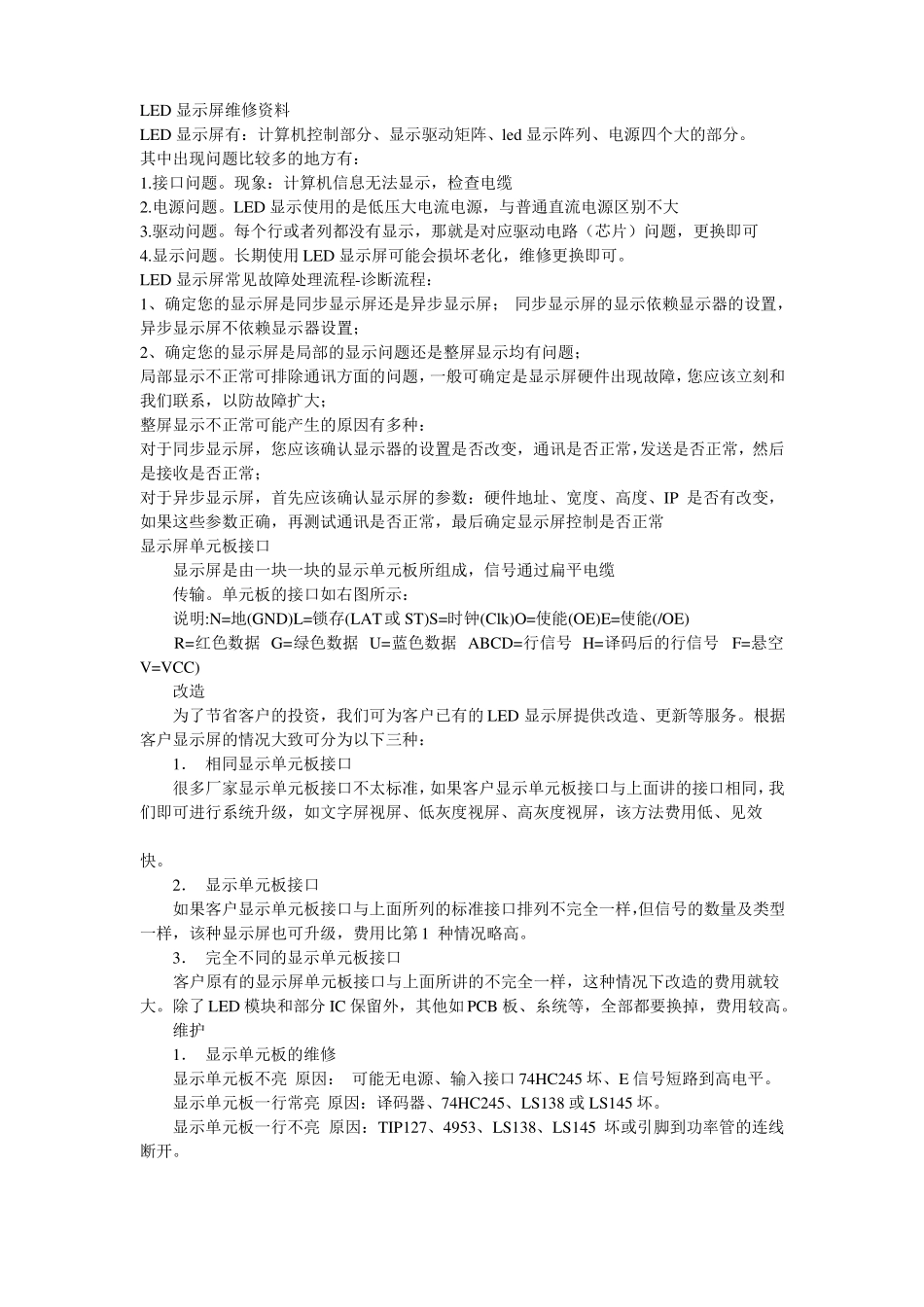

LED 显示屏维修资料LED 显示屏有：计算机控制部分、显示驱动矩阵、led 显示阵列、电源四个大的部分。其中出现问题比较多的地方有：1.接口问题。现象：计算机信息无法显示，检查电缆2.电源问题。LED 显示使用的是低压大电流电源，与普通直流电源区别不大3.驱动问题。每个行或者列都没有显示，那就是对应驱动电路（芯片）问题，更换即可4.显示问题。长期使用 LED 显示屏可能会损坏老化，维修更换即可。LED 显示屏常见故障处理流程-诊断流程：1、确定您的显示屏是同步显示屏还是异步显示屏； 同步显示屏的显示依赖显示器的设置，异步显示屏不依赖显示器设置；2、确定您的显示屏是局部的显示问题还是整屏显示均有问题；局部显示不正常可排除通讯方面的问题，一般可确定是显示屏硬件出现故障，您应该立刻和我们联系，以防故障扩大；整屏显示不正常可能产生的原因有多种：对于同步显示屏，您应该确认显示器的设置是否改变，通讯是否正常，发送是否正常，然后是接收是否正常；对于异步显示屏，首先应该确认显示屏的参数：硬件地址、宽度、高度、IP 是否有改变，如果这些参数正确，再测试通讯是否正常，最后确定显示屏控制是否正常显示屏单元板接口显示屏是由一块一块的显示单元板所组成，信号通过扁平电缆传输。单元板的接口如右图所示：说明:N=地(GND)L=锁存(LAT或 ST)S=时钟(Clk)O=使能(OE)E=使能(/OE)R=红色数据 G=绿色数据 U=蓝色数据 ABCD=行信号 H=译码后的行信号 F=悬空V=VCC)改造为了节省客户的投资，我们可为客户已有的 LED 显示屏提供改造、更新等服务。根据客户显示屏的情况大致可分为以下三种：1． 相同显示单元板接口很多厂家显示单元板接口不太标准，如果客户显示单元板接口与上面讲的接口相同，我们即可进行系统升级，如文字屏视屏、低灰度视屏、高灰度视屏，该方法费用低、见效快。2． 显示单元板接口如果客户显示单元板接口与上面所列的标准接口排列不完全一样，但信号的数量及类型一样，该种显示屏也可升级，费用比第 1 种情况略高。3． 完全不同的显示单元板接口客户原有的显示屏单元板接口与上面所讲的不完全一样，这种情况下改造的费用就较大。除了 LED 模块和部分 IC 保留外，其他如 PCB 板、糸统等，全部都要换掉，费用较高。维护1． 显示单元板的维修显示单元板不亮 原因： 可能无电源、输入接口 74HC245 坏、E 信号短路到高电平。显示单元板一行常亮 原因：译码器、74HC245、LS138 或 LS14...
