LED显示屏维护手册

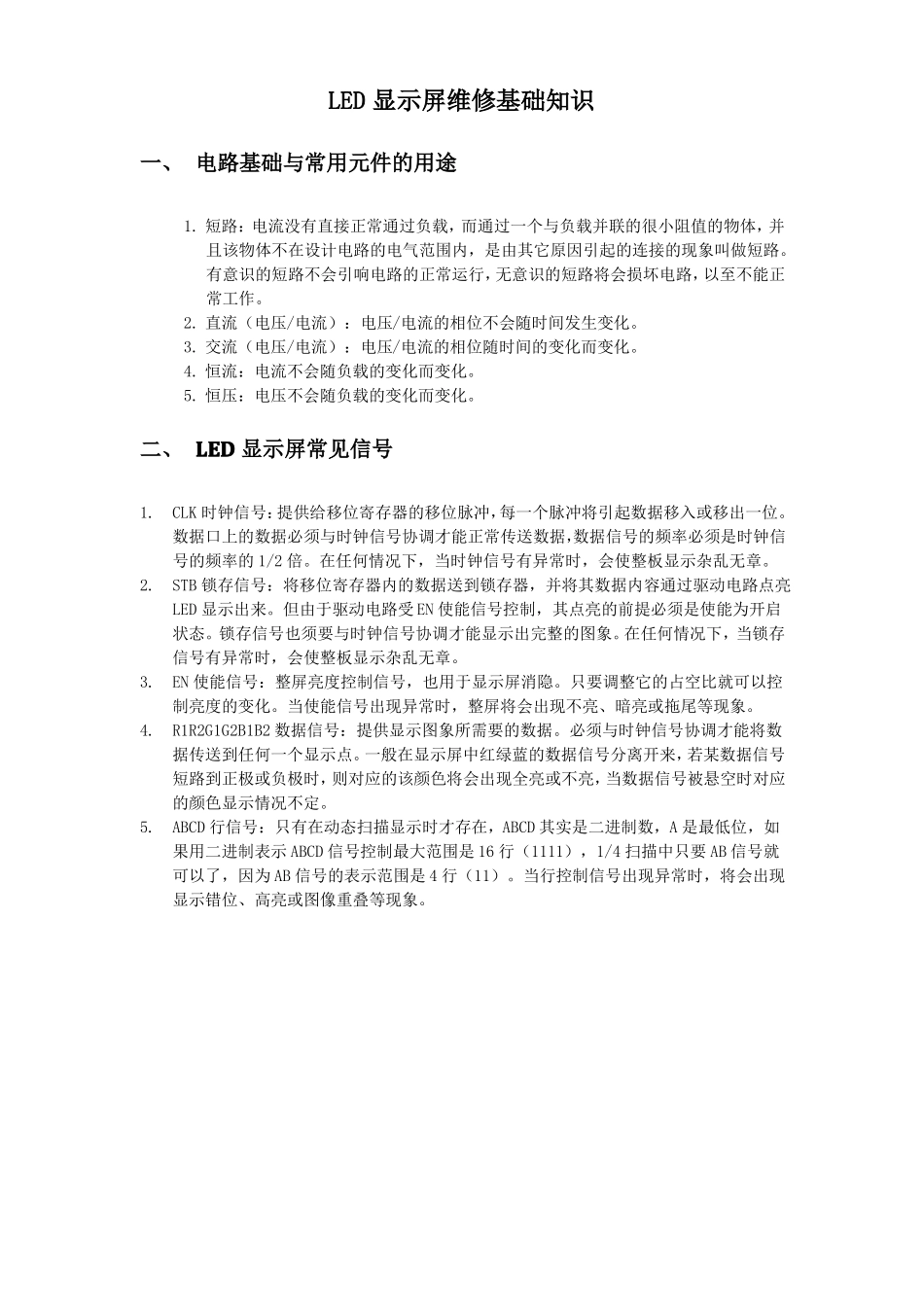

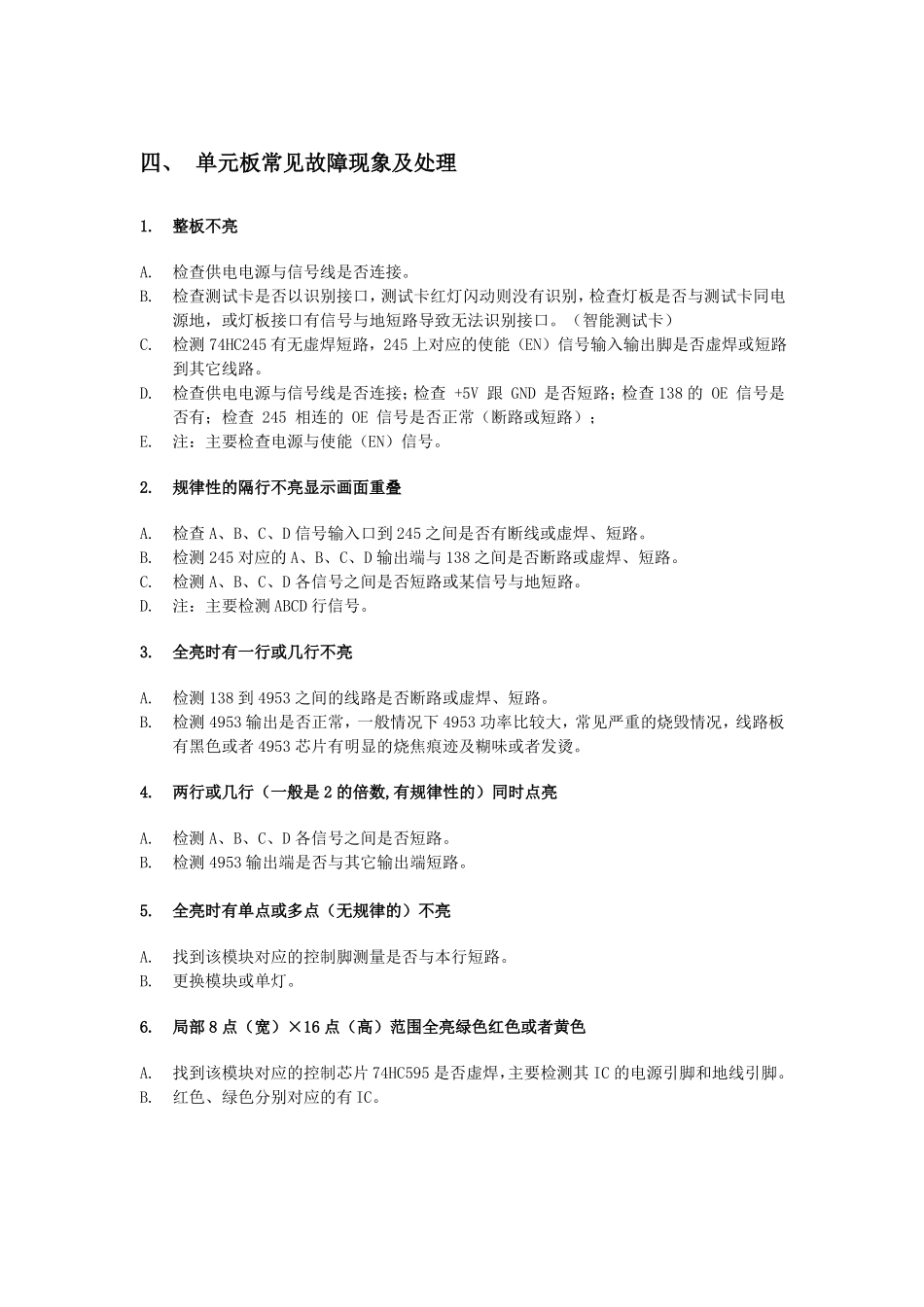

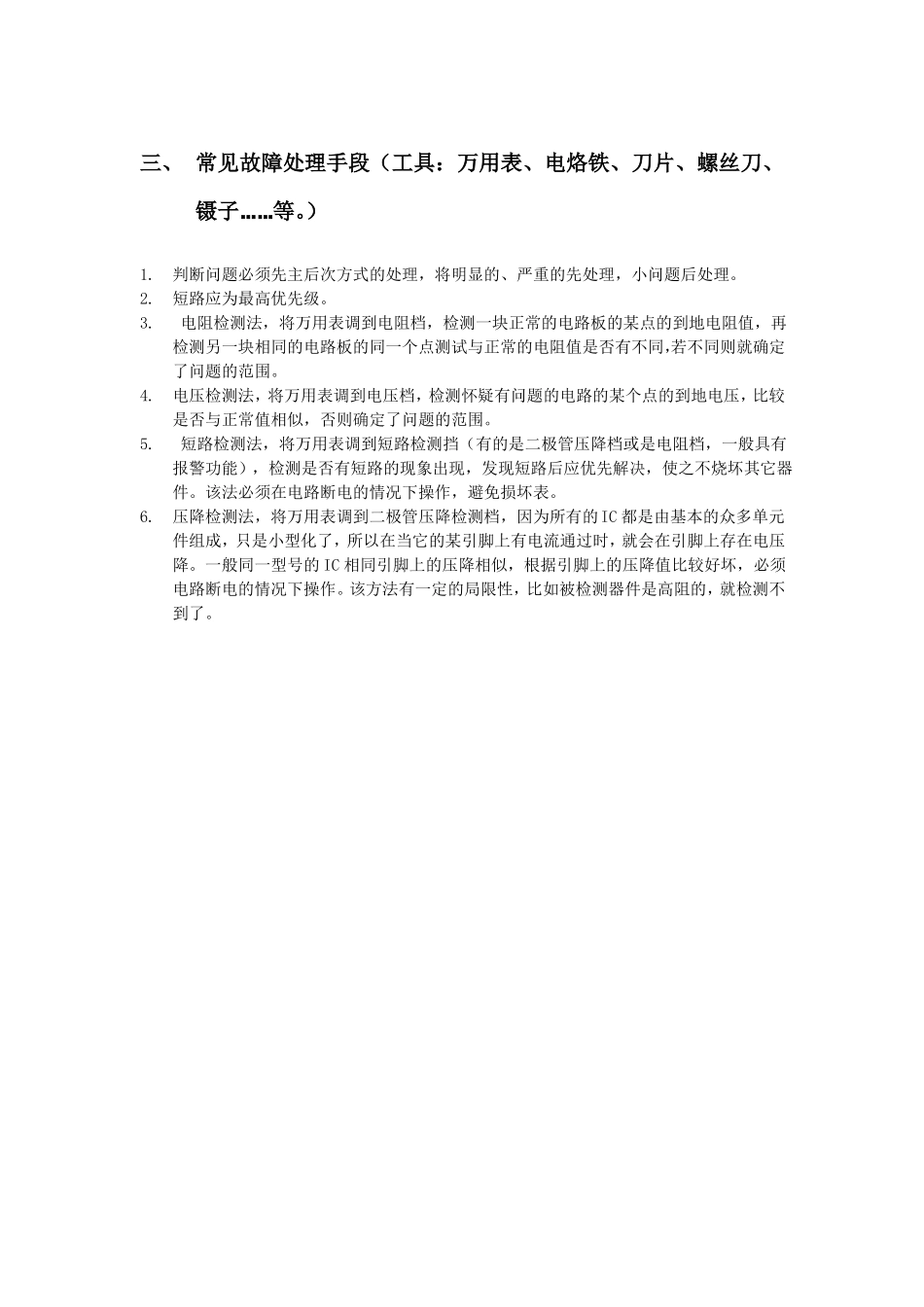

LED 显示屏维修基础知识一、 电路基础与常用元件的用途1. 短路：电流没有直接正常通过负载，而通过一个与负载并联的很小阻值的物体，并且该物体不在设计电路的电气范围内，是由其它原因引起的连接的现象叫做短路。有意识的短路不会引响电路的正常运行，无意识的短路将会损坏电路，以至不能正常工作。2. 直流（电压/电流）：电压/电流的相位不会随时间发生变化。3. 交流（电压/电流）：电压/电流的相位随时间的变化而变化。4. 恒流：电流不会随负载的变化而变化。5. 恒压：电压不会随负载的变化而变化。二、 LED 显示屏常见信号1.CLK 时钟信号：提供给移位寄存器的移位脉冲，每一个脉冲将引起数据移入或移出一位。数据口上的数据必须与时钟信号协调才能正常传送数据，数据信号的频率必须是时钟信号的频率的 1/2 倍。在任何情况下，当时钟信号有异常时，会使整板显示杂乱无章。2.STB 锁存信号：将移位寄存器内的数据送到锁存器，并将其数据内容通过驱动电路点亮LED 显示出来。但由于驱动电路受 EN 使能信号控制，其点亮的前提必须是使能为开启状态。锁存信号也须要与时钟信号协调才能显示出完整的图象。在任何情况下，当锁存信号有异常时，会使整板显示杂乱无章。3.EN 使能信号：整屏亮度控制信号，也用于显示屏消隐。只要调整它的占空比就可以控制亮度的变化。当使能信号出现异常时，整屏将会出现不亮、暗亮或拖尾等现象。4.R1R2G1G2B1B2 数据信号：提供显示图象所需要的数据。必须与时钟信号协调才能将数据传送到任何一个显示点。一般在显示屏中红绿蓝的数据信号分离开来，若某数据信号短路到正极或负极时，则对应的该颜色将会出现全亮或不亮，当数据信号被悬空时对应的颜色显示情况不定。5.ABCD 行信号：只有在动态扫描显示时才存在，ABCD 其实是二进制数，A 是最低位，如果用二进制表示 ABCD 信号控制最大范围是 16 行（1111），1/4 扫描中只要 AB 信号就可以了，因为 AB 信号的表示范围是 4 行（11）。当行控制信号出现异常时，将会出现显示错位、高亮或图像重叠等现象。三、 常见故障处理手段（工具：万用表、电烙铁、刀片、螺丝刀、镊子……等。）1.判断问题必须先主后次方式的处理，将明显的、严重的先处理，小问题后处理。2.短路应为最高优先级。3.电阻检测法，将万用表调到电阻档，检测一块正常的电路板的某点的到地电阻值，再检测另一块相同的电路板的同一个点测试与正常的电阻值是否有不同，若不同则就...
