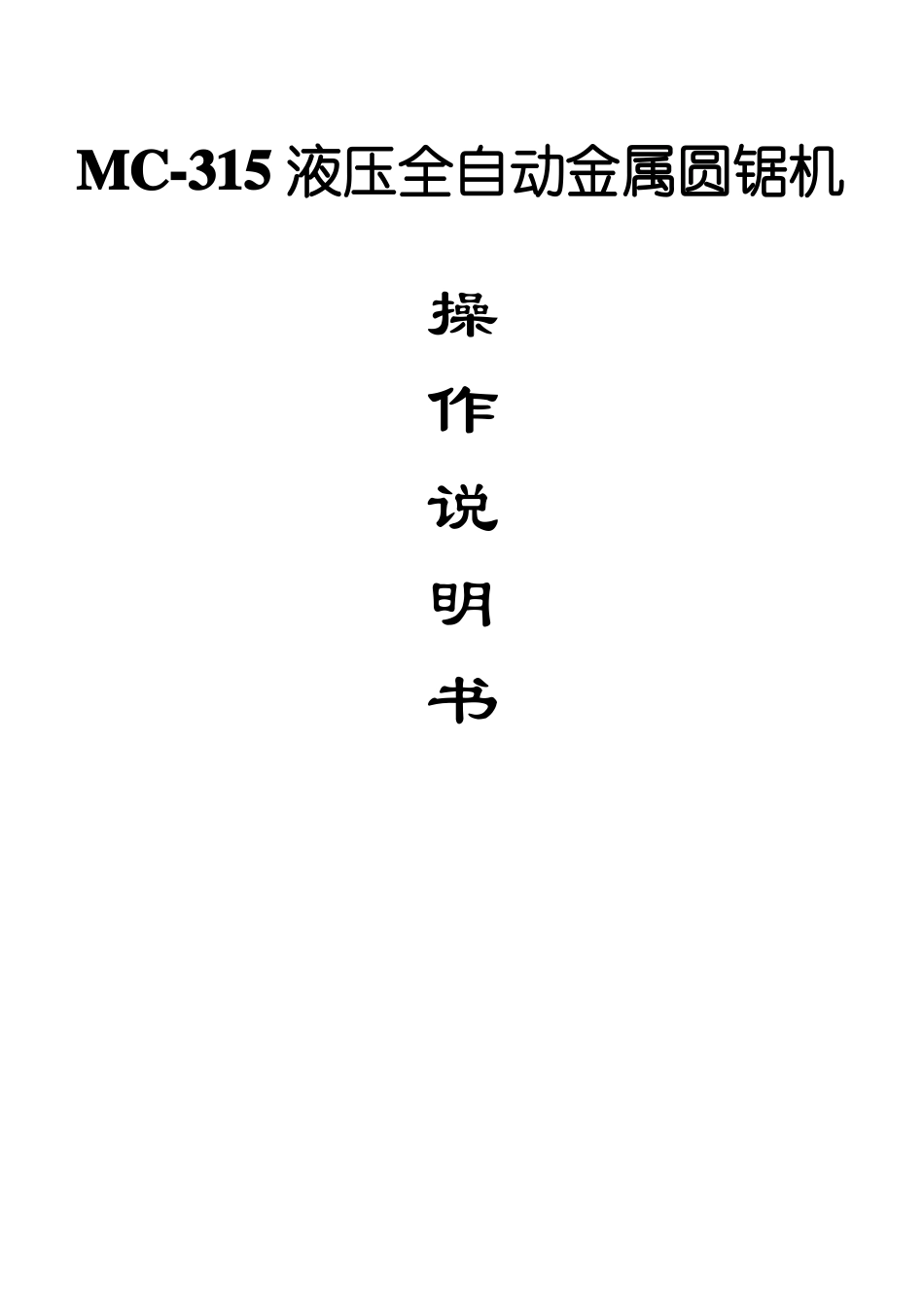

MC-315油压金属圆锯机说明书

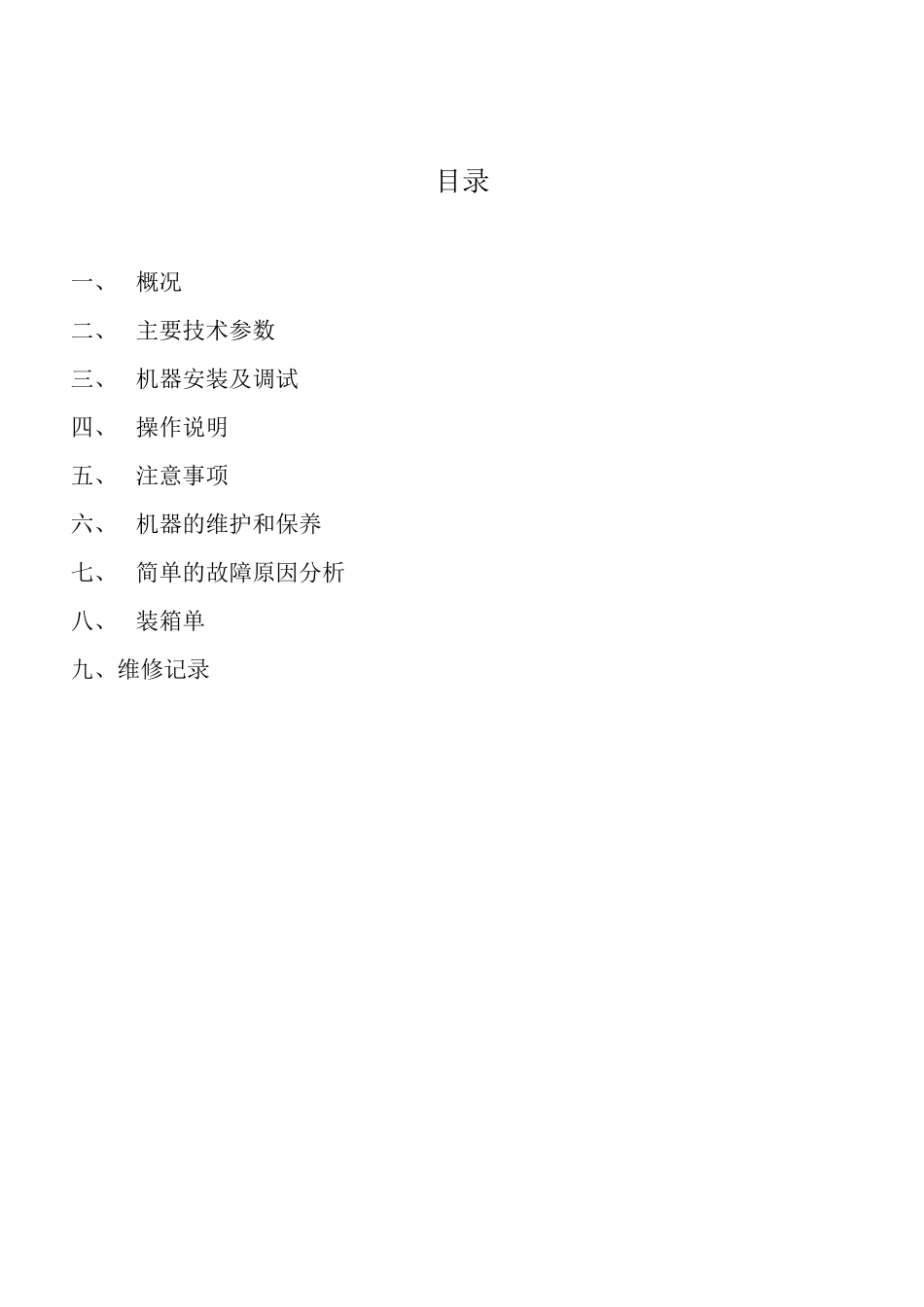

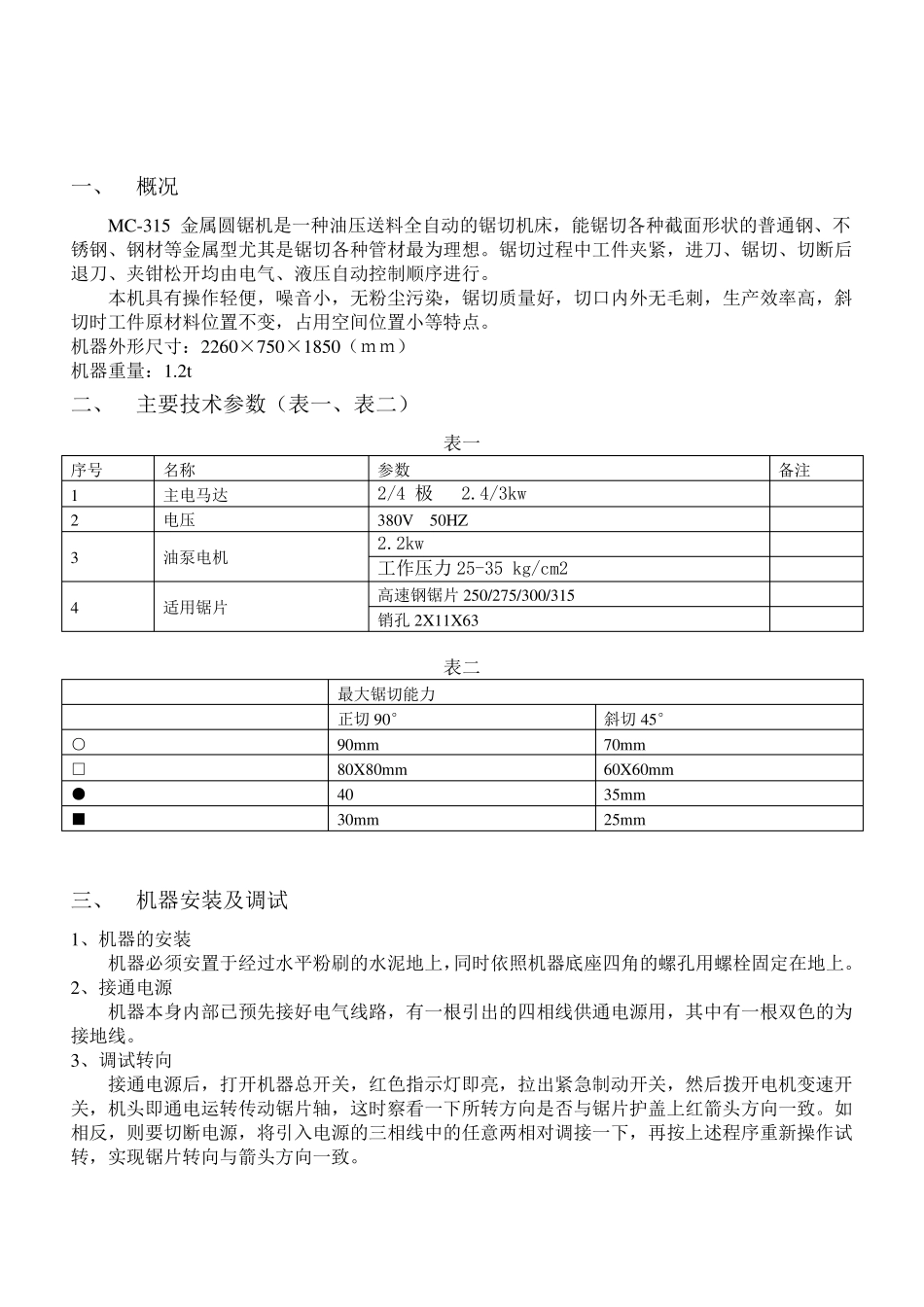

MC-315 液压全自动金属圆锯机操作说明书目录一、概况二、主要技术参数三、机器安装及调试四、操作说明五、注意事项六、机器的维护和保养七、简单的故障原因分析八、装箱单九、维修记录一、概况MC-315 金属圆锯机是一种油压送料全自动的锯切机床，能锯切各种截面形状的普通钢、不锈钢、钢材等金属型尤其是锯切各种管材最为理想。锯切过程中工件夹紧，进刀、锯切、切断后退刀、夹钳松开均由电气、液压自动控制顺序进行。本机具有操作轻便，噪音小，无粉尘污染，锯切质量好，切口内外无毛刺，生产效率高，斜切时工件原材料位置不变，占用空间位置小等特点。机器外形尺寸：2260×750×1850（ｍｍ）机器重量：1.2t二、主要技术参数（表一、表二）表一序号1234名称主电马达电压油泵电机适用锯片参数备注2/4 极 2.4/3kw380V50HZ2.2kw工作压力 25-35 kg/cm2高速钢锯片 250/275/300/315销孔 2X11X63表二○□●■最大锯切能力正切 90°90mm80X80mm4030mm斜切 45°70mm60X60mm35mm25mm三、机器安装及调试1、机器的安装机器必须安置于经过水平粉刷的水泥地上，同时依照机器底座四角的螺孔用螺栓固定在地上。2、接通电源机器本身内部已预先接好电气线路，有一根引出的四相线供通电源用，其中有一根双色的为接地线。3、调试转向接通电源后，打开机器总开关，红色指示灯即亮，拉出紧急制动开关，然后拨开电机变速开关，机头即通电运转传动锯片轴，这时察看一下所转方向是否与锯片护盖上红箭头方向一致。如相反，则要切断电源，将引入电源的三相线中的任意两相对调接一下，再按上述程序重新操作试转，实现锯片转向与箭头方向一致。四、操作说明1、接通电源，试准转向，加注 3/4 水箱，浓度为 1：10 的乳化液。然后关闭电源和气源。2、装上锯片，锯齿尖方向要与安全护盖上箭头所示方向相同。3、选择转速：应视工件大小和材质，正确选用锯片转速。本机主电机为变极变速电机，分快慢两档，选择开关位于主电机的接线盒上。锯切管壁 2mm 以下的高频焊管时，应选择快档；慢速适合于管壁较厚、实心棒材和铜材的锯切。五、注意事项1、操作本机器请戴上安全眼镜。2、开机前必须检查锯片安全护盖是否装妥。3、操作人员不可穿宽松服，不可留长头发，预防卷入机器。4、须按本机器设计功能范围内使用。5、被锯切工件必须被夹钳牢固夹紧。6、不能使用钝了的锯片。7、禁止水泵无水、油泵无油情况下开机。8、发生异常情况时只需将紧急制动开关往里推上，机头即回升...
