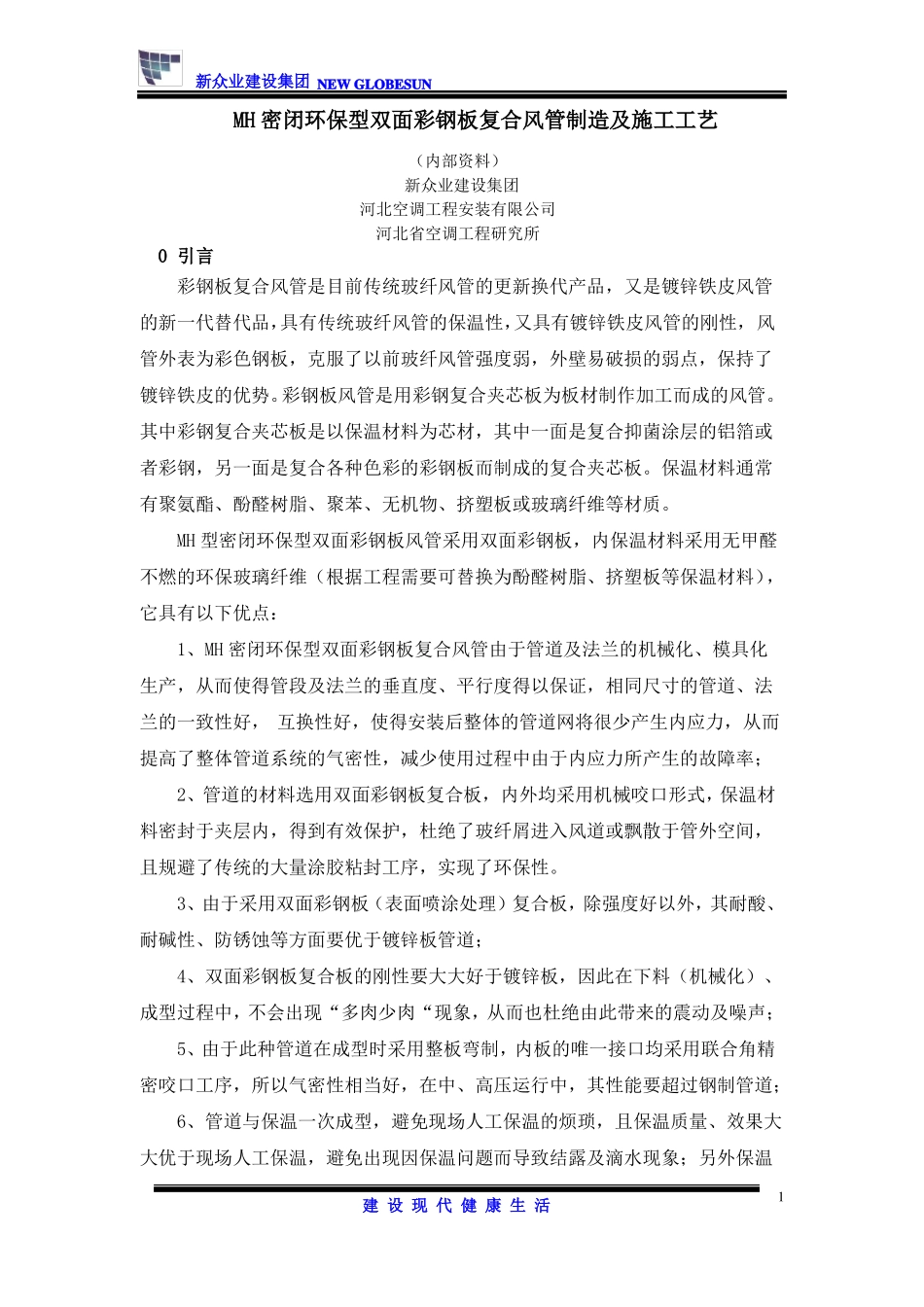

新众业建设集团 NEW GLOBESUNMH 密闭环保型双面彩钢板复合风管制造及施工工艺（内部资料）新众业建设集团河北空调工程安装有限公司河北省空调工程研究所0 引言彩钢板复合风管是目前传统玻纤风管的更新换代产品，又是镀锌铁皮风管的新一代替代品，具有传统玻纤风管的保温性，又具有镀锌铁皮风管的刚性，风管外表为彩色钢板，克服了以前玻纤风管强度弱，外壁易破损的弱点，保持了镀锌铁皮的优势。彩钢板风管是用彩钢复合夹芯板为板材制作加工而成的风管。其中彩钢复合夹芯板是以保温材料为芯材，其中一面是复合抑菌涂层的铝箔或者彩钢，另一面是复合各种色彩的彩钢板而制成的复合夹芯板。保温材料通常有聚氨酯、酚醛树脂、聚苯、无机物、挤塑板或玻璃纤维等材质。MH 型密闭环保型双面彩钢板风管采用双面彩钢板，内保温材料采用无甲醛不燃的环保玻璃纤维（根据工程需要可替换为酚醛树脂、挤塑板等保温材料），它具有以下优点：1、MH 密闭环保型双面彩钢板复合风管由于管道及法兰的机械化、模具化生产，从而使得管段及法兰的垂直度、平行度得以保证，相同尺寸的管道、法兰的一致性好， 互换性好，使得安装后整体的管道网将很少产生内应力，从而提高了整体管道系统的气密性，减少使用过程中由于内应力所产生的故障率； 2、管道的材料选用双面彩钢板复合板，内外均采用机械咬口形式，保温材料密封于夹层内，得到有效保护，杜绝了玻纤屑进入风道或飘散于管外空间，且规避了传统的大量涂胶粘封工序，实现了环保性。3、由于采用双面彩钢板（表面喷涂处理）复合板，除强度好以外，其耐酸、耐碱性、防锈蚀等方面要优于镀锌板管道； 4、双面彩钢板复合板的刚性要大大好于镀锌板，因此在下料（机械化）、成型过程中，不会出现“多肉少肉“现象，从而也杜绝由此带来的震动及噪声； 5、由于此种管道在成型时采用整板弯制，内板的唯一接口均采用联合角精密咬口工序，所以气密性相当好，在中、高压运行中，其性能要超过钢制管道； 6、管道与保温一次成型，避免现场人工保温的烦琐，且保温质量、效果大大优于现场人工保温，避免出现因保温问题而导致结露及滴水现象；另外保温建 设 现 代 健 康 生 活1新众业建设集团 NEW GLOBESUN工序的取消，可以大大减少人工费用，降低施工成本； 7、此种管道由于采用 PVC 封闭式法兰（或铝合金断桥隔热法兰），加之配合以双面彩板为阀体的阀门，管道中“冷桥“的问题将彻底解决； 8、PVC 封闭式法兰的连...
