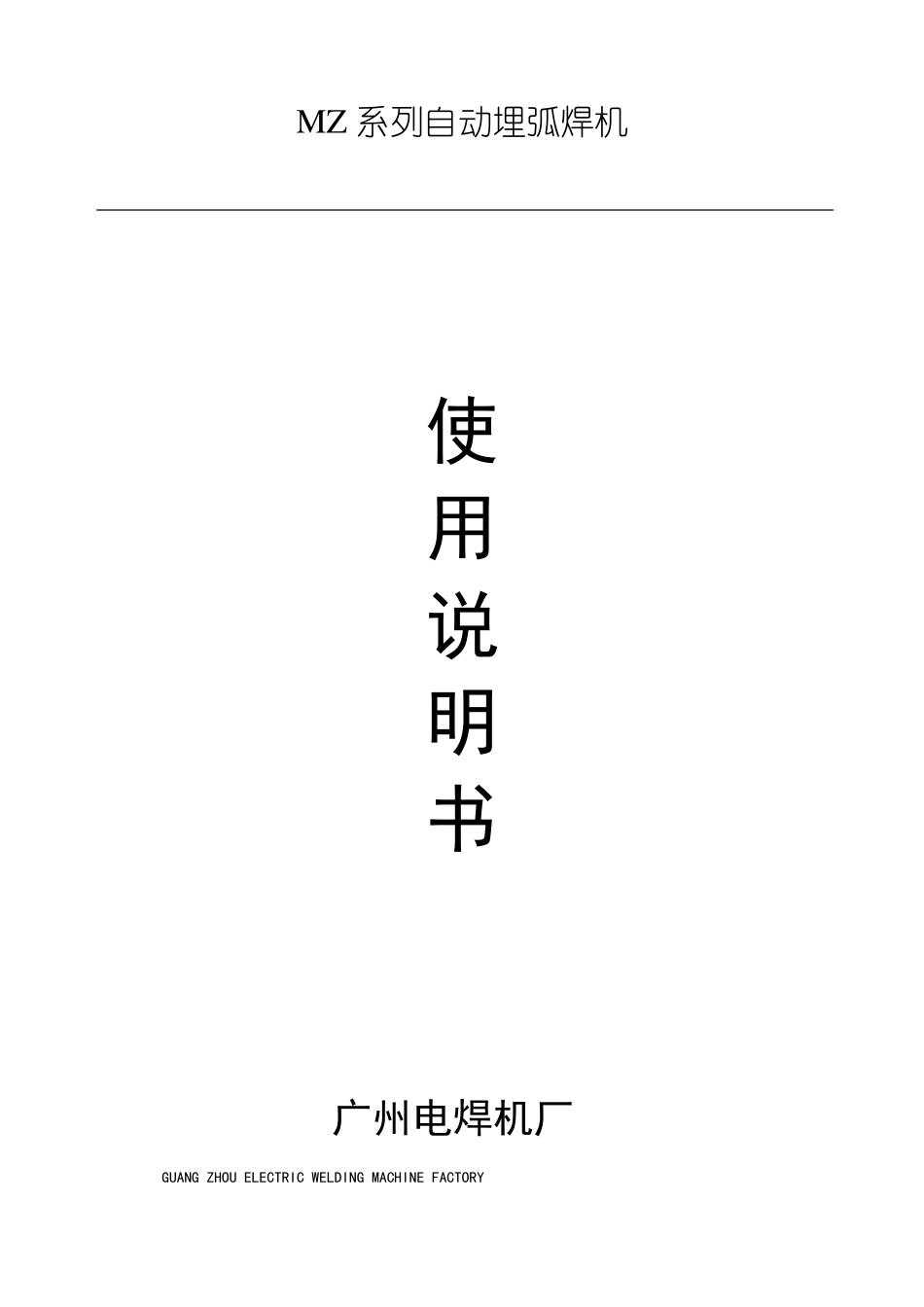

MZ系列自动埋弧焊机使用说明书

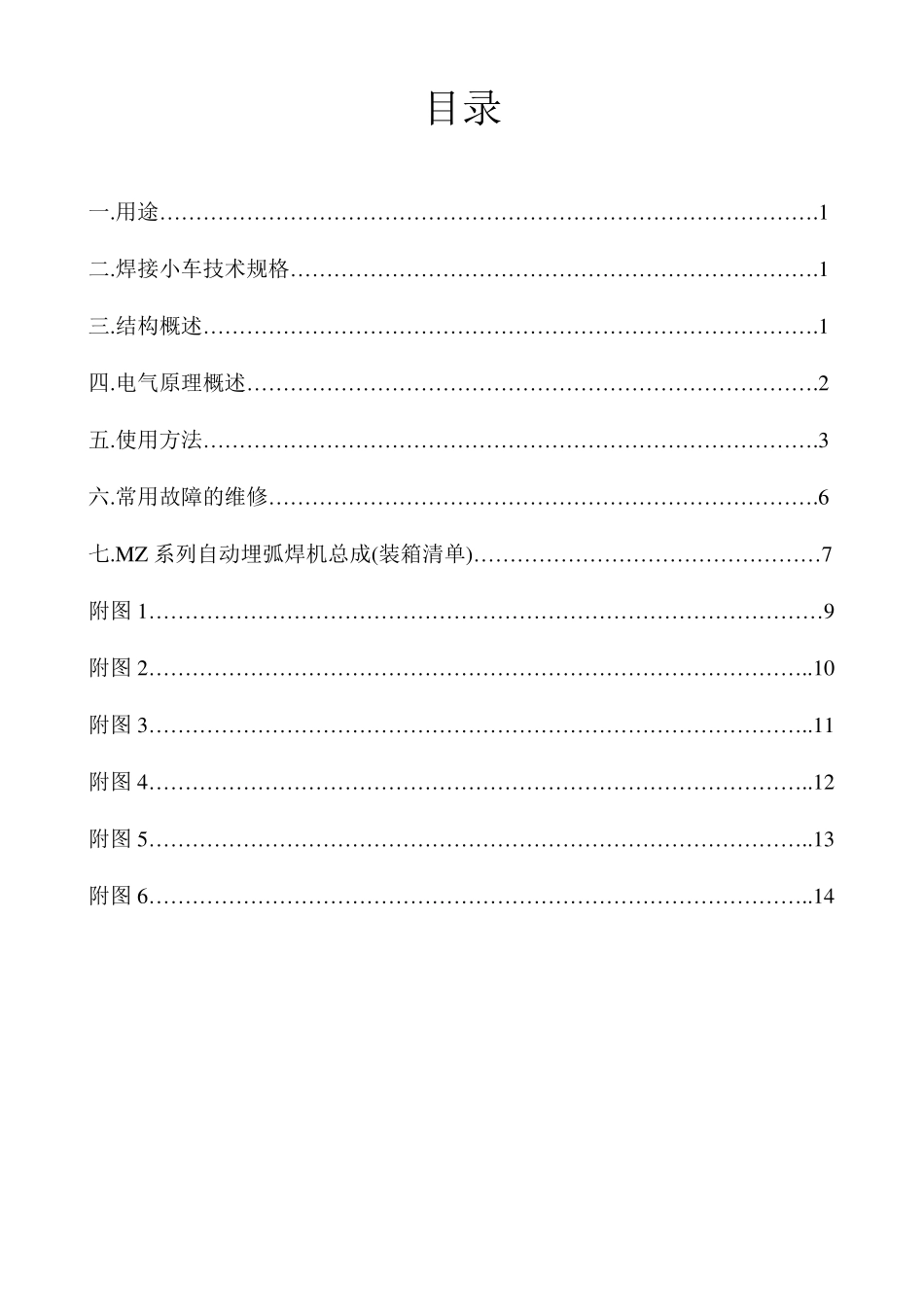

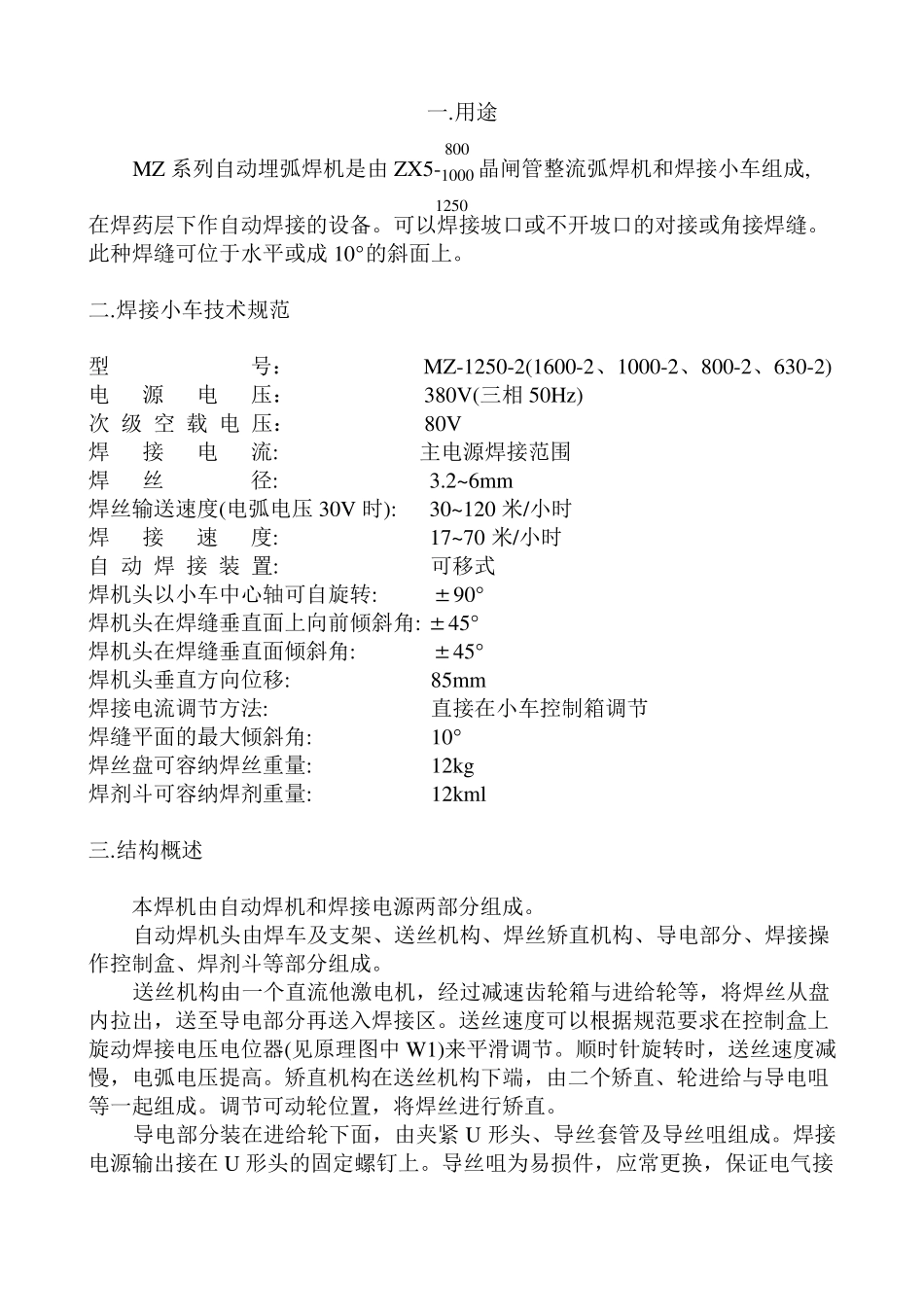

MZ 系列自动埋弧焊机GUANG ZHOU ELECTRIC WELDING MACHINE FACTORY使用说明书广州电焊机厂目录一.用途……………………………………………………………………………….1二.焊接小车技术规格……………………………………………………………….1三.结构概述………………………………………………………………………….1四.电气原理概述…………………………………………………………………….2五.使用方法………………………………………………………………………….3六.常用故障的维修………………………………………………………………….6七.MZ 系列自动埋弧焊机总成(装箱清单)…………………………………………7附图 1…………………………………………………………………………………9附图 2………………………………………………………………………………..10附图 3………………………………………………………………………………..11附图 4………………………………………………………………………………..12附图 5………………………………………………………………………………..13附图 6………………………………………………………………………………..14一.用途800MZ 系列自动埋弧焊机是由 ZX5-1000 晶闸管整流弧焊机和焊接小车组成,1250在焊药层下作自动焊接的设备。可以焊接坡口或不开坡口的对接或角接焊缝。此种焊缝可位于水平或成 10的斜面上。二.焊接小车技术规范型号：MZ-1250-2(1600-2、1000-2、800-2、630-2)电源电压：380V(三相 50Hz)次 级 空 载 电 压：80V焊接电流:主电源焊接范围焊丝径:3.2~6mm焊丝输送速度(电弧电压 30V 时):30~120 米/小时焊接速度:17~70 米/小时自 动 焊 接 装 置:可移式焊机头以小车中心轴可自旋转:90焊机头在焊缝垂直面上向前倾斜角: 45焊机头在焊缝垂直面倾斜角:45焊机头垂直方向位移:85mm焊接电流调节方法:直接在小车控制箱调节焊缝平面的最大倾斜角:10焊丝盘可容纳焊丝重量:12kg焊剂斗可容纳焊剂重量:12kml三.结构概述本焊机由自动焊机和焊接电源两部分组成。自动焊机头由焊车及支架、送丝机构、焊丝矫直机构、导电部分、焊接操作控制盒、焊剂斗等部分组成。送丝机构由一个直流他激电机，经过减速齿轮箱与进给轮等，将焊丝从盘内拉出，送至导电部分再送入焊接区。送丝速度可以根据规范要求在控制盒上旋动焊接电压电位器(见原理图中 W1)来平滑调...
