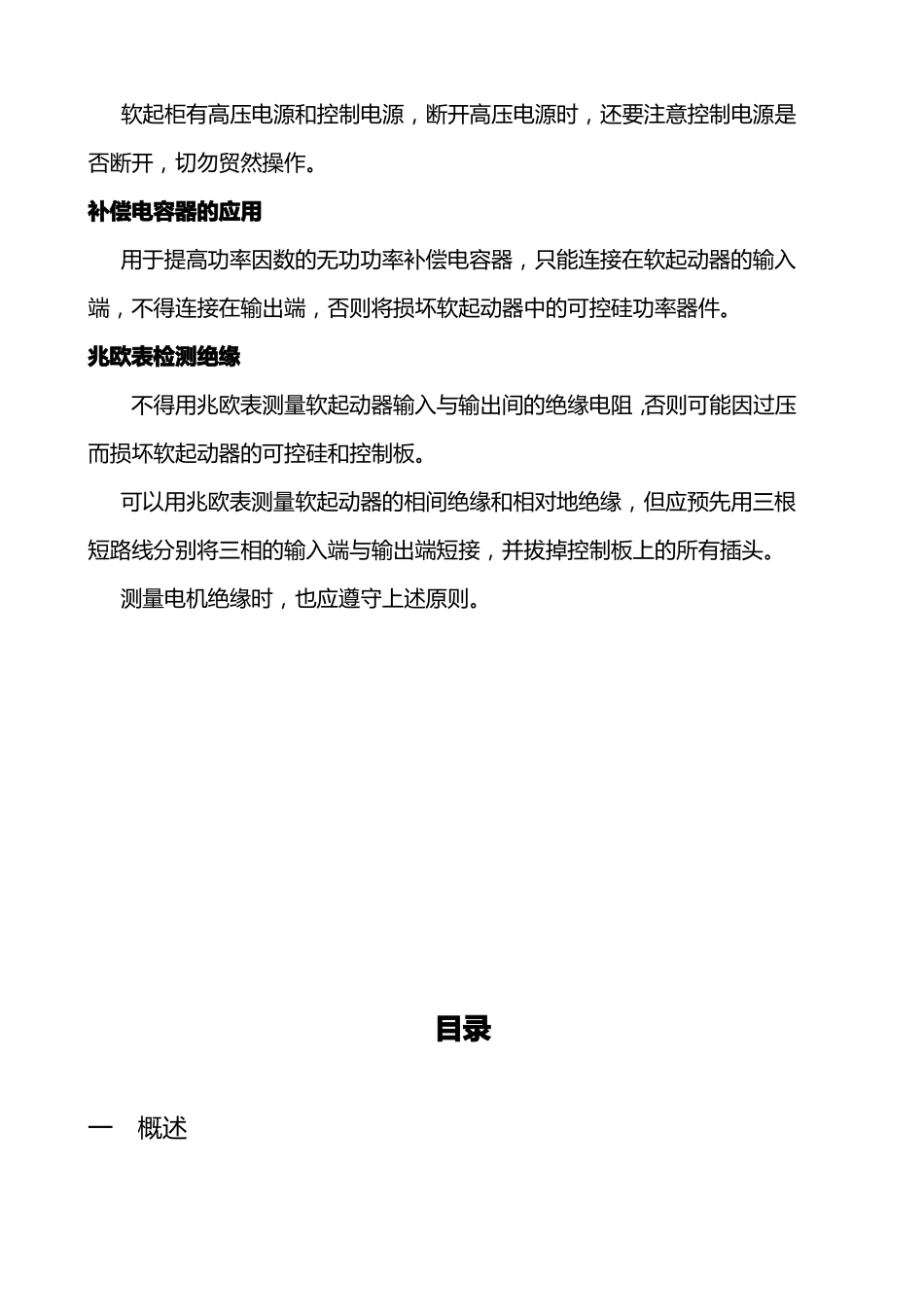

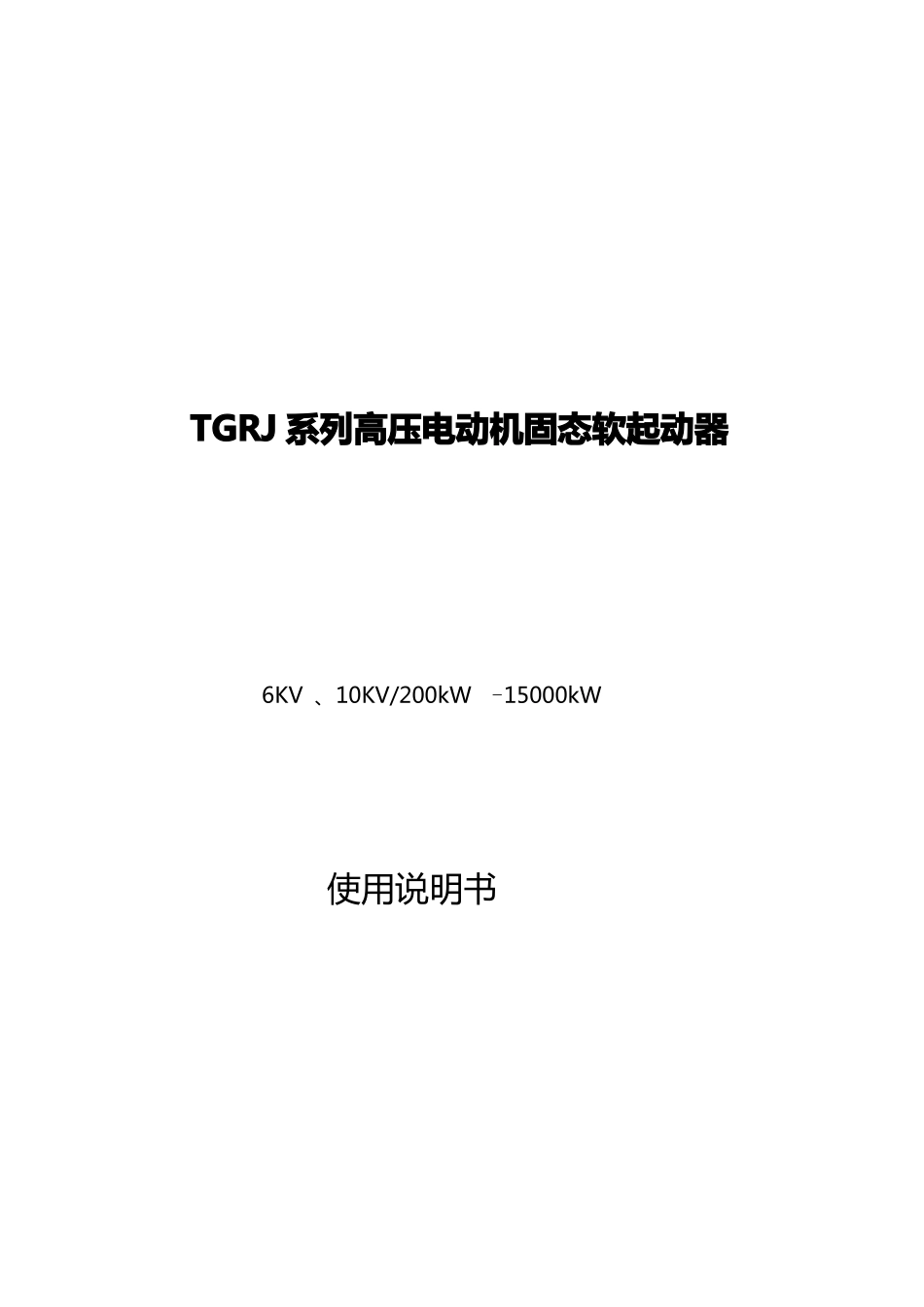

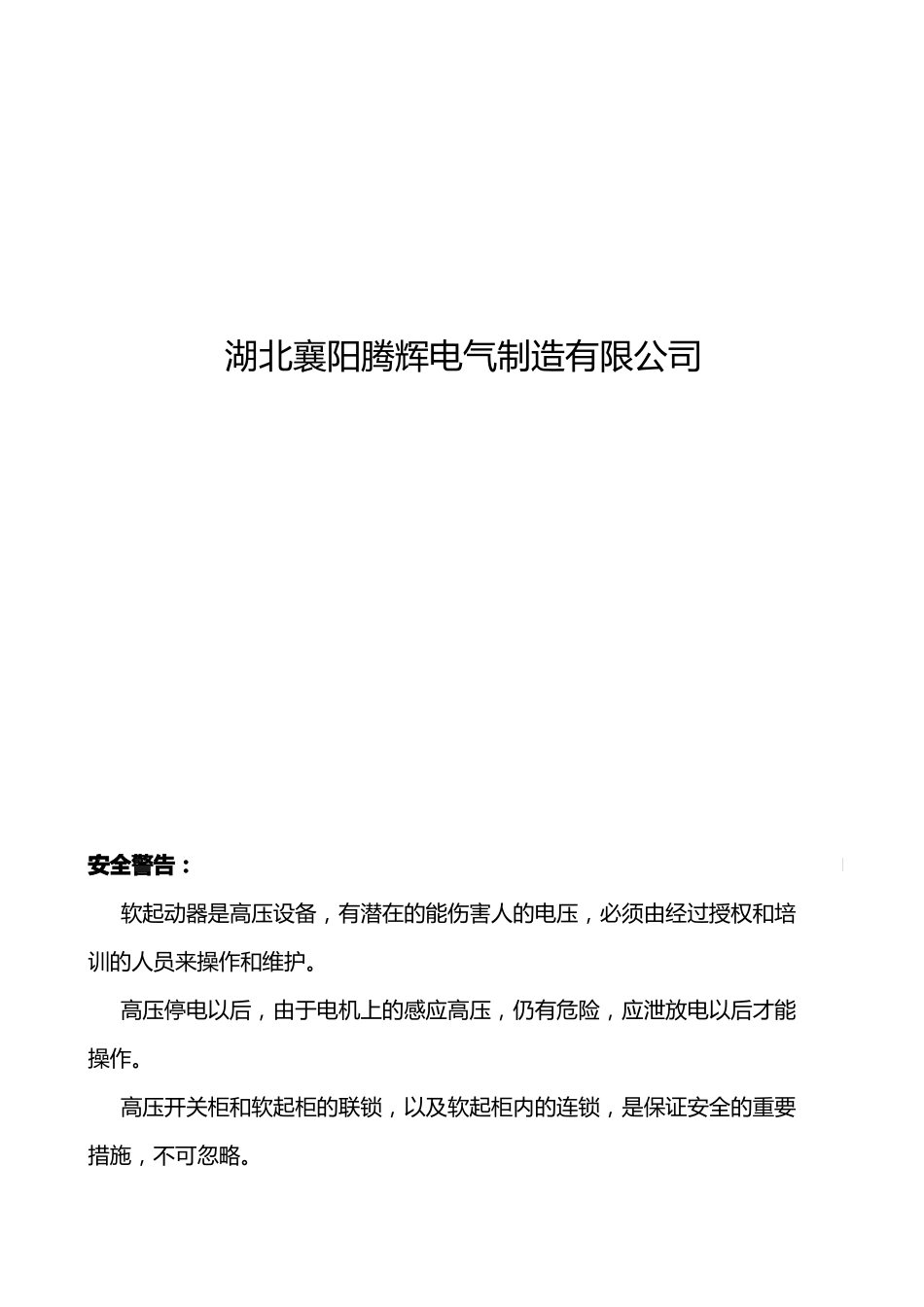

TGRJ 系列高压电动机固态软起动器6KV 、10KV/200kW –15000kW使用说明书湖北襄阳腾辉电气制造有限公司安全警告：软起动器是高压设备，有潜在的能伤害人的电压，必须由经过授权和培训的人员来操作和维护。高压停电以后，由于电机上的感应高压，仍有危险，应泄放电以后才能操作。高压开关柜和软起柜的联锁，以及软起柜内的连锁，是保证安全的重要措施，不可忽略。软起柜有高压电源和控制电源，断开高压电源时，还要注意控制电源是否断开，切勿贸然操作。补偿电容器的应用用于提高功率因数的无功功率补偿电容器，只能连接在软起动器的输入端，不得连接在输出端，否则将损坏软起动器中的可控硅功率器件。兆欧表检测绝缘不得用兆欧表测量软起动器输入与输出间的绝缘电阻，否则可能因过压而损坏软起动器的可控硅和控制板。可以用兆欧表测量软起动器的相间绝缘和相对地绝缘，但应预先用三根短路线分别将三相的输入端与输出端短接，并拔掉控制板上的所有插头。测量电机绝缘时，也应遵守上述原则。目录一概述二技术性能和指标三工作原理四特点五操作使用说明六端子说明七安装调试八常见故障处理方法九软起动柜外型一、概述TGRJ 系列中高压电动机固态软起动装置(以下简称软起动装置)，主要适用于鼠笼式异步、同步电动机的起动和停止的控制与保护。它采用高质量串联用晶闸管，无级控制输出电压、使电动机平稳地起动和停止。它具有过载、缺相、起动峰值过流等故障保护功能，使用它能有效地避免因电动机起动电流过大给电网带来的有害冲击、能在有限的电网容量下正常使用大功率电机并延长其使用寿命。1. 型号说明TGRJ辅助代号： A-异步电动机B-同步电动机适配电机电压，单位：千伏适用于电机功率容量，单位：KW设计序号产品代号:襄樊腾辉高压固态起动器2.使用条件供电电源：三相交流 6KV-10KV（+10%-15%）50HZ适用电机：三相异步电动机（鼠笼型）、同步电动机等起动频度：频繁起动冷却方式：自然冷却或强迫冷却进出线方式：用户任选防护等级：IP20（自冷），IP00（风冷）特殊要求另行定制。环境条件：海拔不超过 1000 米，超过时需降低条件使用环境温度：-25℃— +45℃最大相对温度：95%无冷凝无腐蚀性气体，元导电尘埃，无剧烈震动（小于 0.5G），通风良好如需特殊环境的产品，请订货时另提技术要求。二 、技术性能和指标项目产品标准和认证功率范围额定工作电压软起动器压降晶闸管触发技术额定短路承受能力过载能力限流起动电流斜坡电压起动时间可...
