T梁预制施工技术交底大全

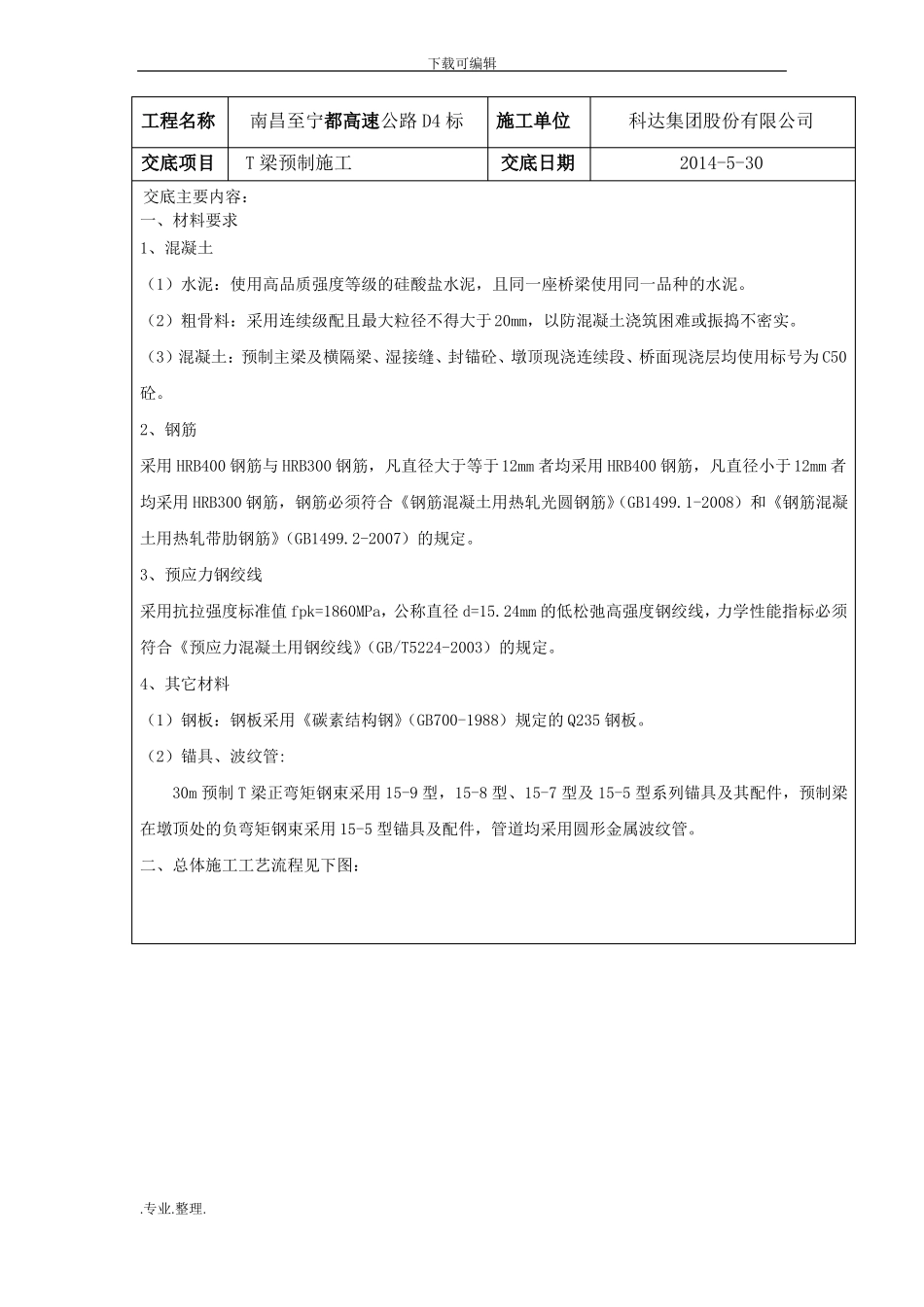

T梁预制施工技术交底大全_第1页
1/9
T梁预制施工技术交底大全_第2页
2/9
T梁预制施工技术交底大全_第3页
3/9
下载可编辑工程名称南昌至宁都高速公路 D4 标施工单位交底日期科达集团股份有限公司2014-5-30交底项目 T 梁预制施工交底主要内容:一、材料要求1、混凝土(1)水泥:使用高品质强度等级的硅酸盐水泥,且同一座桥梁使用同一品种的水泥。(2)粗骨料:采用连续级配且最大粒径不得大于20mm,以防混凝土浇筑困难或振捣不密实。(3)混凝土:预制主梁及横隔梁、湿接缝、封锚砼、墩顶现浇连续段、桥面现浇层均使用标号为 C50砼。2、钢筋采用 HRB400 钢筋与 HRB300 钢筋,凡直径大于等于12mm 者均采用 HRB400 钢筋,凡直径小于12mm 者均采用 HRB300 钢筋,钢筋必须符合《钢筋混凝土用热轧光圆钢筋》(GB1499.1-2008)和《钢筋混凝土用热轧带肋钢筋》(GB1499.2-2007)的规定。3、预应力钢绞线采用抗拉强度标准值 fpk=1860MPa,公称直径 d=15.24mm 的低松弛高强度钢绞线,力学性能指标必须符合《预应力混凝土用钢绞线》(GB/T5224-2003)的规定。4、其它材料(1)钢板:钢板采用《碳素结构钢》(GB700-1988)规定的 Q235 钢板。(2)锚具、波纹管:30m 预制 T 梁正弯矩钢束采用 15-9 型,15-8 型、15-7 型及 15-5 型系列锚具及其配件,预制梁在墩顶处的负弯矩钢束采用 15-5 型锚具及配件,管道均采用圆形金属波纹管。二、总体施工工艺流程见下图:.专业.整理.下载可编辑图 1 T 梁预制总体施工工艺流程图三、钢筋加工及安装1、钢筋加工所有钢筋均在钢筋加工场按要求加工成半成品,并分类编号堆存,树立半成品加工大样标识牌。堆存时,其下放枕木以利排水。2、钢筋绑扎T 梁钢筋直接在台座上绑扎成型,采用钢筋定位架进行绑扎,钢筋的尺寸、数量、间距、位置必须严格按照设计及规范要求施工。如遇 T 梁钢筋与预应力管道冲突时,可适当调整 T 梁钢筋位置。.专业.整理.下载可编辑钢筋的净保护层厚度为 30mm。a 肋板钢筋绑扎肋板钢筋绑扎时需注意变截面线形的控制,其中端部加密钢筋不得随意简化。b 横隔板钢筋绑扎钢筋绑扎时应严格控制与肋板垂直,高度正确。并采取稳妥的固定措施,钢筋的焊接满足设计要求,预留钢筋位置准确。c 翼缘板钢筋绑扎侧模支撑后绑扎翼缘板钢筋,在模板加工时翼缘板侧模上部留好锯齿形槽口,用于固定横向钢筋,桥面板采用电焊方式固定(绑扎容易破坏)。d 垫块施工在绑扎肋板钢筋时需要按钢筋位置每隔 1 米布置一个保护层垫块。垫块用 C50 砂浆制作。在钢筋施工完成后通过铁丝绑扎在外...
