USB接口指标测试指导书的参考学习分享

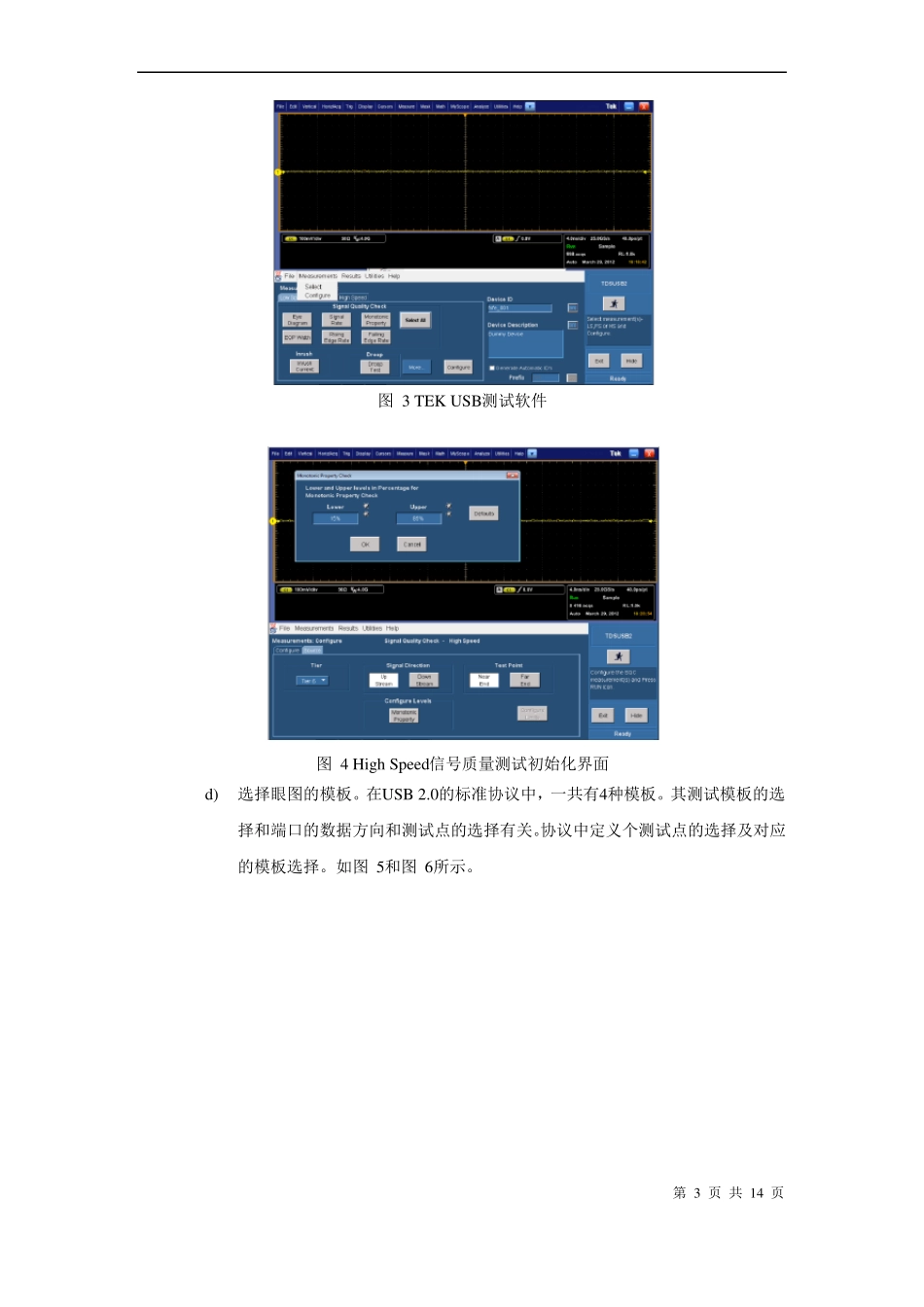

USB接口指标测试指导书1、USB接口指标描述为了顺应市场的要求，目前的产品大部分都出的是USB2.0的接口，而且我们产品都是作为HOST端，USB2.0一共提供3种速率，如下表。Low SpeedFull SpeedHigh Speed数据速率1.5Mbps12Mbps480Mbps上升时间75~300ns4~20ns>500ps当我们的设备是作为HOST端是，数据方向是Down Stream，其关注的指标有：1、 信号质量1)眼图测试(Eye-Diagram testing)2)信号速率(Signal Rate)3)包结尾宽度(End of Packet Width)4)JK抖动(JK jitter)5)KJ抖动(KJ jitter)6)连续抖动(Consecutive jitter)7)单调性测试(Monotonic test (for HS))8)上升与下降时间(Rise and Fall times)2、 Droop(电压跌)3、 Chirp (Shake Hands)2、USB接口指标测试方法（1）信号质量测试由于我们的设备都是作为HOST端，在这里只介绍HOST端的接口指标测试方法。1)USB High Speed信号质量测试方法a)连接好被测设备(DUT)、测试夹具和示波器，具体的连接示意图如图 1所示。第 1 页 共 14 页图 1 High Speed信号质量测试连接示意图b)DUT上电，启动USB测试包，发送测试命令，使USB端口能够发送出测试码流，具体的码流波形如图 2所示。图 2 High Speed信号质量测试波形c)运行示波器上的USB测试软件，在Analyze菜单中选择USB2.0 Test 启动后的界面如图 3所示。在软件的Measurements菜单中选择Select，然后选择High Speed，选择测试项，在这里可以点击Select All，将信号质量的测试项全部选上。在这个界面上还有一个选项Config，该选项是用来初始化Monotonic Property，选择后的界面如图 4所示，是用来初始化边沿的单调性是从高低电平的多少百分比开始Check。第 2 页 共 14 页图 3 TEK USB测试软件图 4 High Speed信号质量测试初始化界面d)选择眼图的模板。在USB 2.0的标准协议中，一共有4种模板。其测试模板的选择和端口的数据方向和测试点的选择有关。协议中定义个测试点的选择及对应的模板选择。如图 5和图 6所示。第 3 页 共 14 页图 5 USB2.0标准中的测试模型图 6 USB2.0标准中关于模板选择的描述不同的模板对应的眼高和眼宽要求不一样，如果我们的设备是作为HOST端，数据流向是Down Stream，测试点可以选择TP2和TP3，如果设备对外宣传是标准的USB2.0接口，就说明我们设备的USB端口上是可以再加USB延长线的，即USB Cable。当然测试点的选择就是在TP2了，测试的模板就是Template 1，其对...
