XA6132卧式万能铣床讲解

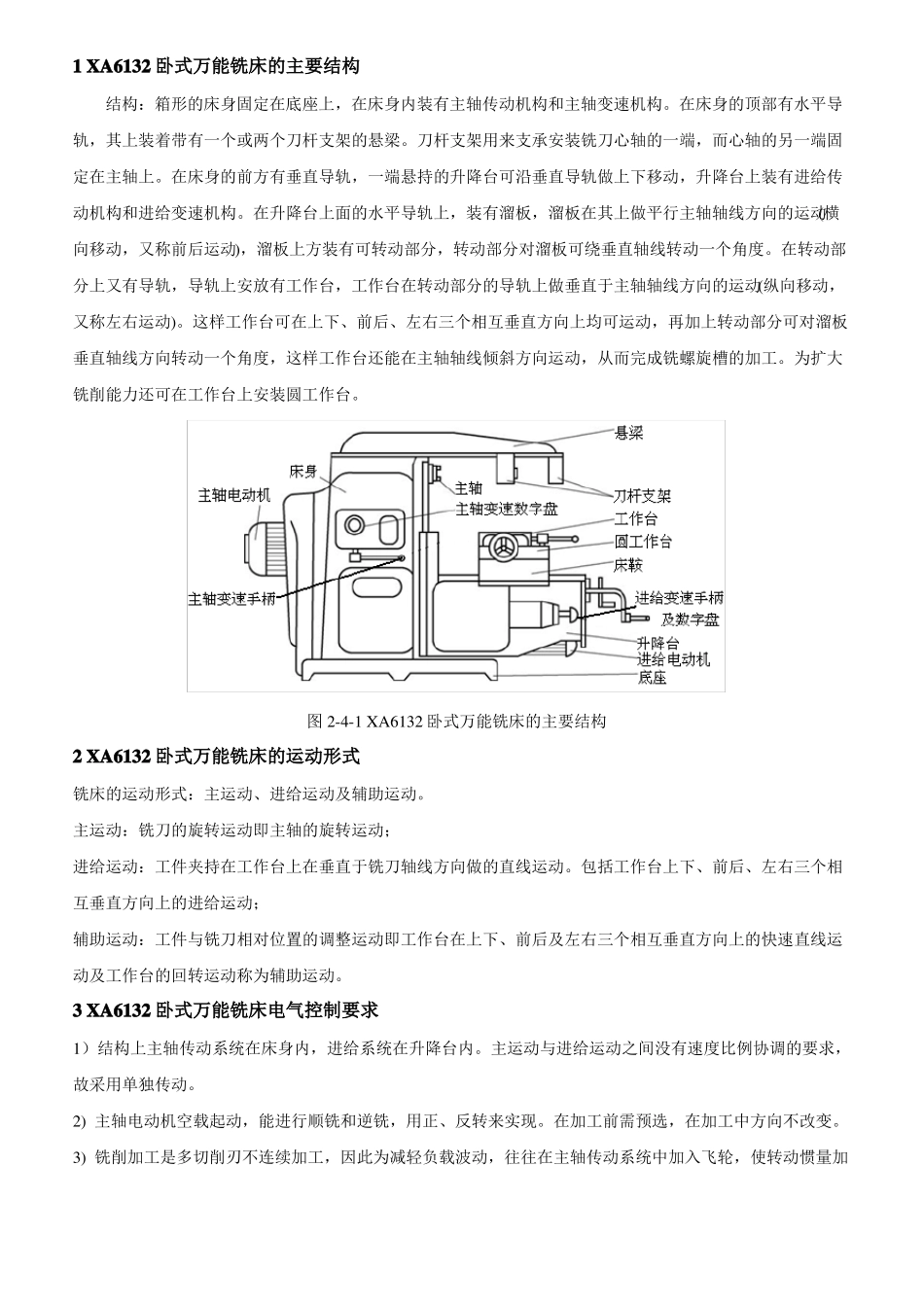

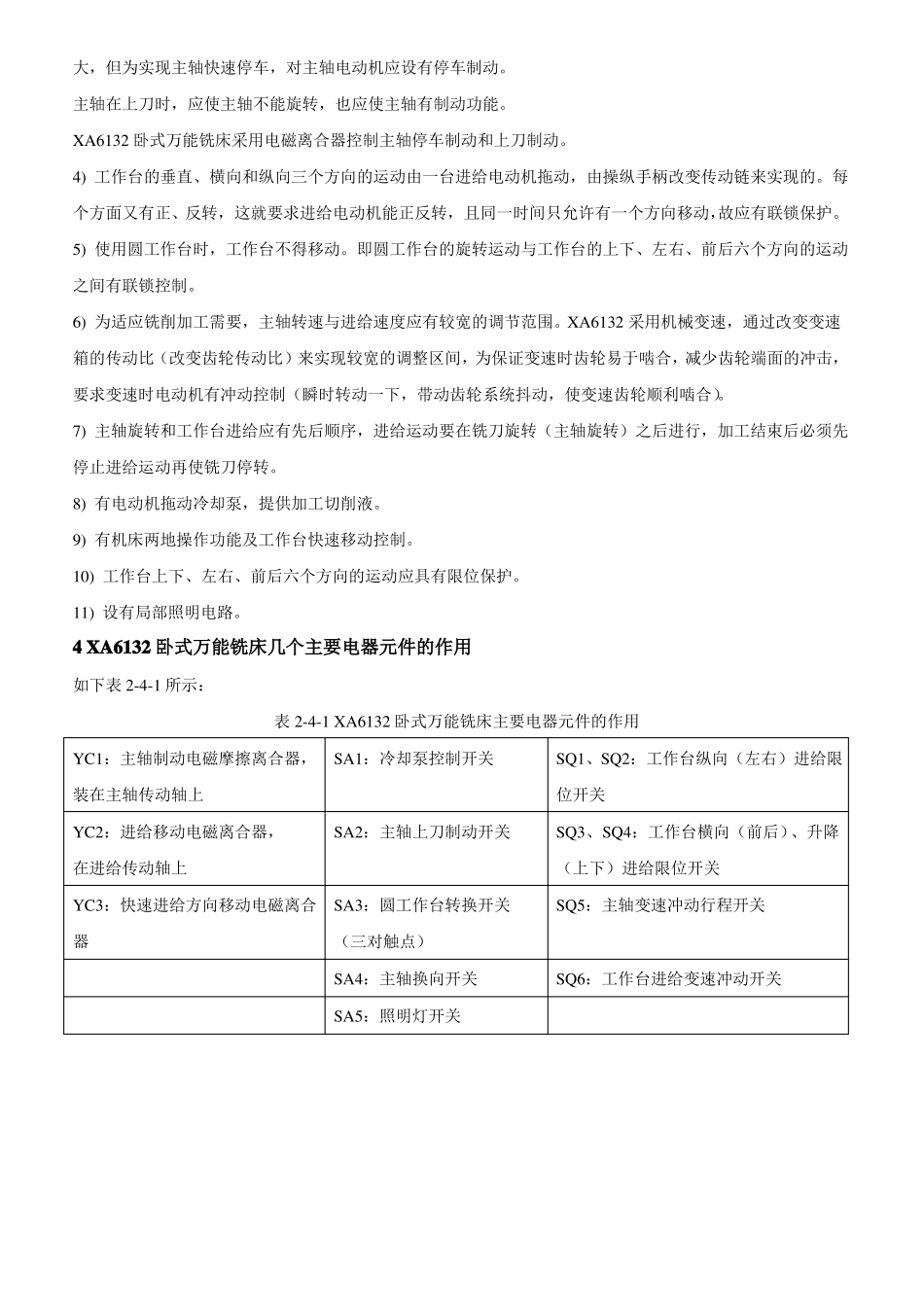

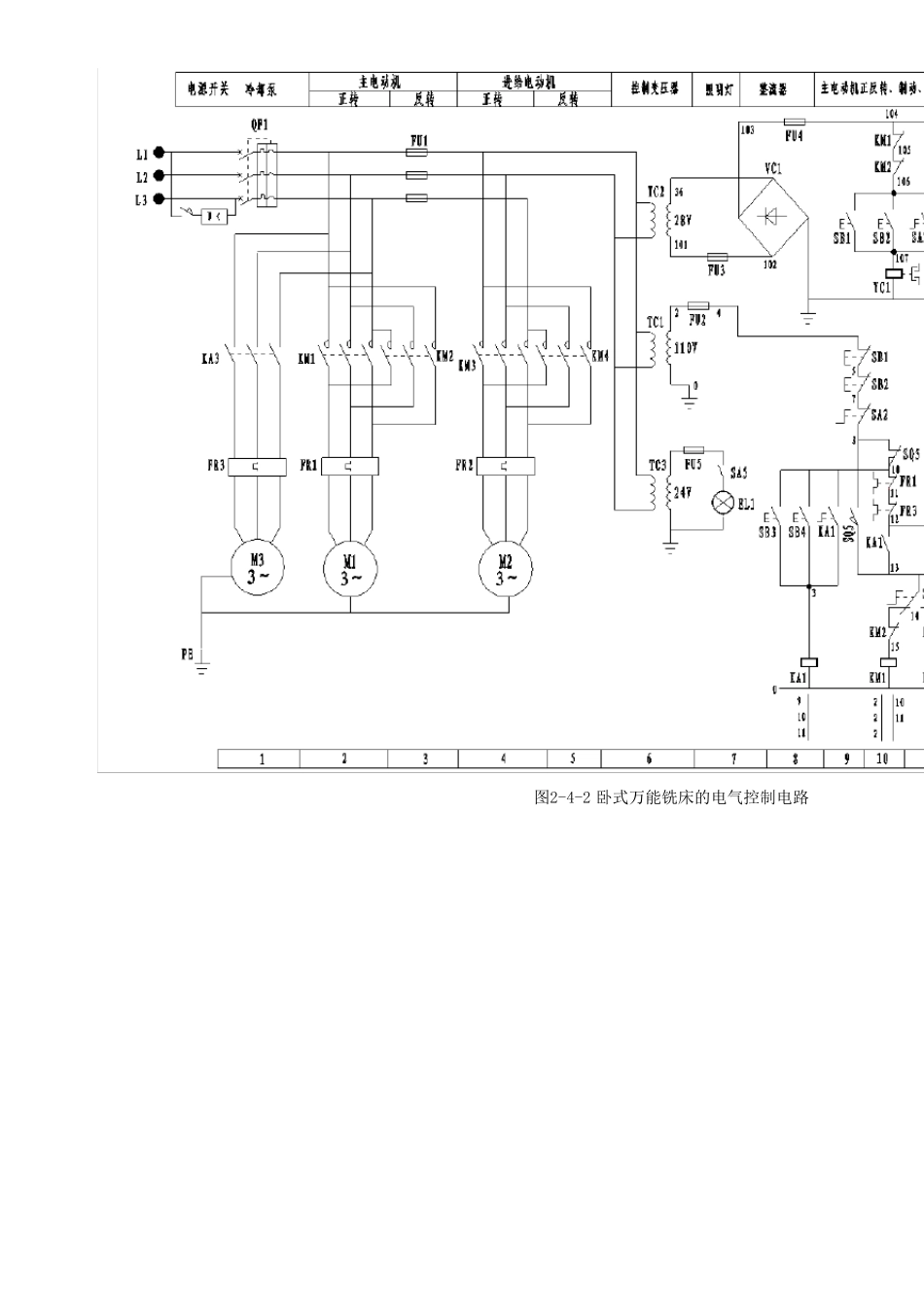

1 XA6132 卧式万能铣床的主要结构结构：箱形的床身固定在底座上，在床身内装有主轴传动机构和主轴变速机构。在床身的顶部有水平导轨，其上装着带有一个或两个刀杆支架的悬梁。刀杆支架用来支承安装铣刀心轴的一端，而心轴的另一端固定在主轴上。在床身的前方有垂直导轨，一端悬持的升降台可沿垂直导轨做上下移动，升降台上装有进给传动机构和进给变速机构。在升降台上面的水平导轨上，装有溜板，溜板在其上做平行主轴轴线方向的运动(横向移动，又称前后运动)，溜板上方装有可转动部分，转动部分对溜板可绕垂直轴线转动一个角度。在转动部分上又有导轨，导轨上安放有工作台，工作台在转动部分的导轨上做垂直于主轴轴线方向的运动(纵向移动，又称左右运动)。这样工作台可在上下、前后、左右三个相互垂直方向上均可运动，再加上转动部分可对溜板垂直轴线方向转动一个角度，这样工作台还能在主轴轴线倾斜方向运动，从而完成铣螺旋槽的加工。为扩大铣削能力还可在工作台上安装圆工作台。图 2-4-1 XA6132 卧式万能铣床的主要结构2 XA6132 卧式万能铣床的运动形式铣床的运动形式：主运动、进给运动及辅助运动。主运动：铣刀的旋转运动即主轴的旋转运动；进给运动：工件夹持在工作台上在垂直于铣刀轴线方向做的直线运动。包括工作台上下、前后、左右三个相互垂直方向上的进给运动；辅助运动：工件与铣刀相对位置的调整运动即工作台在上下、前后及左右三个相互垂直方向上的快速直线运动及工作台的回转运动称为辅助运动。3 XA6132 卧式万能铣床电气控制要求1）结构上主轴传动系统在床身内，进给系统在升降台内。主运动与进给运动之间没有速度比例协调的要求，故采用单独传动。2) 主轴电动机空载起动，能进行顺铣和逆铣，用正、反转来实现。在加工前需预选，在加工中方向不改变。3) 铣削加工是多切削刃不连续加工，因此为减轻负载波动，往往在主轴传动系统中加入飞轮，使转动惯量加大，但为实现主轴快速停车，对主轴电动机应设有停车制动。主轴在上刀时，应使主轴不能旋转，也应使主轴有制动功能。XA6132 卧式万能铣床采用电磁离合器控制主轴停车制动和上刀制动。4) 工作台的垂直、横向和纵向三个方向的运动由一台进给电动机拖动，由操纵手柄改变传动链来实现的。每个方面又有正、反转，这就要求进给电动机能正反转，且同一时间只允许有一个方向移动，故应有联锁保护。5) 使用圆工作台时，工作台不得移动。即圆工作台的旋转运动与工作台的上下、...
