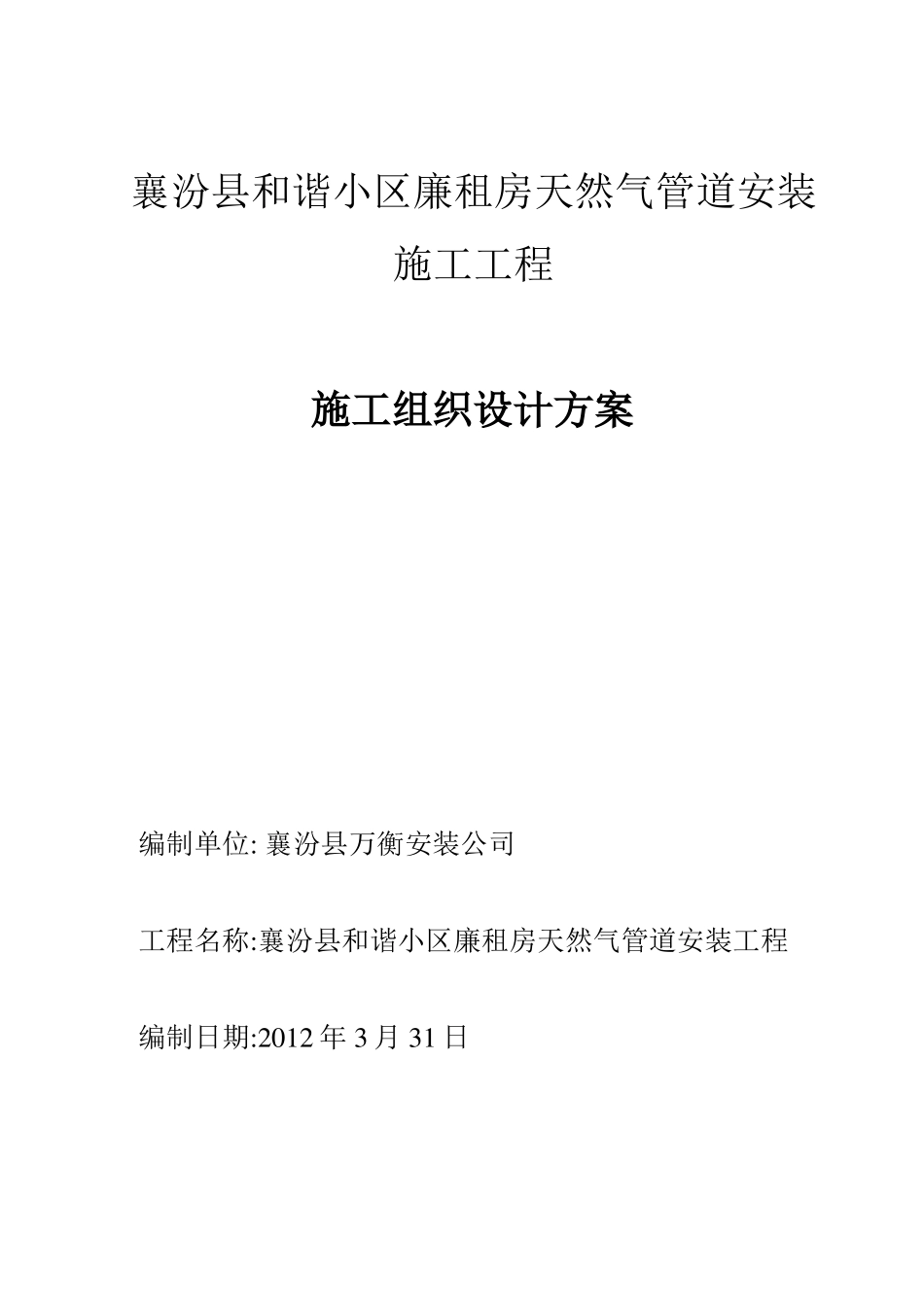

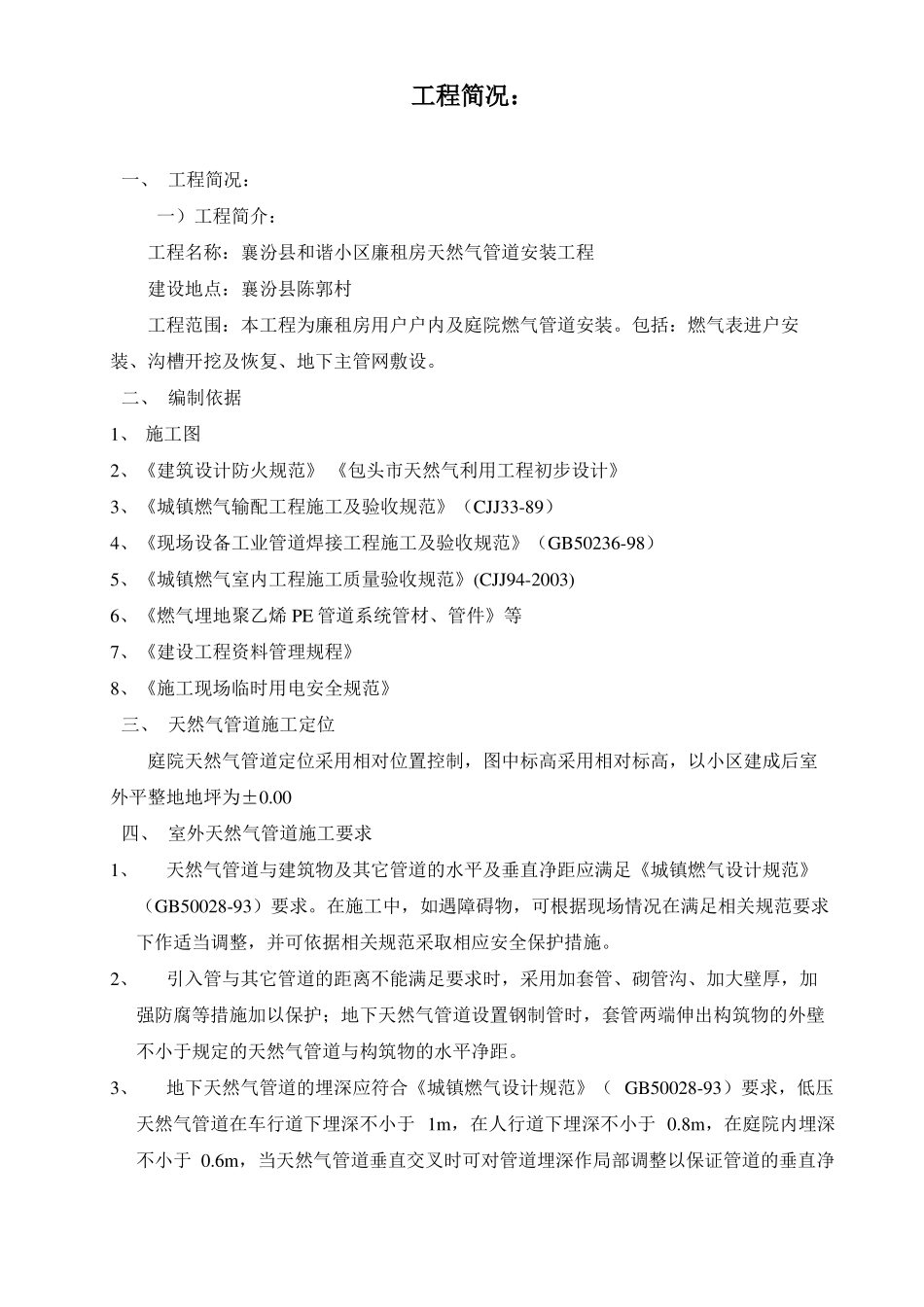

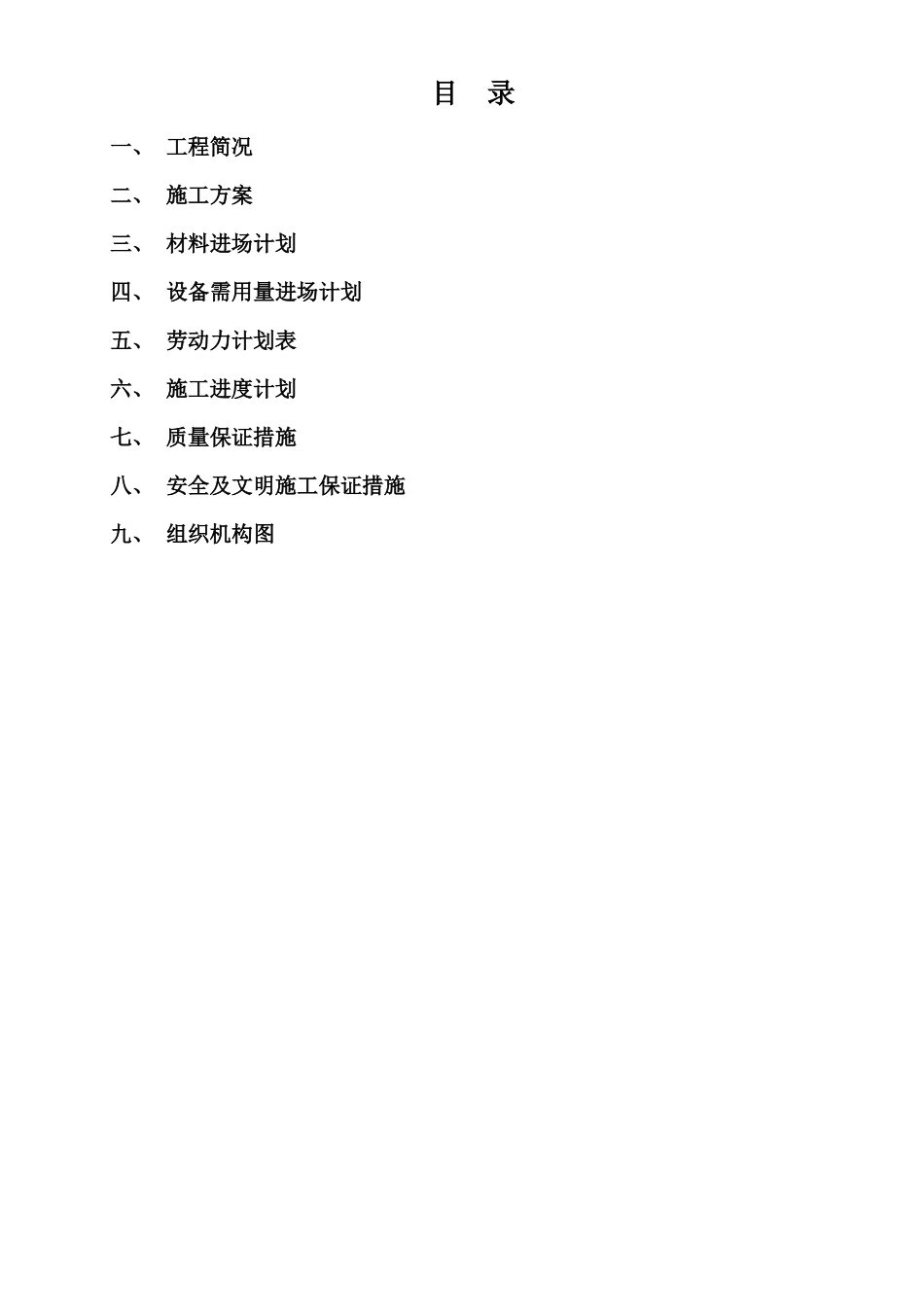

襄汾县和谐小区廉租房天然气管道安装施工工程施工组织设计方案编制单位: 襄汾县万衡安装公司工程名称:襄汾县和谐小区廉租房天然气管道安装工程编制日期:2012 年 3 月 31 日目录一、 工程简况二、 施工方案三、 材料进场计划四、 设备需用量进场计划五、 劳动力计划表六、 施工进度计划七、 质量保证措施八、 安全及文明施工保证措施九、 组织机构图工程简况：一、 工程简况：一）工程简介：工程名称：襄汾县和谐小区廉租房天然气管道安装工程建设地点：襄汾县陈郭村工程范围：本工程为廉租房用户户内及庭院燃气管道安装。包括：燃气表进户安装、沟槽开挖及恢复、地下主管网敷设。二、 编制依据1、 施工图2、《建筑设计防火规范》 《包头市天然气利用工程初步设计》3、《城镇燃气输配工程施工及验收规范》（CJJ33-89）4、《现场设备工业管道焊接工程施工及验收规范》（GB50236-98）5、《城镇燃气室内工程施工质量验收规范》(CJJ94-2003)6、《燃气埋地聚乙烯 PE 管道系统管材、管件》等7、《建设工程资料管理规程》8、《施工现场临时用电安全规范》三、 天然气管道施工定位庭院天然气管道定位采用相对位置控制，图中标高采用相对标高，以小区建成后室外平整地地坪为±0.00四、 室外天然气管道施工要求1、天然气管道与建筑物及其它管道的水平及垂直净距应满足《城镇燃气设计规范》（GB50028-93）要求。在施工中，如遇障碍物，可根据现场情况在满足相关规范要求下作适当调整，并可依据相关规范采取相应安全保护措施。2、引入管与其它管道的距离不能满足要求时，采用加套管、砌管沟、加大壁厚，加强防腐等措施加以保护；地下天然气管道设置钢制管时，套管两端伸出构筑物的外壁不小于规定的天然气管道与构筑物的水平净距。3、地下天然气管道的埋深应符合《城镇燃气设计规范》（ GB50028-93）要求，低压天然气管道在车行道下埋深不小于 1m，在人行道下埋深不小于 0.8m，在庭院内埋深不小于 0.6m，当天然气管道垂直交叉时可对管道埋深作局部调整以保证管道的垂直净距 0.15m。4、连接方式：焊接管采用焊接方式。管道的焊接方法为电弧焊、盖面工艺。执行《熔化焊用钢丝》（ GB/T1495/1994）标准。手工电弧焊焊条选用 E4303 型焊条，执行《碳钢焊条》（ GB/5117/1995）。球阀、闸阀采用法兰连接方式。焊接钢管施工执行《城镇燃气输配工程施工及验收规范》（CJJ33-89）的有关规定。5、埋地 PE 管及套管防腐采用二层结构挤压...
