XX干作业成孔灌注桩施工工艺方案

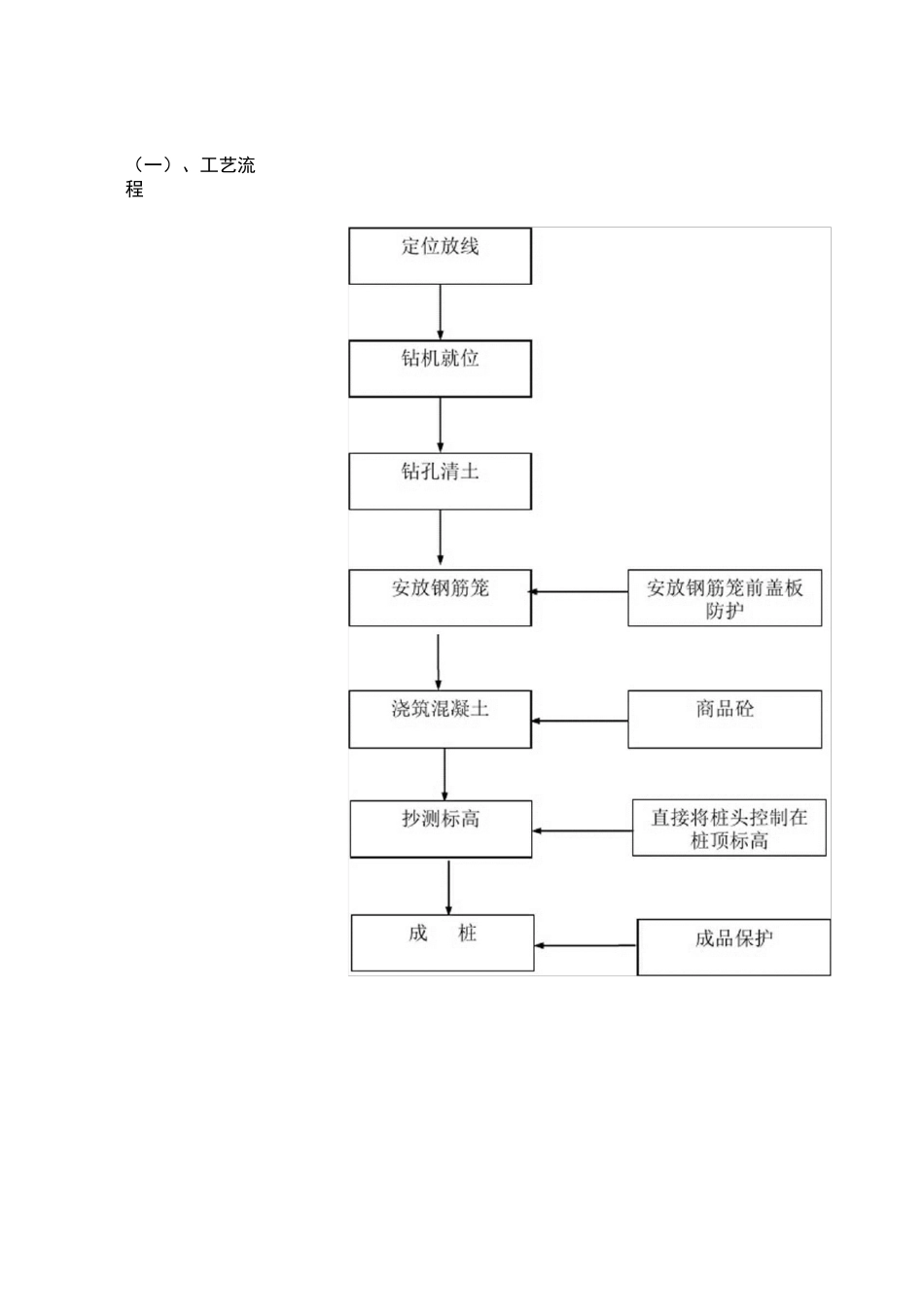

（一）、工艺流程（二）、施工工序流程示意图施工工序流程示意图（三）、施工方法1、定位放线、桩点布设为确保桩点准确、桩位易找且不容易丢失，采用钢管打孔灌注白灰，并以红钉 为记号的方法布设桩位点，桩位点布设完成后要经甲乙双方共同验线、验点，并 做好记录，准确无误后施工。2、钻机就位将钻头对准预先确定好的桩位点，用桩机垂直度标尺调整垂直度。对点时使钻 头尖与桩位点垂直对准，如发现钻尖离开点位要重新调整，重新稳点，直到达到 钻头尖对准桩位为止。利用钻机的自重，把钻头压入土中。3、钻孔清土（1）、检查钻机垂直度及桩位对点无误后开始钻进，钻进过程中根据土层的变化, 控制钻进速度，控制钻进时的电流值变化。桩孔土采用挖掘机清理，用铲车运输 到坡道位置，再用挖掘机装车，自卸汽车外运 10 公里以外。4、钢筋笼制作安放按设计，采用经检验合格钢筋。（1）、钢筋进场加工前应进行二次复试，并出具钢筋出厂合格证。（2）、进场钢筋规格、数量应准确并验收，保证钢筋平直、无损伤，表面不得有 裂纹、油污、老锈。（3）、钢筋调直采用机械方法，先用调直机将盘圆钢筋进行调直，后加工。⑷、主筋采，采用焊接连接，钢筋的接头设置在受力较小处，同一纵向受力钢筋不超过两个接头，接头百分率为 50%,接头末端至钢筋弯起点的距离不小于钢 筋笼直径的 10do（5）、主筋接头在同一截面的距离应大于 35d （主筋直径）。加劲箍和主筋采用 点焊连接。、⑹、钢需绑扎采用双 22#线，绑扎前用钢尺量好间距，用石笔在主筋上做标记， 按照标记的位置进行绑扎。绑扎时不漏扣，脱扣、松扣点不得大于整个钢筋笼绑 扎数的 10%,并且任一根钢筋上开扣点不得大于钢筋直径的 6. 25 倍。钢筋笼底 部做收口处理，避免钢筋笼安放时插入孔壁。（7）、钢筋笼笼头处设置平面挡板，加工时，钢筋笼顶必须接触此平面，保证笼顶 平齐。⑻、钢筋焊接方法及接头型式钢筋焊接采用单面搭接焊方法；（9）、为了保证钢筋笼能起吊，钢筋笼在桩顶位置设置力 8 钢筋吊环，具体见下 图。安放时慢起慢落、逐步下放，避免碰撞孔壁，钢筋笼安放后进行笼顶标高抄测，符合设计要求即可固定。（10）钢筋笼安放和固定钢筋笼安装时采用钻机吊装，在接近桩孔上方时，人工调整垂直度，使钢筋笼中心和桩孔中心重合后，开始安放钢筋笼，安放时，人工调整其垂直度，下钢筋笼时由放线员测量钢筋笼标高。下好后采用钢管固定在测量的标高处四周采取防 护措施。...
