YB3系列隔爆型三相异步电动机使用说明书

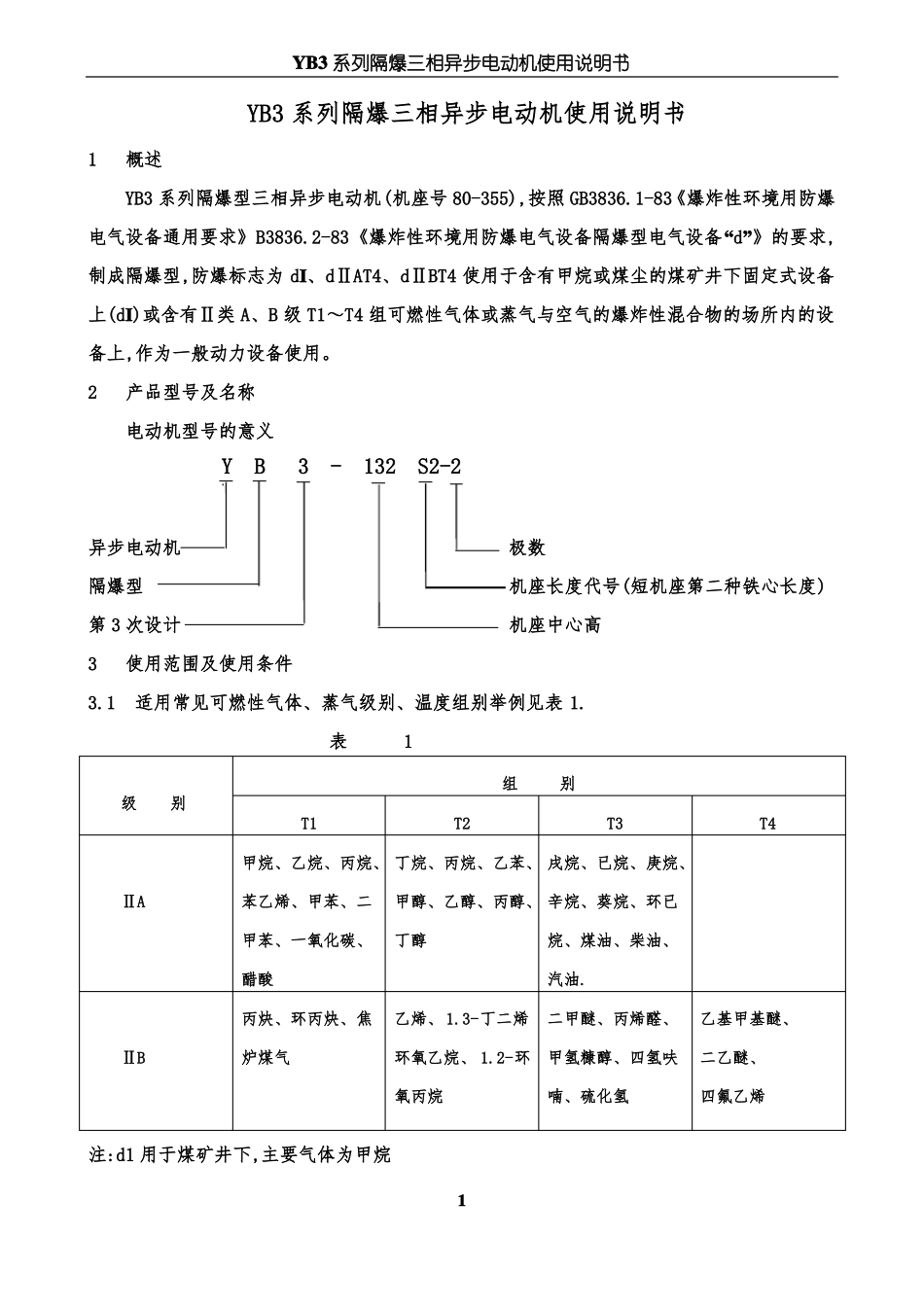

YB3 系列隔爆三相异步电动机使用说明书YB3 系列隔爆三相异步电动机使用说明书1概述 YB3 系列隔爆型三相异步电动机(机座号 80-355),按照 GB3836.1-83《爆炸性环境用防爆电气设备通用要求》B3836.2-83《爆炸性环境用防爆电气设备隔爆型电气设备“d”》的要求,制成隔爆型,防爆标志为 dΙ、dⅡAT4、dⅡBT4 使用于含有甲烷或煤尘的煤矿井下固定式设备上(dΙ)或含有Ⅱ类 A、B 级 T1～T4 组可燃性气体或蒸气与空气的爆炸性混合物的场所内的设备上,作为一般动力设备使用。2产品型号及名称电动机型号的意义 Y B 3 - 132 S2-2异步电动机极数隔爆型机座长度代号(短机座第二种铁心长度)第 3 次设计机座中心高3使用范围及使用条件3.1适用常见可燃性气体、蒸气级别、温度组别举例见表 1.表 1组别级别T1ⅡAT2T3T4甲烷、乙烷、丙烷、 丁烷、丙烷、乙苯、 戌烷、已烷、庚烷、苯乙烯、甲苯、二甲苯、一氧化碳、醋酸甲醇、乙醇、丙醇、 辛烷、葵烷、环已丁醇烷、煤油、柴油、汽油.乙烯、 1.3-丁二烯环氧乙烷、 1.2-环氧丙烷二甲醚、丙烯醛、甲氢糠醇、四氢呋喃、硫化氢乙基甲基醚、二乙醚、四氟乙烯ⅡB丙炔、环丙炔、焦炉煤气注:d1 用于煤矿井下,主要气体为甲烷1YB3 系列隔爆三相异步电动机使用说明书3.2使用条件:3.2.1环境空气温度随季节而变化,但不超过 35℃(煤矿井下)或 40℃(工厂),环境空气最低温度为-15℃3.2.2海拔不超过 1000m3.2.3环境空气最大相对湿度不超过 95%(当温度为 25℃时)(煤矿井下)或最湿月月平均最高相对湿度为 90%,同时该月月平均最低温度不高于 25℃(工厂用).2.4额定电压为 380V、660V、380/660V.3.2.5额定功率为 50HZ3.2.6电动机的定额是以连续工作制(SI)为基准的连续定额,允许满压起动.3.2.7电动机采用 F 级绝缘,定子绕组的温升(电阻法)按 80K 考核.4电动机的主要规格及安装结构型式4.1本系列电动机的主要规格见表 2表 2机座号3000同步转速 r/min15001000750600功率 KW80 180 2 90S 90L 100L1 100L2 112M132S1 132S2 132M1 132M2 160M1 160M2160L111518.50.751.11.52.2345.57.50.550.751.11.52.2345.50.370.550.751.11.52.2345.57.5110.180.250.370.550.751.11.52.2----------7.5345.57.5--11152YB3 系列隔爆三相异步电动机使用说明书续表 2机座号180M180L200L 1 200L 2225S225M250M280S280M315S315M 315L 1 315L 2 335S 1 335S 2 335M 1 335M 2 355L 1 335L 2...
