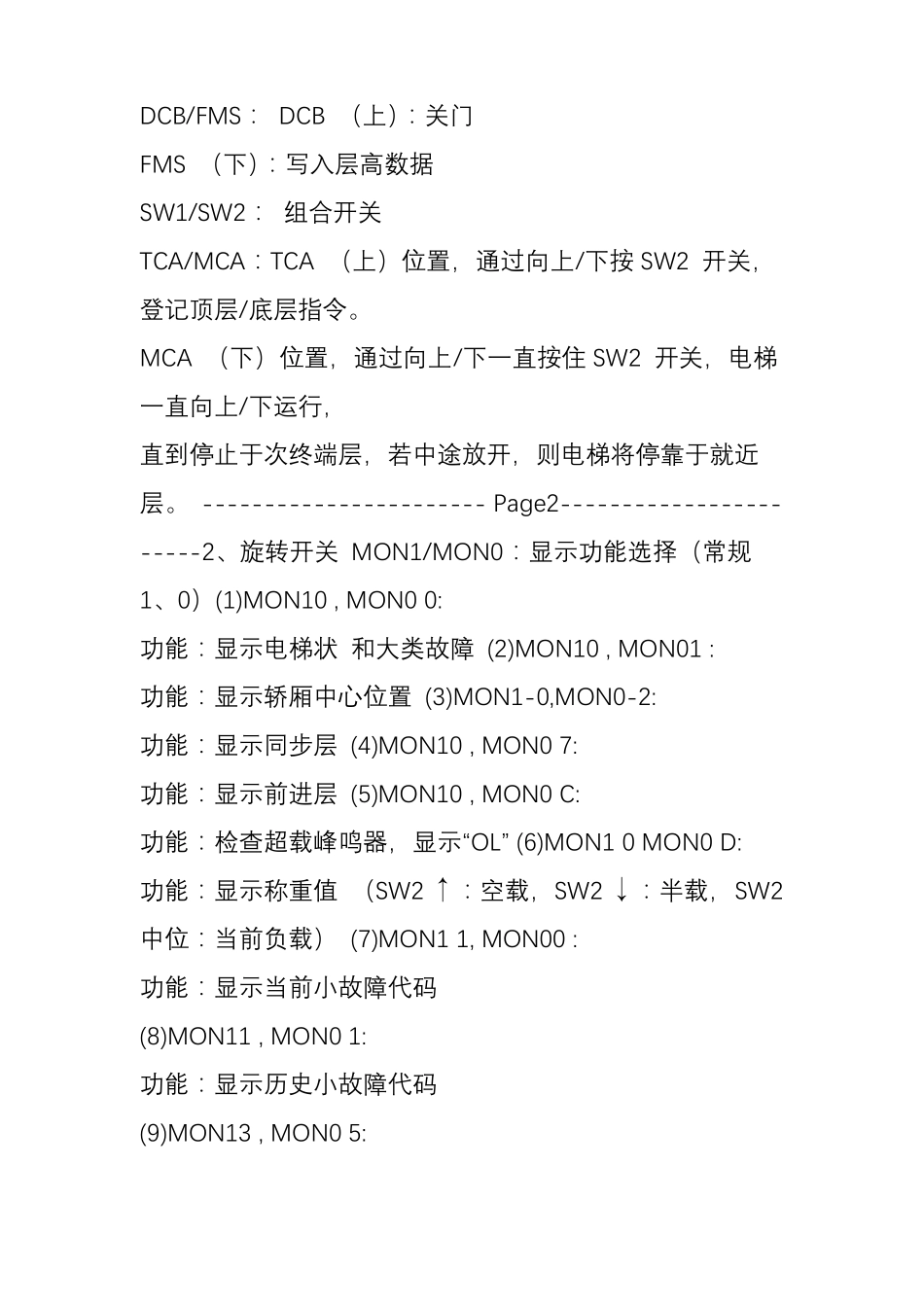

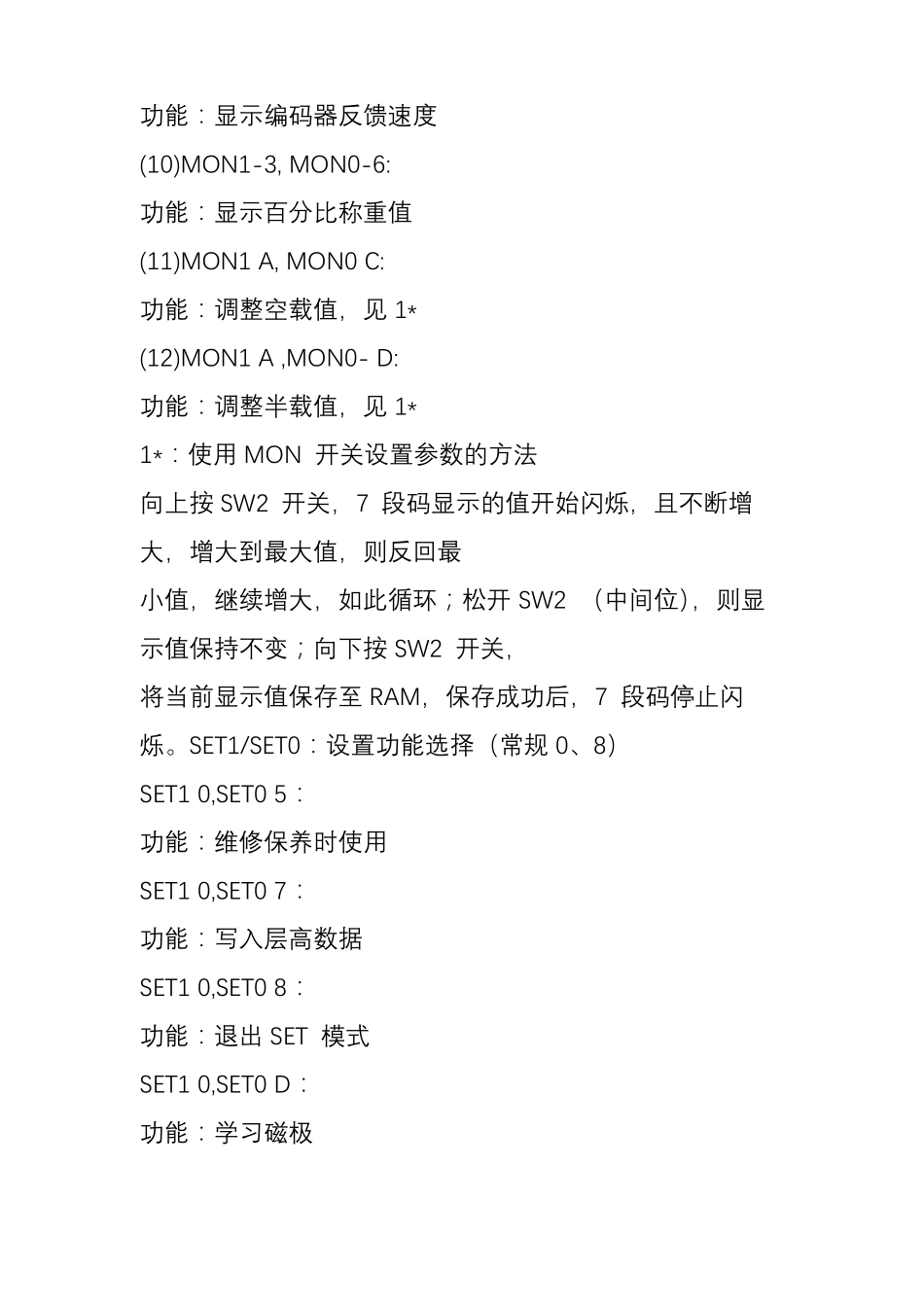

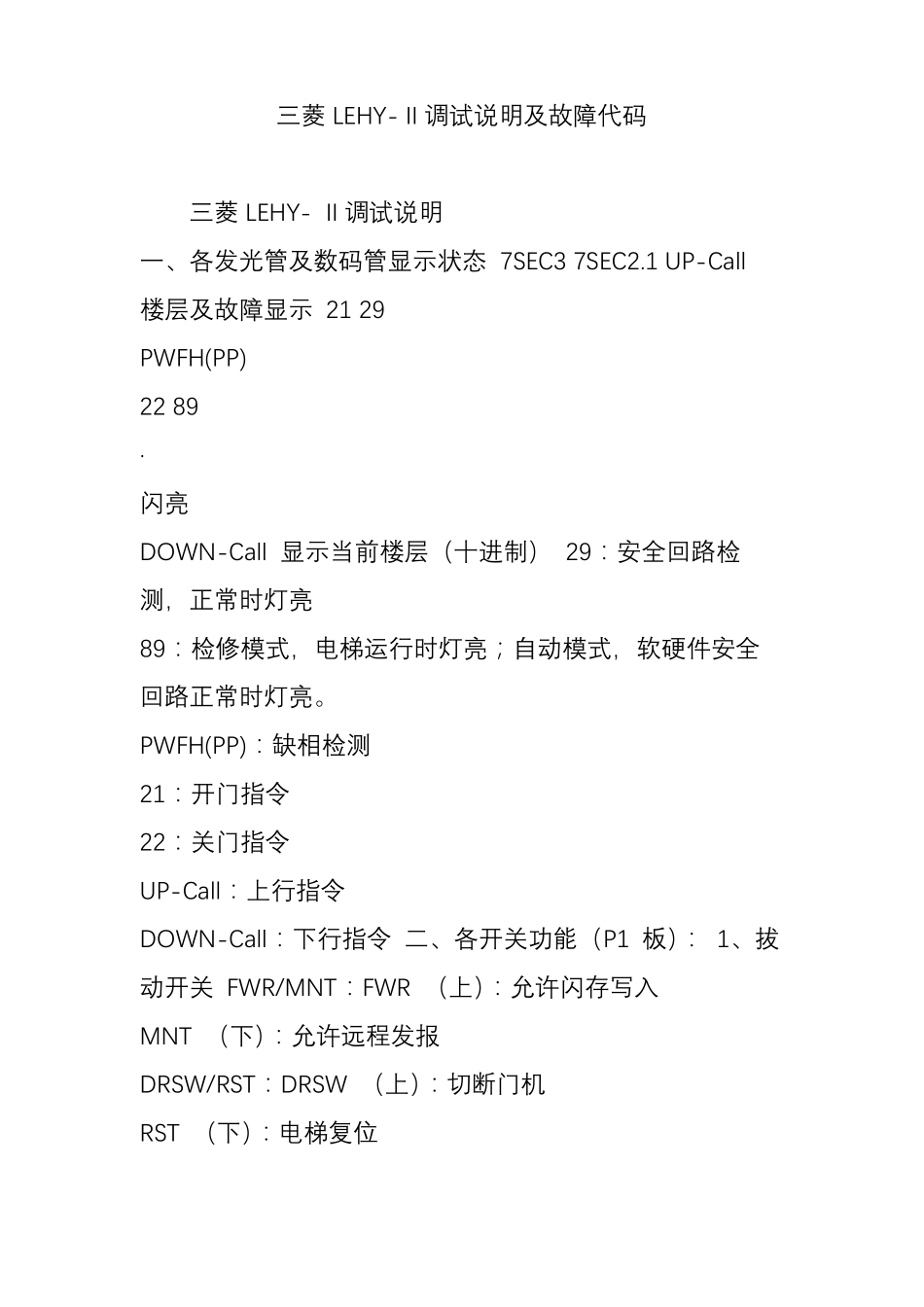

三菱 LEHY-Ⅱ调试说明及故障代码三菱 LEHY- Ⅱ调试说明一、各发光管及数码管显示状态 7SEC3 7SEC2.1 UP-Call楼层及故障显示 21 29PWFH(PP)22 89·闪亮DOWN-Call 显示当前楼层(十进制) 29:安全回路检测,正常时灯亮89:检修模式,电梯运行时灯亮;自动模式,软硬件安全回路正常时灯亮。PWFH(PP):缺相检测21:开门指令22:关门指令UP-Call:上行指令DOWN-Call:下行指令 二、各开关功能(P1 板): 1、拔动开关 FWR/MNT:FWR (上):允许闪存写入MNT (下):允许远程发报DRSW/RST:DRSW (上):切断门机RST (下):电梯复位DCB/FMS: DCB (上):关门FMS (下):写入层高数据SW1/SW2: 组合开关TCA/MCA:TCA (上)位置,通过向上/下按 SW2 开关,登记顶层/底层指令。MCA (下)位置,通过向上/下一直按住 SW2 开关,电梯一直向上/下运行,直到停止于次终端层,若中途放开,则电梯将停靠于就近层。 ----------------------- Page2-----------------------2、旋转开关 MON1/MON0:显示功能选择(常规1、0)(1)MON10 , MON0 0:功能:显示电梯状 和大类故障 (2)MON10 , MON01 :功能:显示轿厢中心位置 (3)MON1-0,MON0-2:功能:显示同步层 (4)MON10 , MON0 7:功能:显示前进层 (5)MON10 , MON0 C:功能:检查超载峰鸣器,显示“OL” (6)MON1 0 MON0 D:功能:显示称重值 (SW2 ↑:空载,SW2 ↓:半载,SW2中位:当前负载) (7)MON1 1, MON00 :功能:显示当前小故障代码(8)MON11 , MON0 1:功能:显示历史小故障代码(9)MON13 , MON0 5:功能:显示编码器反馈速度(10)MON1-3, MON0-6:功能:显示百分比称重值(11)MON1 A, MON0 C:功能:调整空载值,见 1*(12)MON1 A ,MON0- D:功能:调整半载值,见 1*1*:使用 MON 开关设置参数的方法向上按 SW2 开关,7 段码显示的值开始闪烁,且不断增大,增大到最大值,则反回最小值,继续增大,如此循环;松开 SW2 (中间位),则显示值保持不变;向下按 SW2 开关,将当前显示值保存至 RAM,保存成功后,7 段码停止闪烁。SET1/SET0:设置功能选择(常规 0、8)SET1 0,SET0 5:功能:维修保养时使用SET1 0,SET0 7:功能:写入层高数据SET1 0,SET0 8:功能:退出 SET 模式SET1 0,SET0 D:功能:学习磁极SET1 0,SET0 F:功能:TDS 运行检查 ----------------------- Page3-----------------------SET1 1,SE...
