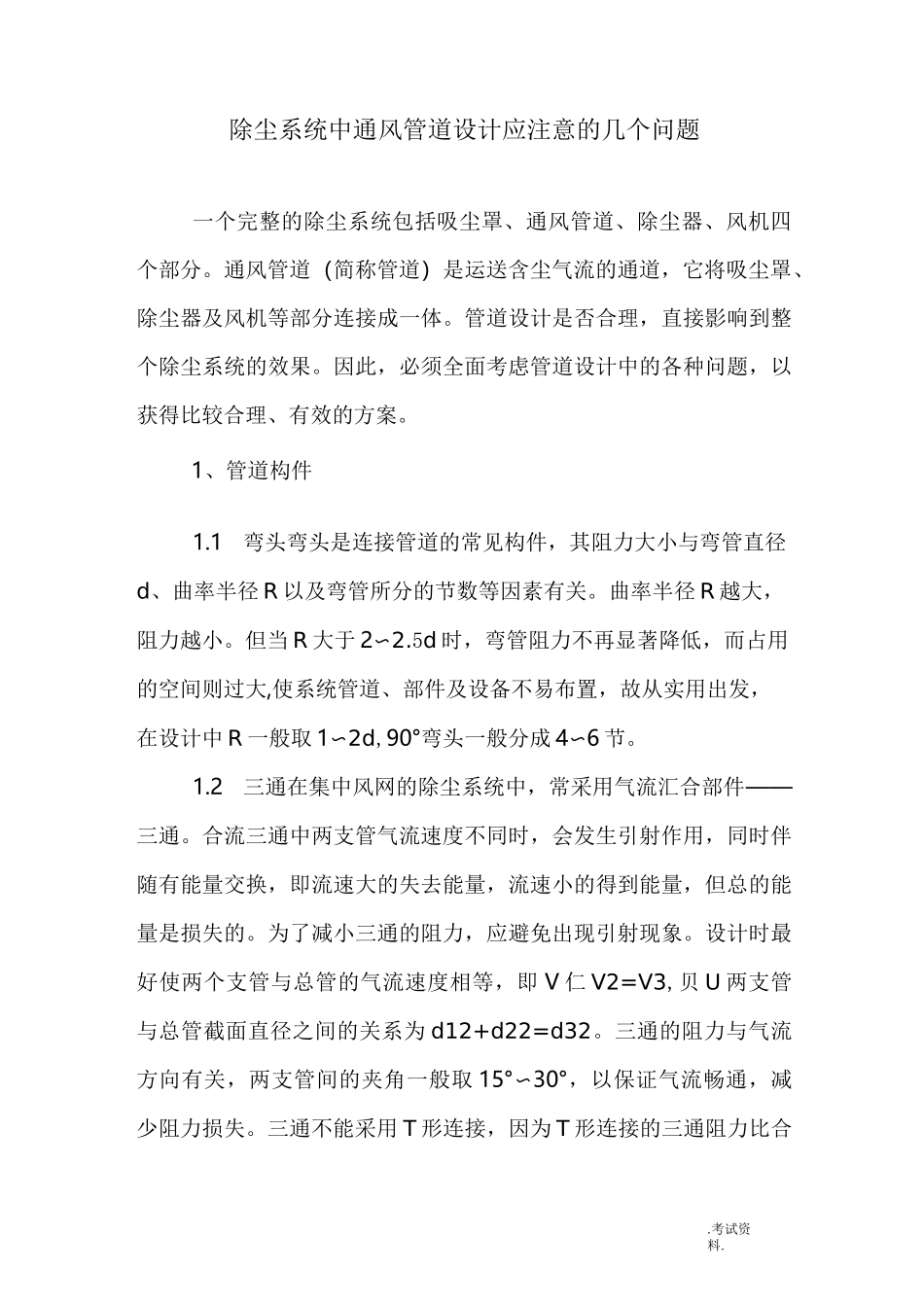

.考试资料.除尘系统中通风管道设计应注意的几个问题一个完整的除尘系统包括吸尘罩、通风管道、除尘器、风机四个部分。通风管道（简称管道）是运送含尘气流的通道，它将吸尘罩、除尘器及风机等部分连接成一体。管道设计是否合理，直接影响到整个除尘系统的效果。因此，必须全面考虑管道设计中的各种问题，以获得比较合理、有效的方案。1、管道构件1.1弯头弯头是连接管道的常见构件，其阻力大小与弯管直径d、曲率半径 R 以及弯管所分的节数等因素有关。曲率半径 R 越大，阻力越小。但当 R 大于 2〜2.5d 时，弯管阻力不再显著降低，而占用的空间则过大,使系统管道、部件及设备不易布置，故从实用出发，在设计中 R 一般取 1〜2d,90°弯头一般分成 4〜6 节。1.2三通在集中风网的除尘系统中，常采用气流汇合部件——三通。合流三通中两支管气流速度不同时，会发生引射作用，同时伴随有能量交换，即流速大的失去能量，流速小的得到能量，但总的能量是损失的。为了减小三通的阻力，应避免出现引射现象。设计时最好使两个支管与总管的气流速度相等，即 V 仁 V2=V3,贝 U 两支管与总管截面直径之间的关系为 d12+d22=d32。三通的阻力与气流方向有关，两支管间的夹角一般取 15°〜30°，以保证气流畅通，减少阻力损失。三通不能采用 T 形连接，因为 T 形连接的三通阻力比合.考试资料.理的连接方式大 4〜5 倍。另外，尽量避免使用四通，因为气流在四通干扰很大，严重影响吸风效果，降低系统的效率。1.3渐扩管气体在管道中流动时，如管道的截面骤然由小变大，则气流也骤然扩大，引起较大的冲击压力损失。为减小阻力损失，通常采用平滑过渡的渐扩管。渐扩管的阻力是由于截面扩大时，气流因惯性作用来不及扩大而形成涡流区所造成的。渐扩角 a 越大，涡流区越大，能量损失也越大。当 a 超过 45°时，压力损失相当于冲击损失。为了减小渐扩管阻力，必须尽量减小渐扩角 a，但 a 越小，渐扩管的长度也越大。通常，渐扩角 a 以 30°为宜。1.4管道与风机的接口及出口风机运转时会产生振动，为减小振动对管道的影响，在管道与风机相接的地方最好用一段软管（如帆布软管）。在风机的出口处一般采用直管，当受到安装位置的限制，需要在风机出口处安装弯头时，弯头的转向应与风机叶轮的旋转方向一致。管道的出口气流排入大气，当气流由管道口排出时，气流在排出前所具有的能量将全部损失掉。为减少出口动压损失，可把出口作成渐扩角不大...
