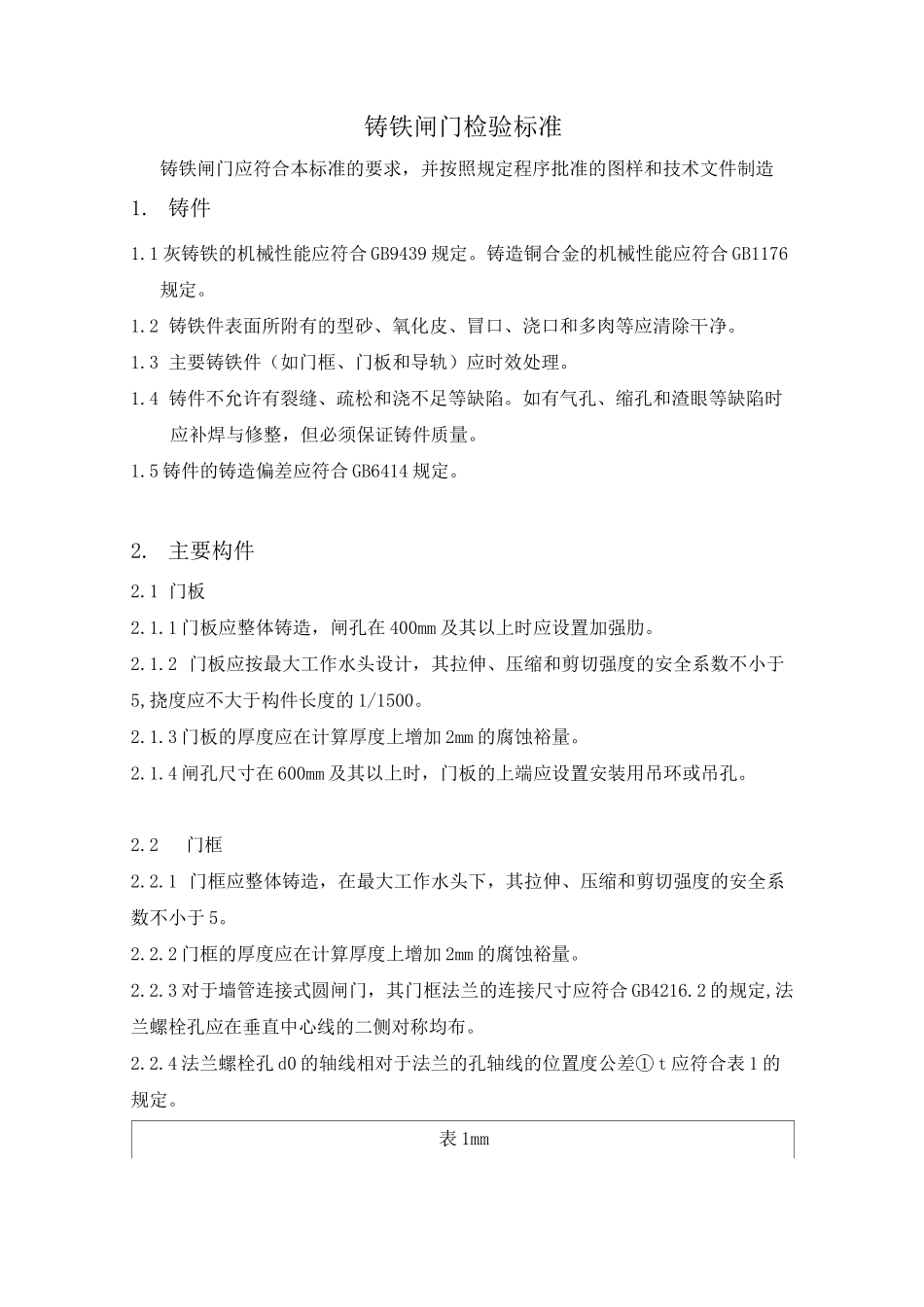

铸铁闸门检验标准

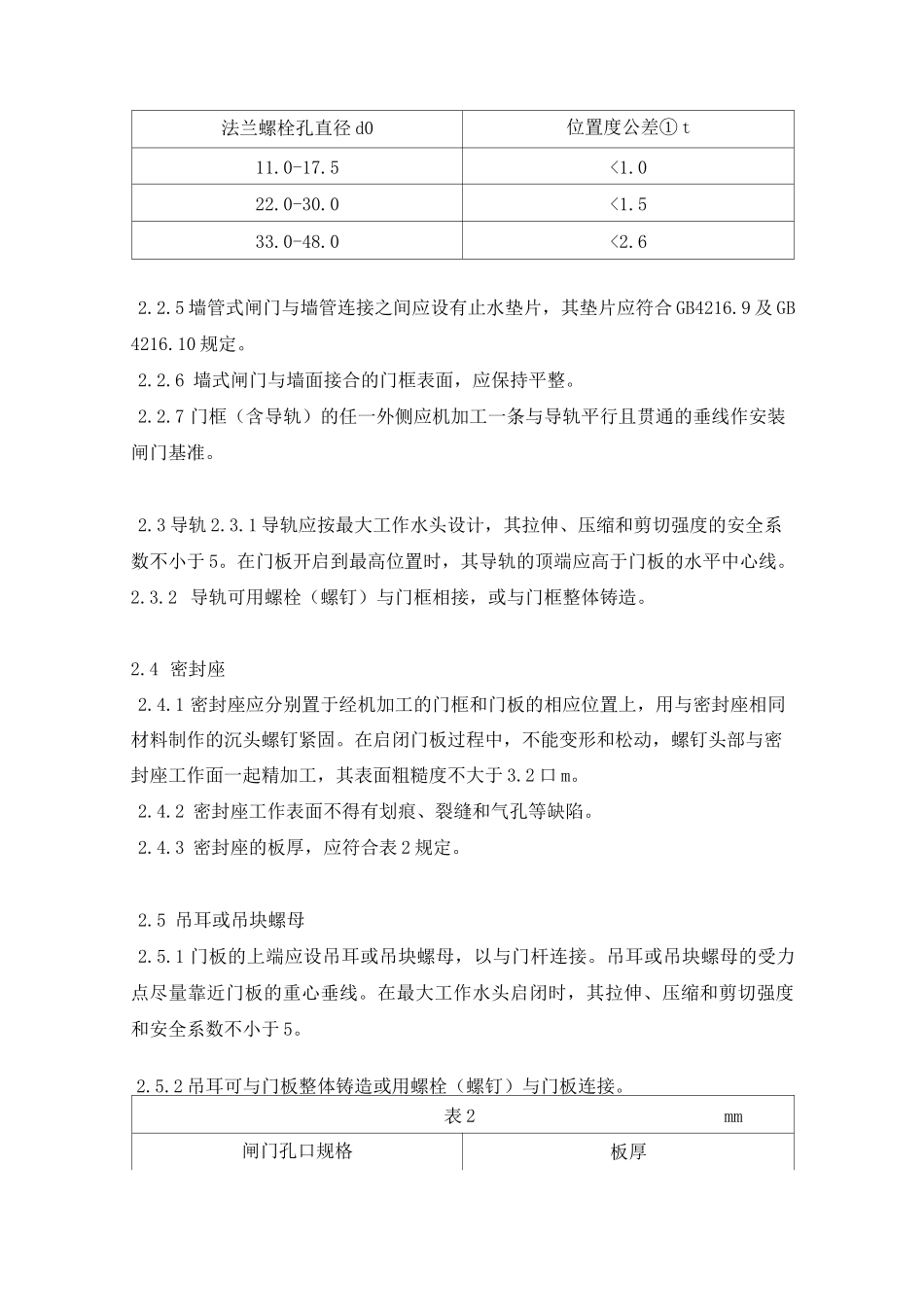

铸铁闸门检验标准铸铁闸门应符合本标准的要求，并按照规定程序批准的图样和技术文件制造1. 铸件1.1 灰铸铁的机械性能应符合 GB9439 规定。铸造铜合金的机械性能应符合 GB1176规定。1.2 铸铁件表面所附有的型砂、氧化皮、冒口、浇口和多肉等应清除干净。1.3 主要铸铁件（如门框、门板和导轨）应时效处理。1.4 铸件不允许有裂缝、疏松和浇不足等缺陷。如有气孔、缩孔和渣眼等缺陷时应补焊与修整，但必须保证铸件质量。1.5 铸件的铸造偏差应符合 GB6414 规定。2. 主要构件2.1 门板2.1.1 门板应整体铸造，闸孔在 400mm 及其以上时应设置加强肋。2.1.2 门板应按最大工作水头设计，其拉伸、压缩和剪切强度的安全系数不小于5,挠度应不大于构件长度的 1/1500。2.1.3 门板的厚度应在计算厚度上增加 2mm 的腐蚀裕量。2.1.4 闸孔尺寸在 600mm 及其以上时，门板的上端应设置安装用吊环或吊孔。2.2门框2.2.1 门框应整体铸造，在最大工作水头下，其拉伸、压缩和剪切强度的安全系数不小于 5。2.2.2 门框的厚度应在计算厚度上增加 2mm 的腐蚀裕量。2.2.3 对于墙管连接式圆闸门，其门框法兰的连接尺寸应符合 GB4216.2 的规定,法兰螺栓孔应在垂直中心线的二侧对称均布。2.2.4 法兰螺栓孔 d0 的轴线相对于法兰的孔轴线的位置度公差① t 应符合表 1 的规定。表 1mm法兰螺栓孔直径 d0位置度公差① t11.0-17.5<1.022.0-30.0<1.533.0-48.0<2.62.2.5 墙管式闸门与墙管连接之间应设有止水垫片，其垫片应符合 GB4216.9 及 GB4216.10 规定。2.2.6 墙式闸门与墙面接合的门框表面，应保持平整。2.2.7 门框（含导轨）的任一外侧应机加工一条与导轨平行且贯通的垂线作安装闸门基准。2.3 导轨 2.3.1 导轨应按最大工作水头设计，其拉伸、压缩和剪切强度的安全系数不小于 5。在门板开启到最高位置时，其导轨的顶端应高于门板的水平中心线。2.3.2 导轨可用螺栓（螺钉）与门框相接，或与门框整体铸造。2.4 密封座2.4.1 密封座应分别置于经机加工的门框和门板的相应位置上，用与密封座相同材料制作的沉头螺钉紧固。在启闭门板过程中，不能变形和松动，螺钉头部与密封座工作面一起精加工，其表面粗糙度不大于 3.2 口 m。2.4.2 密封座工作表面不得有划痕、裂缝和气孔等缺陷。2.4.3 密封座的板厚，应符合表 2 规定。2.5 吊耳或吊块螺母2.5.1 门板的上端应设吊耳或吊块螺母，以与门杆连接。吊耳或吊块螺母的受力点尽量靠近...
