间接蒸发冷却技术运行模式介绍

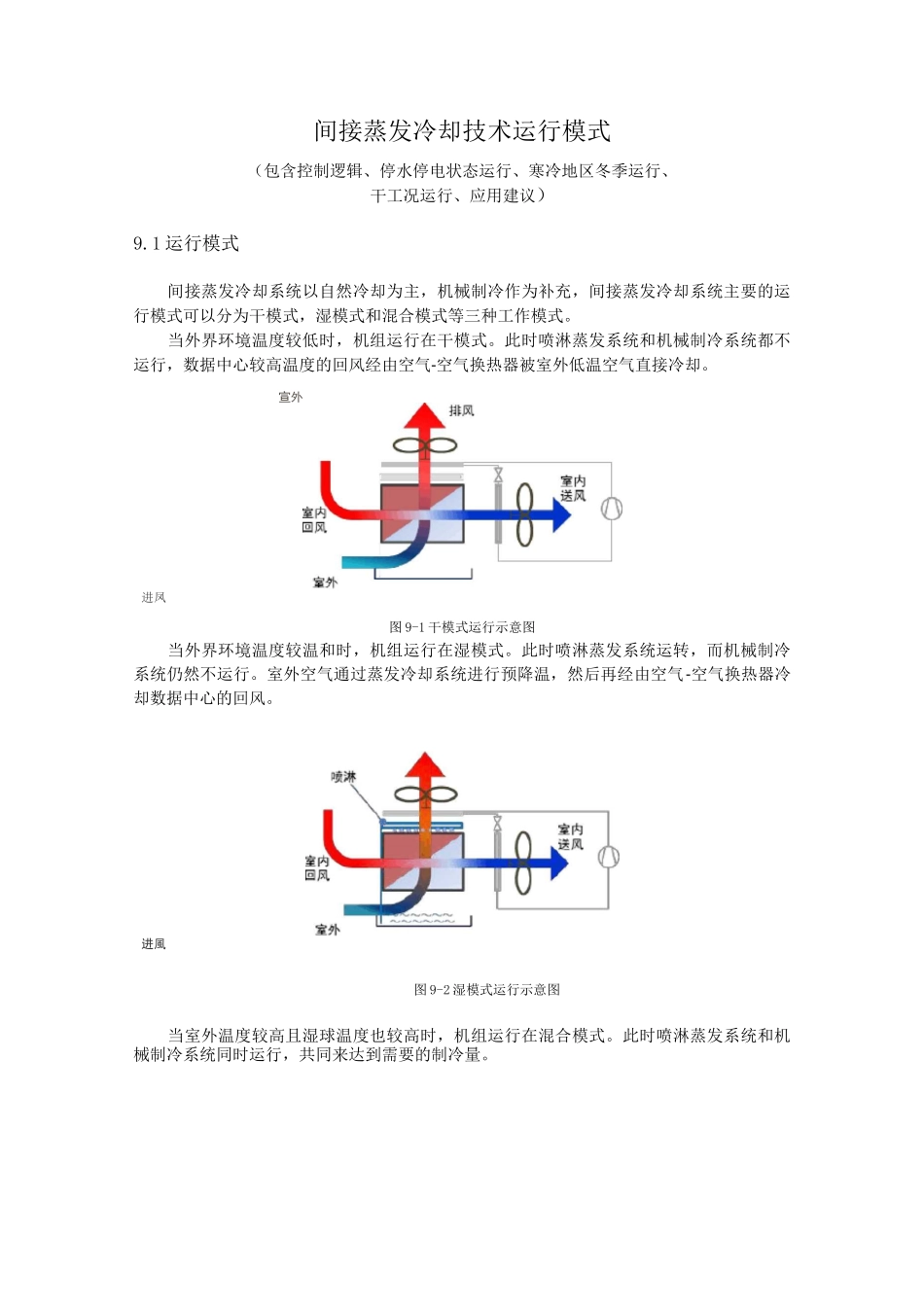

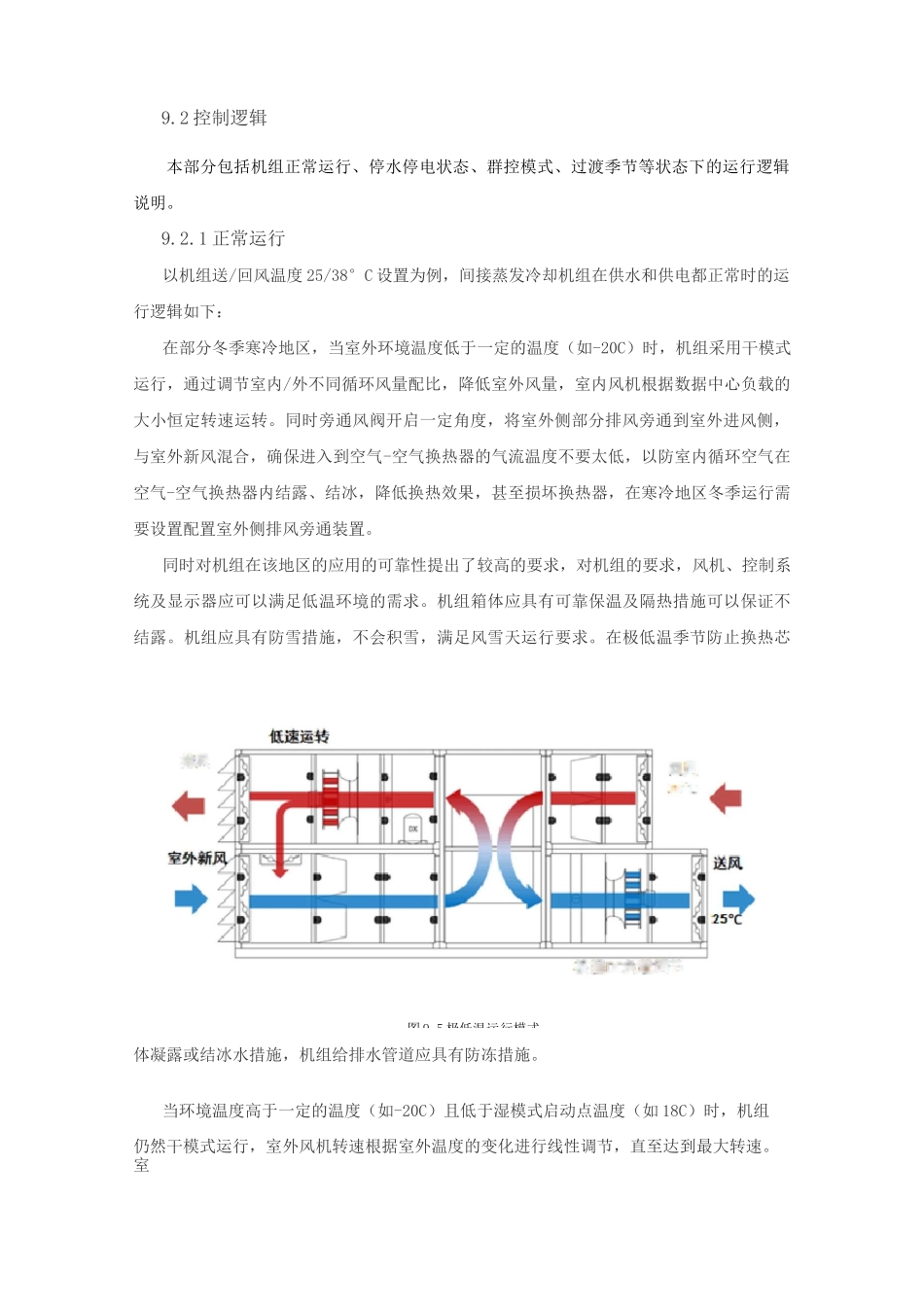

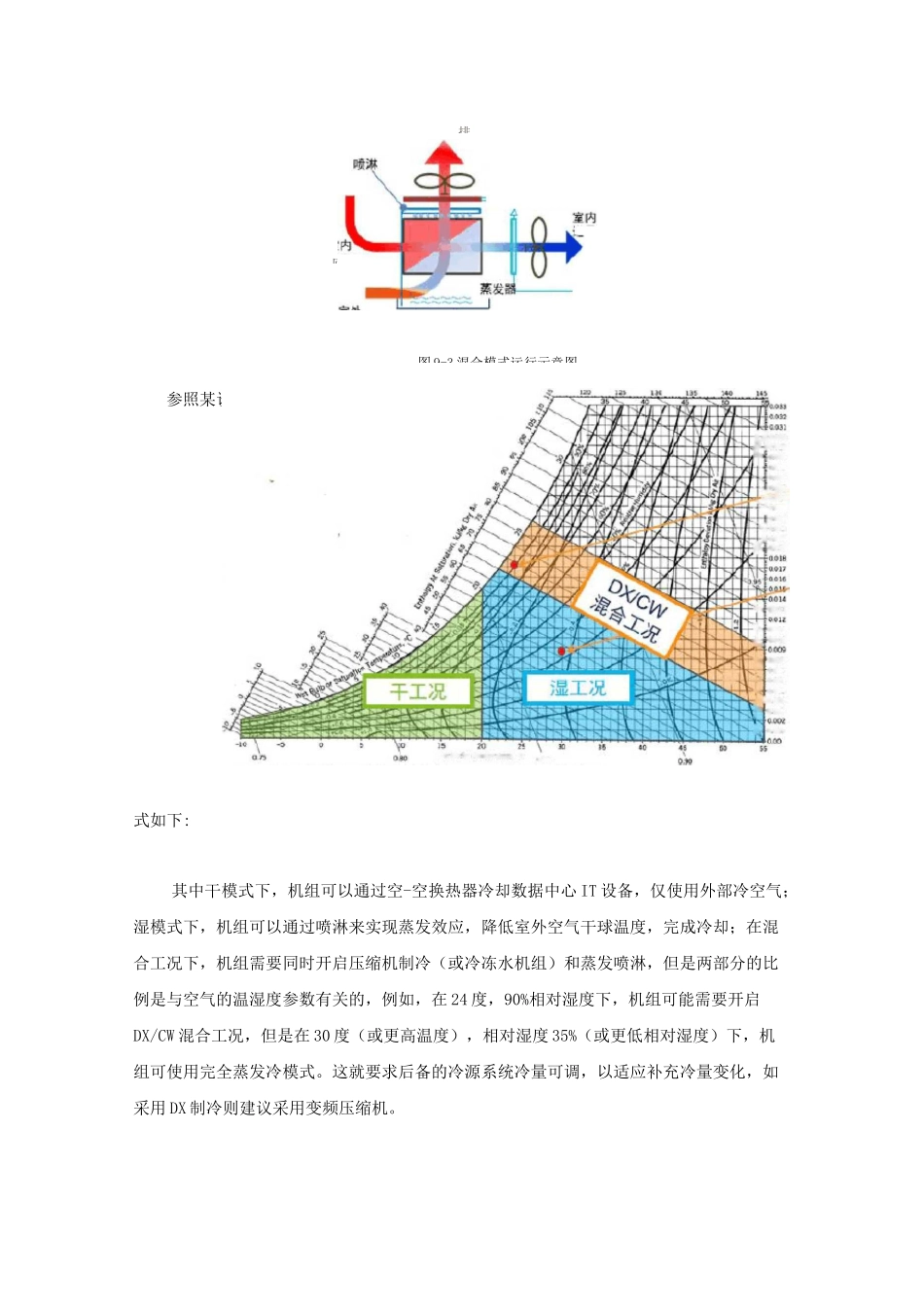

间接蒸发冷却技术运行模式（包含控制逻辑、停水停电状态运行、寒冷地区冬季运行、干工况运行、应用建议）9.1 运行模式间接蒸发冷却系统以自然冷却为主，机械制冷作为补充，间接蒸发冷却系统主要的运行模式可以分为干模式，湿模式和混合模式等三种工作模式。当外界环境温度较低时，机组运行在干模式。此时喷淋蒸发系统和机械制冷系统都不运行，数据中心较高温度的回风经由空气-空气换热器被室外低温空气直接冷却。宣外进凤图 9-1 干模式运行示意图当外界环境温度较温和时，机组运行在湿模式。此时喷淋蒸发系统运转，而机械制冷系统仍然不运行。室外空气通过蒸发冷却系统进行预降温，然后再经由空气-空气换热器冷却数据中心的回风。进風图 9-2 湿模式运行示意图当室外温度较高且湿球温度也较高时，机组运行在混合模式。此时喷淋蒸发系统和机械制冷系统同时运行，共同来达到需要的制冷量。J>Ck>Du>bTdmKTM^ie,*G 玄站M翻yrfl-MS严rOO^fi-■002?-^i-ara--旳 竝比Y•• 削血.中ffia、讯0fi2 、中ftflio^M齐 血皿fc-k-MIS卜【 百机］七 FM10右图 9-4 运行模式焓湿图排回或 CW 務图 9-3 混合模式运行示意图参照某设计工况，三种运行模式在恰湿图上的表现形式如下:其中干模式下，机组可以通过空-空换热器冷却数据中心 IT 设备，仅使用外部冷空气；湿模式下，机组可以通过喷淋来实现蒸发效应，降低室外空气干球温度，完成冷却；在混合工况下，机组需要同时开启压缩机制冷（或冷冻水机组）和蒸发喷淋，但是两部分的比例是与空气的温湿度参数有关的，例如，在 24 度，90%相对湿度下，机组可能需要开启DX/CW 混合工况，但是在 30 度（或更高温度），相对湿度 35%（或更低相对湿度）下，机组可使用完全蒸发冷模式。这就要求后备的冷源系统冷量可调，以适应补充冷量变化，如采用 DX 制冷则建议采用变频压缩机。排回凤粮据 DC 负载调图 9-5 极低温运行模式9.2 控制逻辑本部分包括机组正常运行、停水停电状态、群控模式、过渡季节等状态下的运行逻辑说明。9.2.1 正常运行以机组送/回风温度 25/38°C 设置为例，间接蒸发冷却机组在供水和供电都正常时的运行逻辑如下：在部分冬季寒冷地区，当室外环境温度低于一定的温度（如-20C）时，机组采用干模式运行，通过调节室内/外不同循环风量配比，降低室外风量，室内风机根据数据中心负载的大小恒定转速运转。同时旁通风阀开启一定角度，将室外侧部分排风旁通到室外进风侧，与室外新...
