焦作恒大城二期止水螺杆专项施工方案

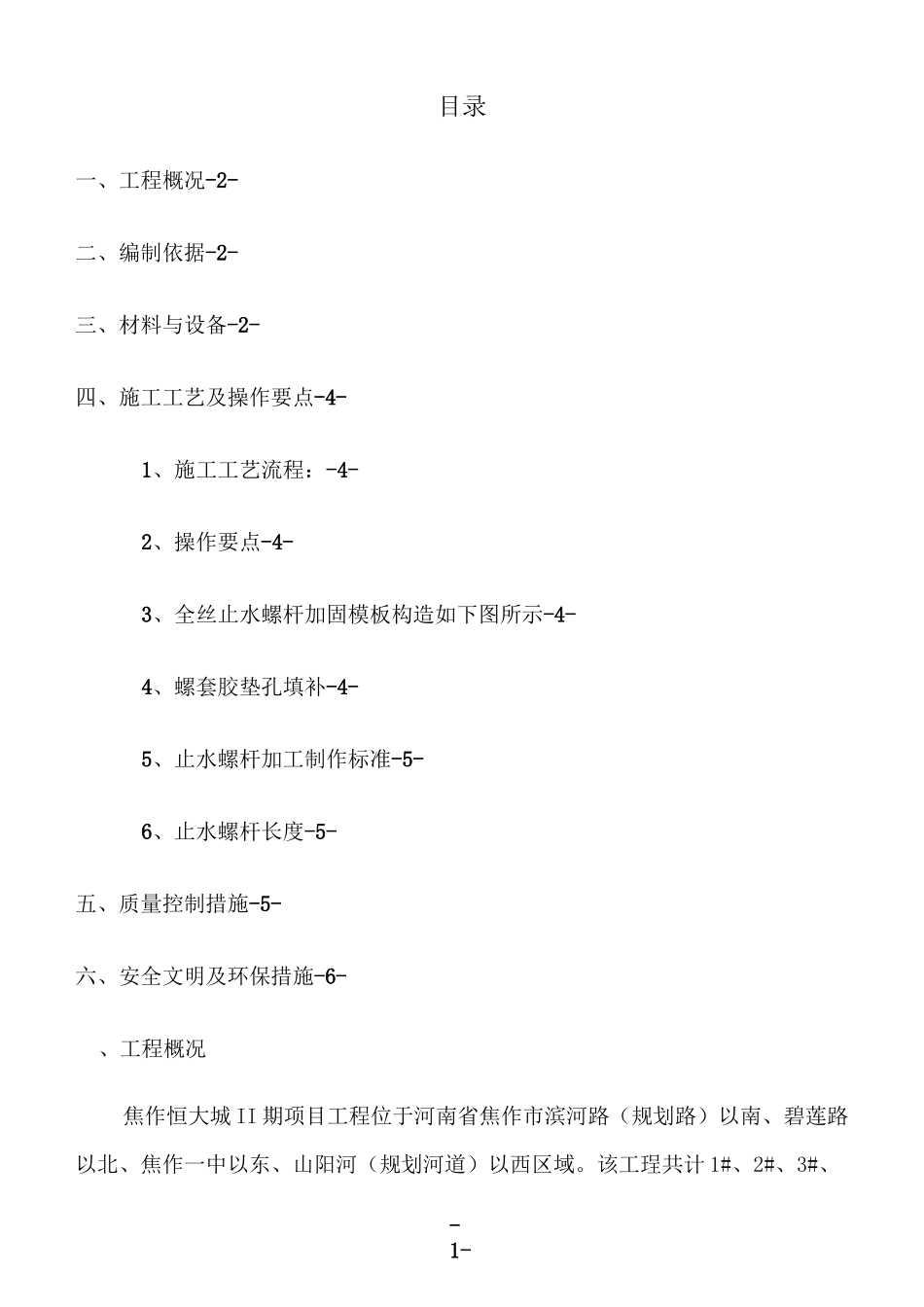

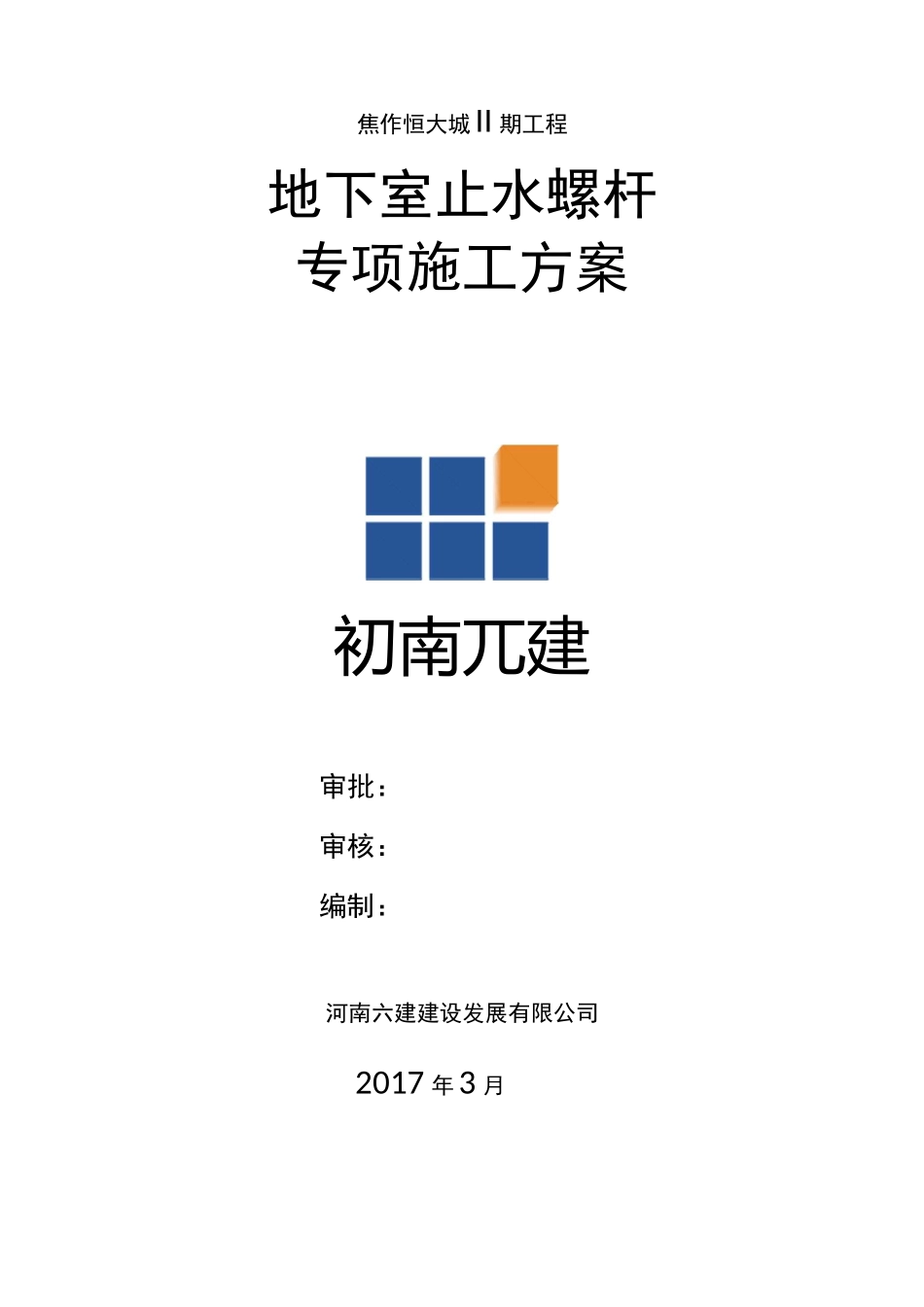

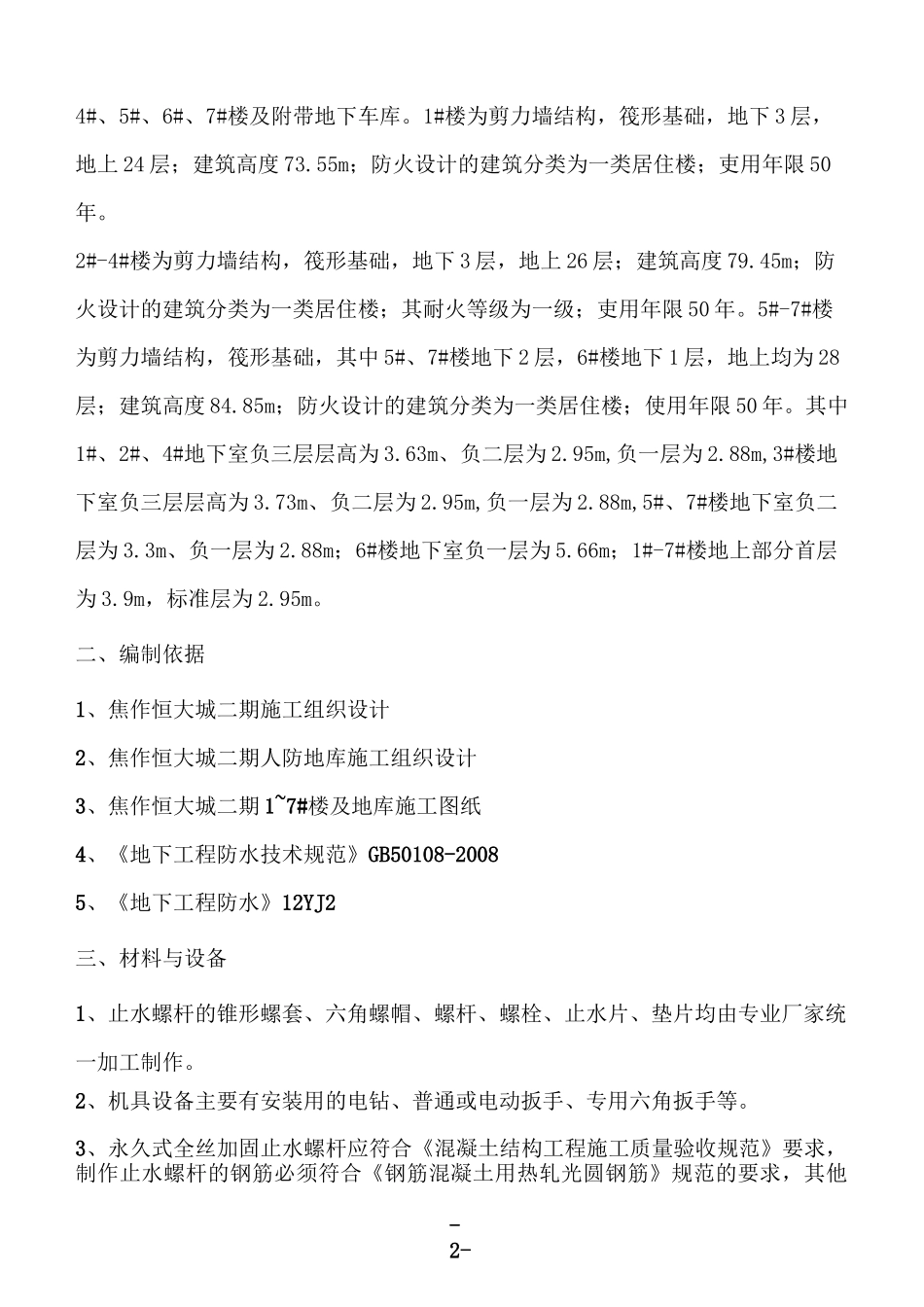

焦作恒大城II 期工程地下室止水螺杆专项施工方案初南兀建审批：审核：编制：河南六建建设发展有限公司2017 年3 月-1-目录一、工程概况-2-二、编制依据-2-三、材料与设备-2-四、施工工艺及操作要点-4-1、施工工艺流程：-4-2、操作要点-4-3、全丝止水螺杆加固模板构造如下图所示-4-4、螺套胶垫孔填补-4-5、止水螺杆加工制作标准-5-6、止水螺杆长度-5-五、质量控制措施-5-六、安全文明及环保措施-6-、工程概况焦作恒大城 II 期项目工程位于河南省焦作市滨河路（规划路）以南、碧莲路以北、焦作一中以东、山阳河（规划河道）以西区域。该工珵共计 1#、2#、3#、-2-4#、5#、6#、7#楼及附带地下车库。1#楼为剪力墙结构，筏形基础，地下 3 层，地上 24 层；建筑高度 73.55m；防火设计的建筑分类为一类居住楼；吏用年限 50年。2#-4#楼为剪力墙结构，筏形基础，地下 3 层，地上 26 层；建筑高度 79.45m；防火设计的建筑分类为一类居住楼；其耐火等级为一级；吏用年限 50 年。5#-7#楼为剪力墙结构，筏形基础，其中 5#、7#楼地下 2 层，6#楼地下 1 层，地上均为 28层；建筑高度 84.85m；防火设计的建筑分类为一类居住楼；使用年限 50 年。其中1#、2#、4#地下室负三层层高为 3.63m、负二层为 2.95m,负一层为 2.88m,3#楼地下室负三层层高为 3.73m、负二层为 2.95m,负一层为 2.88m,5#、7#楼地下室负二层为 3.3m、负一层为 2.88m；6#楼地下室负一层为 5.66m；1#-7#楼地上部分首层为 3.9m，标准层为 2.95m。二、编制依据1、焦作恒大城二期施工组织设计2、焦作恒大城二期人防地库施工组织设计3、焦作恒大城二期 1~7#楼及地库施工图纸4、《地下工程防水技术规范》GB50108-20085、《地下工程防水》12YJ2三、材料与设备1、止水螺杆的锥形螺套、六角螺帽、螺杆、螺栓、止水片、垫片均由专业厂家统一加工制作。2、机具设备主要有安装用的电钻、普通或电动扳手、专用六角扳手等。3、永久式全丝加固止水螺杆应符合《混凝土结构工程施工质量验收规范》要求，制作止水螺杆的钢筋必须符合《钢筋混凝土用热轧光圆钢筋》规范的要求，其他-3-__B恥图所示：瓚義穿螞栓1•①②®①1妣工欝雜时狀详阿燥迪芨奎管规轟尺十占a 工軍他定.2,方形 1E 玻环疏隹为泰撐〔螺即券蛊増加 2 皿工掃粧螺濟处应封屛益井趟水面捕障水涂虬犀度按单体工穆设计，屯京燥栓直径“12Y连接及配件必须符合相关标准要求。4、止水螺杆的安装尺寸偏差应符合相关质量...
