中央空调水系统,新风,地暖安装工序

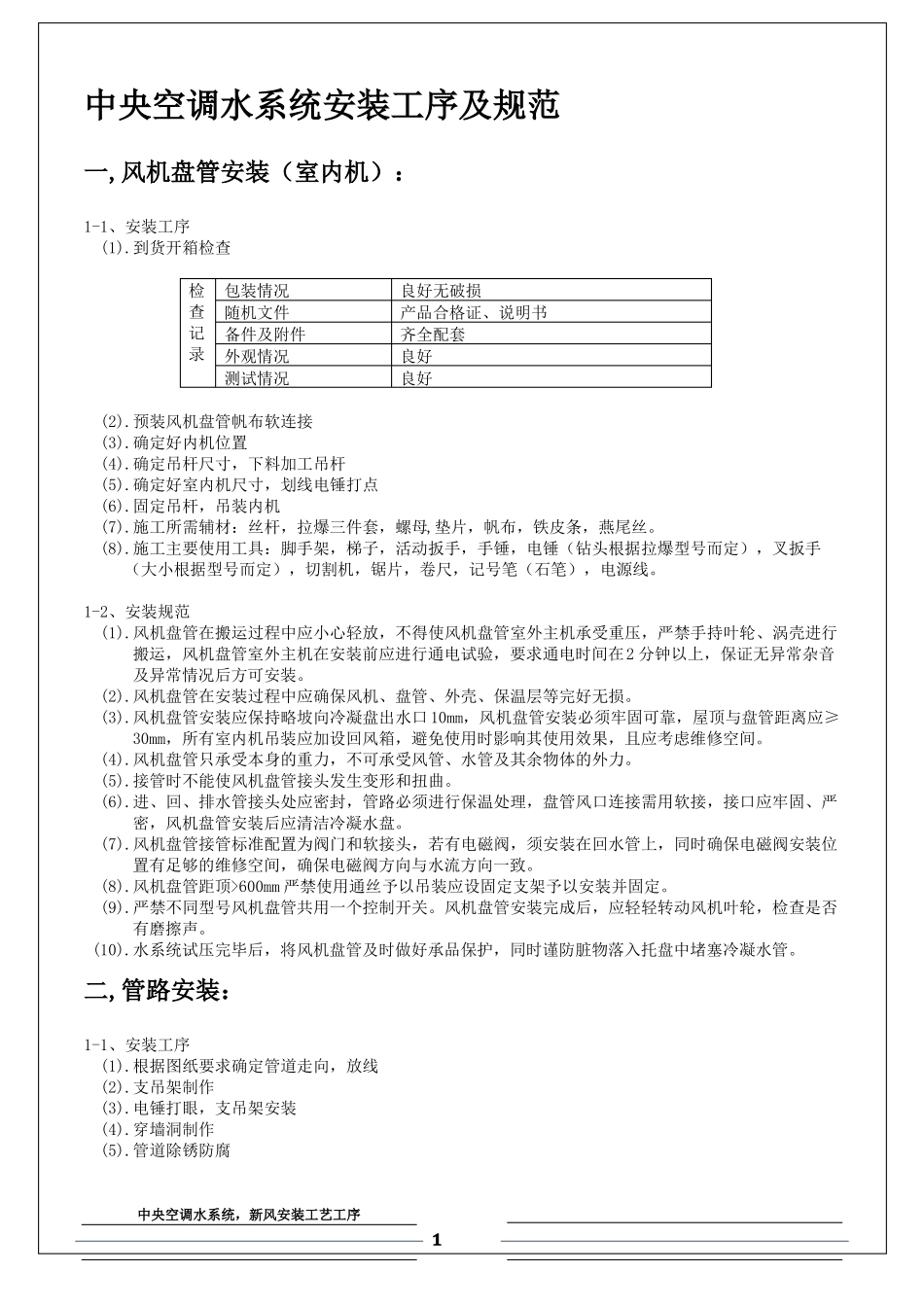

中央空调水系统,新风,地暖安装工序_第1页
1/18

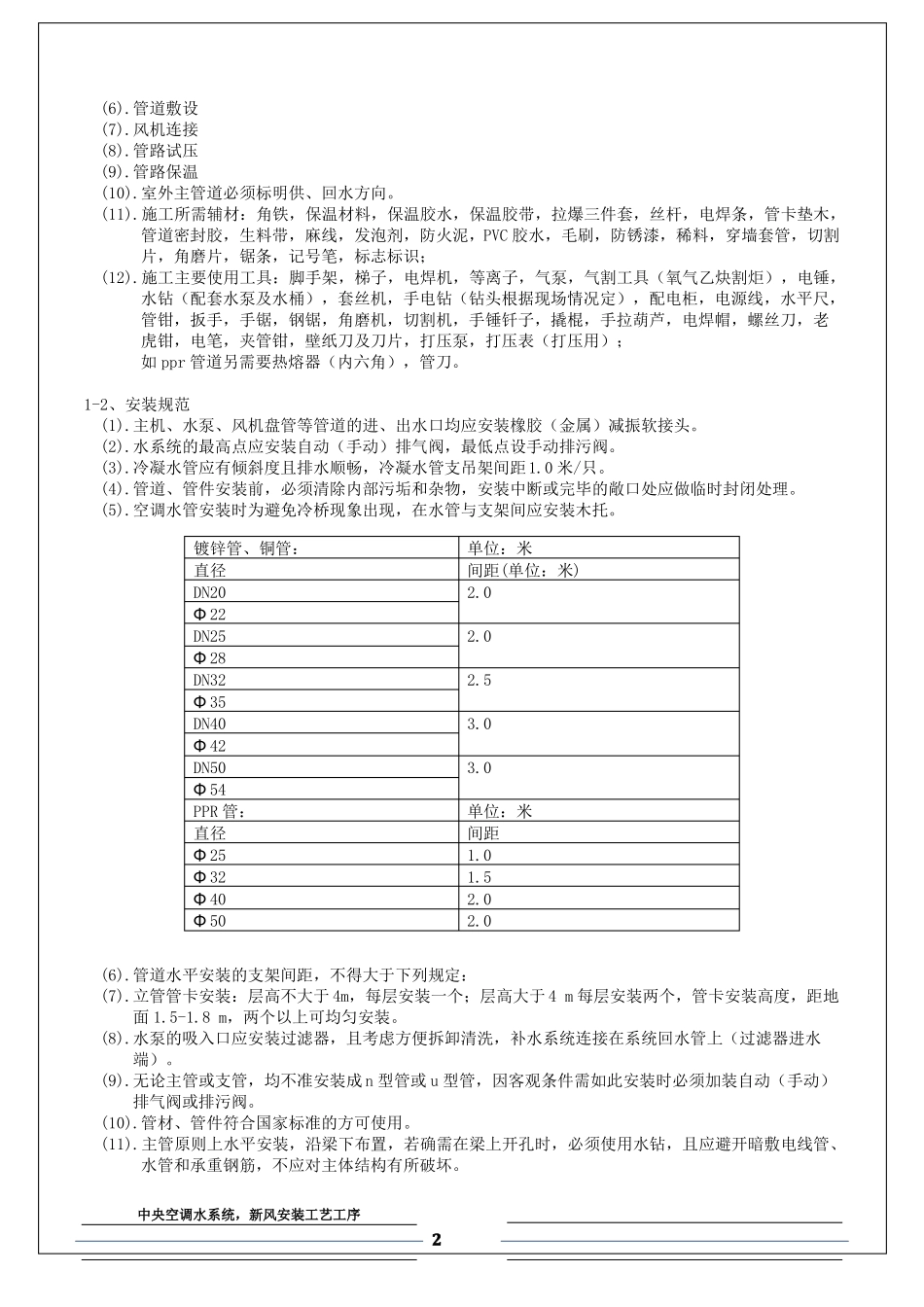

中央空调水系统,新风,地暖安装工序_第2页
2/18

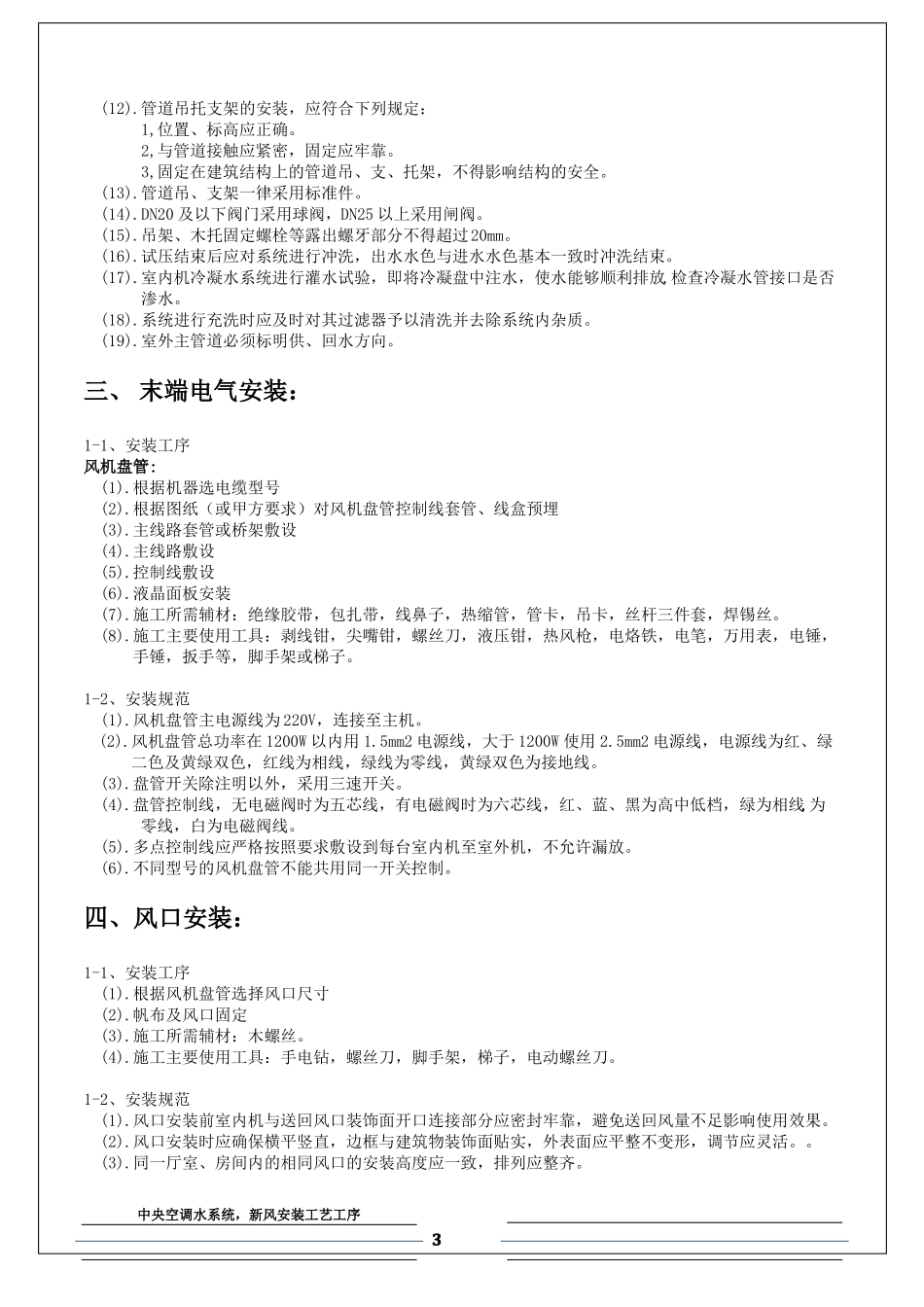

中央空调水系统,新风,地暖安装工序_第3页
3/18
中央空调水系统安装工序及规范一,风机盘管安装(室内机):1-1、安装工序(1).到货开箱检查检包装情况良好无破损查随机文件产品合格证、说明书记备件及附件齐全配套录外观情况良好测试情况良好(2).预装风机盘管帆布软连接(3).确定好内机位置(4).确定吊杆尺寸,下料加工吊杆(5).确定好室内机尺寸,划线电锤打点(6).固定吊杆,吊装内机(7).施工所需辅材:丝杆,拉爆三件套,螺母,垫片,帆布,铁皮条,燕尾丝。(8).施工主要使用工具:脚手架,梯子,活动扳手,手锤,电锤(钻头根据拉爆型号而定),叉扳手(大小根据型号而定),切割机,锯片,卷尺,记号笔(石笔),电源线。1-2、安装规范(1).风机盘管在搬运过程中应小心轻放,不得使风机盘管室外主机承受重压,严禁手持叶轮、涡壳进行搬运,风机盘管室外主机在安装前应进行通电试验,要求通电时间在2 分钟以上,保证无异常杂音及异常情况后方可安装。(2).风机盘管在安装过程中应确保风机、盘管、外壳、保温层等完好无损。(3).风机盘管安装应保持略坡向冷凝盘出水口 10mm,风机盘管安装必须牢固可靠,屋顶与盘管距离应≥30mm,所有室内机吊装应加设回风箱,避免使用时影响其使用效果,且应考虑维修空间。(4).风机盘管只承受本身的重力,不可承受风管、水管及其余物体的外力。(5).接管时不能使风机盘管接头发生变形和扭曲。(6).进、回、排水管接头处应密封,管路必须进行保温处理,盘管风口连接需用软接,接口应牢固、严密,风机盘管安装后应清洁冷凝水盘。(7).风机盘管接管标准配置为阀门和软接头,若有电磁阀,须安装在回水管上,同时确保电磁阀安装位置有足够的维修空间,确保电磁阀方向与水流方向一致。(8).风机盘管距顶>600mm 严禁使用通丝予以吊装应设固定支架予以安装并固定。(9).严禁不同型号风机盘管共用一个控制开关。风机盘管安装完成后,应轻轻转动风机叶轮,检查是否有磨擦声。 (10).水系统试压完毕后,将风机盘管及时做好承品保护,同时谨防脏物落入托盘中堵塞冷凝水管。二,管路安装:1-1、安装工序(1).根据图纸要求确定管道走向,放线(2).支吊架制作(3).电锤打眼,支吊架安装(4).穿墙洞制作(5).管道除锈防腐中央空调水系统,新风安装工艺工序1(6).管道敷设(7).风机连接(8).管路试压(9).管路保温(10).室外主管道必须标明供、回水方向。(11).施工所需辅材:角铁,保温材料,保温胶水,保温胶带,拉爆三件套,丝杆,电焊条,管卡垫木,管道密封胶,生料带,麻线,发泡剂,防火泥,PVC...
