中捷TPX6113卧式镗铣床大修方案

中捷TPX6113卧式镗铣床大修方案_第1页
1/6

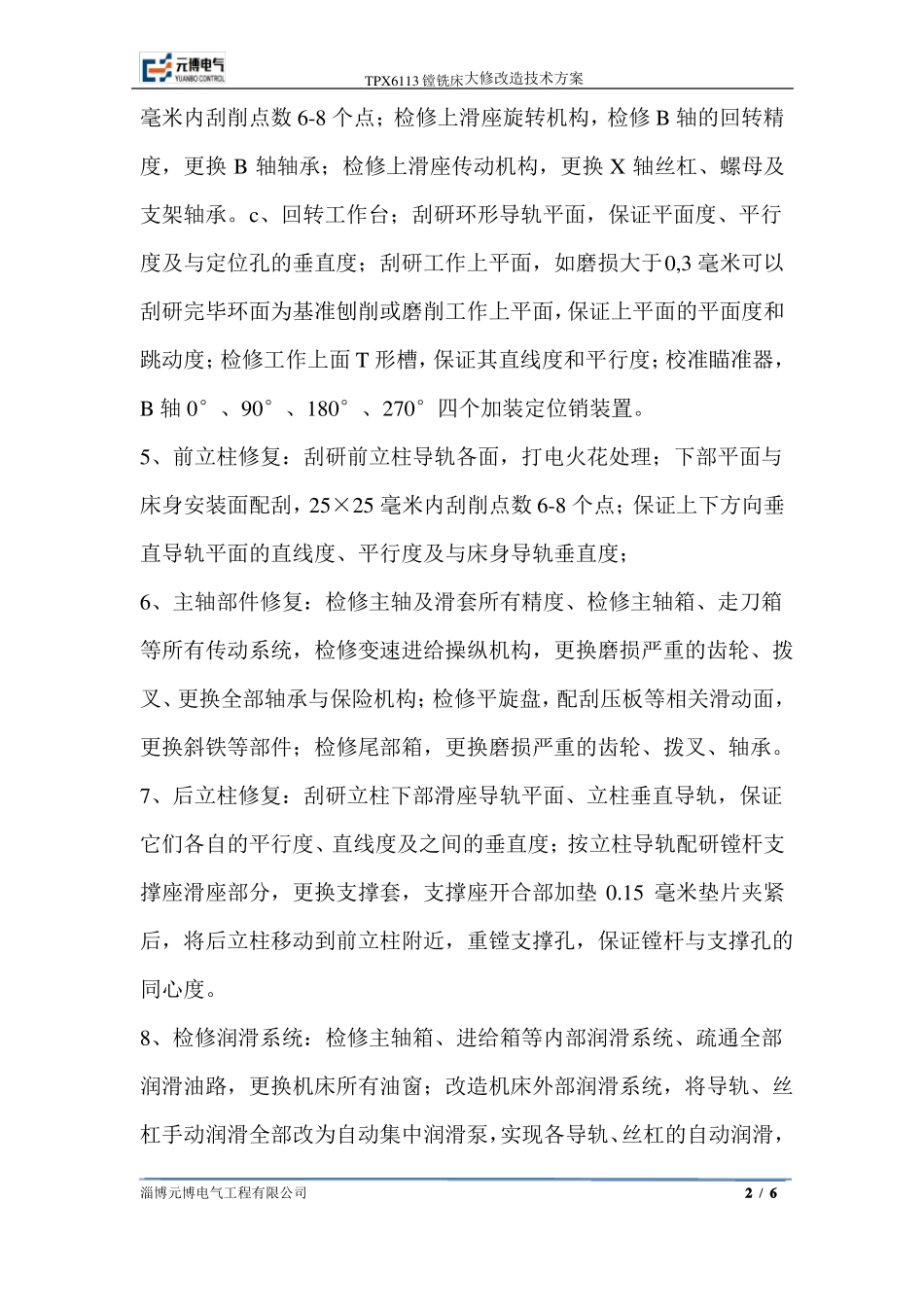

中捷TPX6113卧式镗铣床大修方案_第2页
2/6

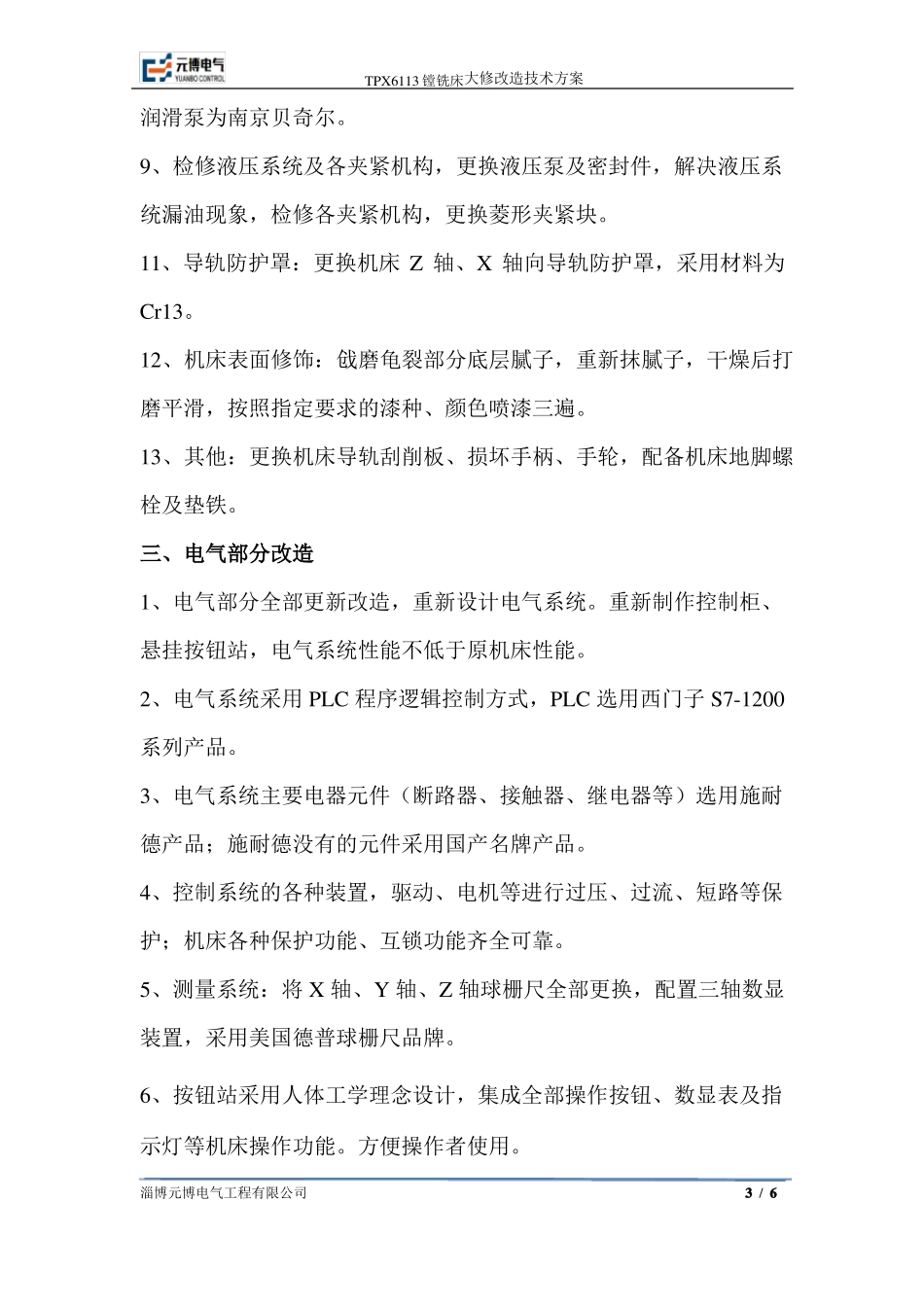

中捷TPX6113卧式镗铣床大修方案_第3页
3/6
TPX6113 镗铣床大修改造技术方案TPX6113 卧式镗铣床大修方案一、机床现状TPX6113 卧式镗铣床(N50260087)为中捷机床有限公司 2003年 10 月生产,出厂编号 03053;该设备导轨磨损,精度降低;各传动机构磨损,传动系统间隙大;电气元件老化,故障频发;需大修处理,恢复精度和功能。二、机械部分大修1、床身导轨精度修复:床身导轨磨损研伤深沟超出 0.5 毫米处去除氧化层,采用电火花冷焊修复机及Φ1.2 铸铁焊条堆焊,控制焊接速度,焊后工件温度不大于 70℃;精刨导轨各面,高频频淬火后精磨,硬度达到 HRC45-52 左右;注意精磨时以斜齿条安装面为基准面;丝杠传动装置和快速移动装置安装面适当磨低,以便于校正光杆和丝杠、快速移动装置等高调整;立柱安装面装配时配对刮研;床身导轨全长直线度不大于 0.03 毫米,每 300 毫米不大于 0.006 毫米;全长平行度不大于 0.02 毫米。2、工作台部件修复:a、下滑座:刮研滑座上部导轨,保证导轨平面的直线度和平行度;刮研滑座下部与床身导轨配合面,保证上下导轨平面的平行度和垂直度;25×25 毫米内刮削点数 6-8 个点;检修下滑座传动机构,更换下滑座 Z 轴丝杠、螺母及支架轴承。b、上滑座:专用心轴插入定位孔,刮研滑座上部环形导轨平面及定位孔端面,保证环轨、定位孔平面的直线度和平行度 0.02 毫米;刮研滑座下部与下滑座导轨配合面,保证上下导轨平面的平行度 0.02 毫米;25×25淄博元博电气工程有限公司1 / 6TPX6113 镗铣床大修改造技术方案毫米内刮削点数 6-8 个点;检修上滑座旋转机构,检修 B 轴的回转精度,更换 B 轴轴承;检修上滑座传动机构,更换 X 轴丝杠、螺母及支架轴承。c、回转工作台;刮研环形导轨平面,保证平面度、平行度及与定位孔的垂直度;刮研工作上平面,如磨损大于0,3 毫米可以刮研完毕环面为基准刨削或磨削工作上平面,保证上平面的平面度和跳动度;检修工作上面 T 形槽,保证其直线度和平行度;校准瞄准器,B 轴 0°、90°、180°、270°四个加装定位销装置。5、前立柱修复:刮研前立柱导轨各面,打电火花处理;下部平面与床身安装面配刮,25×25 毫米内刮削点数 6-8 个点;保证上下方向垂直导轨平面的直线度、平行度及与床身导轨垂直度;6、主轴部件修复:检修主轴及滑套所有精度、检修主轴箱、走刀箱等所有传动系统,检修变速进给操纵机构,更换磨损严重的齿轮、拨叉、更换全部轴承与保险机构;检修平旋盘,配刮压...
