串口通信基本接线方法要点

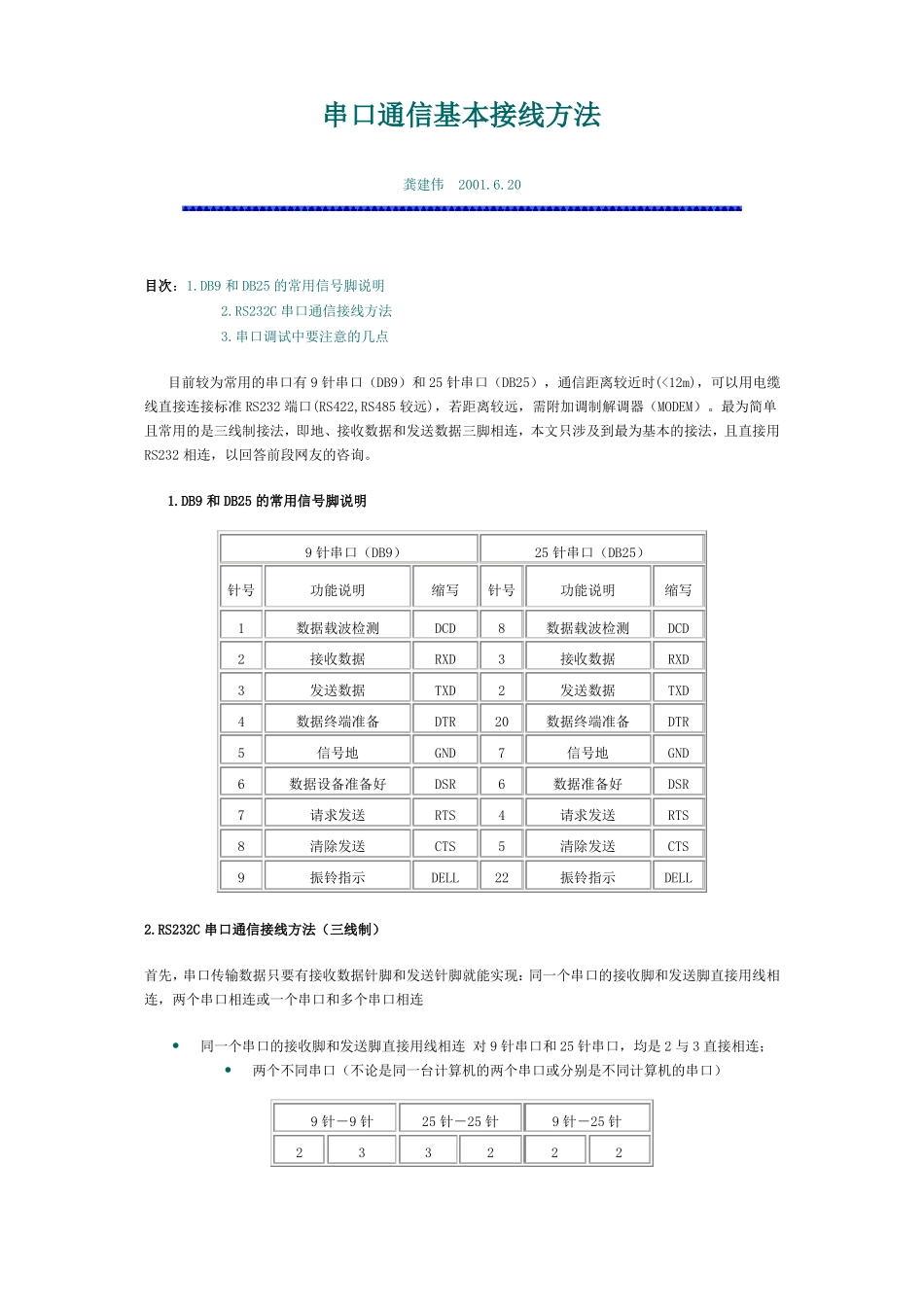

串口通信基本接线方法龚建伟2001.6.20目次：1.DB9 和 DB25 的常用信号脚说明2.RS232C 串口通信接线方法3.串口调试中要注意的几点目前较为常用的串口有 9 针串口（DB9）和 25 针串口（DB25），通信距离较近时(<12m)，可以用电缆线直接连接标准 RS232 端口(RS422,RS485 较远)，若距离较远，需附加调制解调器（MODEM）。最为简单且常用的是三线制接法，即地、接收数据和发送数据三脚相连，本文只涉及到最为基本的接法，且直接用RS232 相连，以回答前段网友的咨询。1.DB9 和 DB25 的常用信号脚说明9 针串口（DB9）针号123456789功能说明数据载波检测接收数据发送数据数据终端准备信号地数据设备准备好请求发送清除发送振铃指示缩写DCDRXDTXDDTRGNDDSRRTSCTSDELL针号8322076452225 针串口（DB25）功能说明数据载波检测接收数据发送数据数据终端准备信号地数据准备好请求发送清除发送振铃指示缩写DCDRXDTXDDTRGNDDSRRTSCTSDELL2.RS232C 串口通信接线方法（三线制）首先，串口传输数据只要有接收数据针脚和发送针脚就能实现：同一个串口的接收脚和发送脚直接用线相连，两个串口相连或一个串口和多个串口相连•同一个串口的接收脚和发送脚直接用线相连 对 9 针串口和 25 针串口，均是 2 与 3 直接相连；•两个不同串口（不论是同一台计算机的两个串口或分别是不同计算机的串口）9 针－9 针2325 针－25 针329 针－25 针22352527373537上面表格是对微机标准串行口而言的，还有许多非标准设备，如接收 GPS 数据或电子罗盘数据，只要记住一个原则：接收数据针脚（或线）与发送数据针脚（或线）相连，彼些交叉，信号地对应相接，就能百战百胜。3.串口调试中要注意的几点：••••不同编码机制不能混接，如 RS232C 不能直接与 RS422 接口相连，市面上专门的各种转换器卖，必须通过转换器才能连接；线路焊接要牢固，不然程序没问题，却因为接线问题误事；串口调试时，准备一个好用的调试工具，如串口调试助手、串口精灵等，有事半功倍之效果；强烈建议不要带电插拨串口，插拨时至少有一端是断电的，否则串口易损坏。有关 RS232 和 RS485 接口的问答来自 中国工控网什么是 RS-232-C 接口？采用 RS-232-C 接口有何特点？传输电缆长度如何考虑？答： 计算机与计算机或计算机与终端之间的数据传送可以采用串行通讯和并行通讯二种方式。由于串行通讯方式具有使用线路少、成本低，特别是在远程传输时，避免了多条线路...
