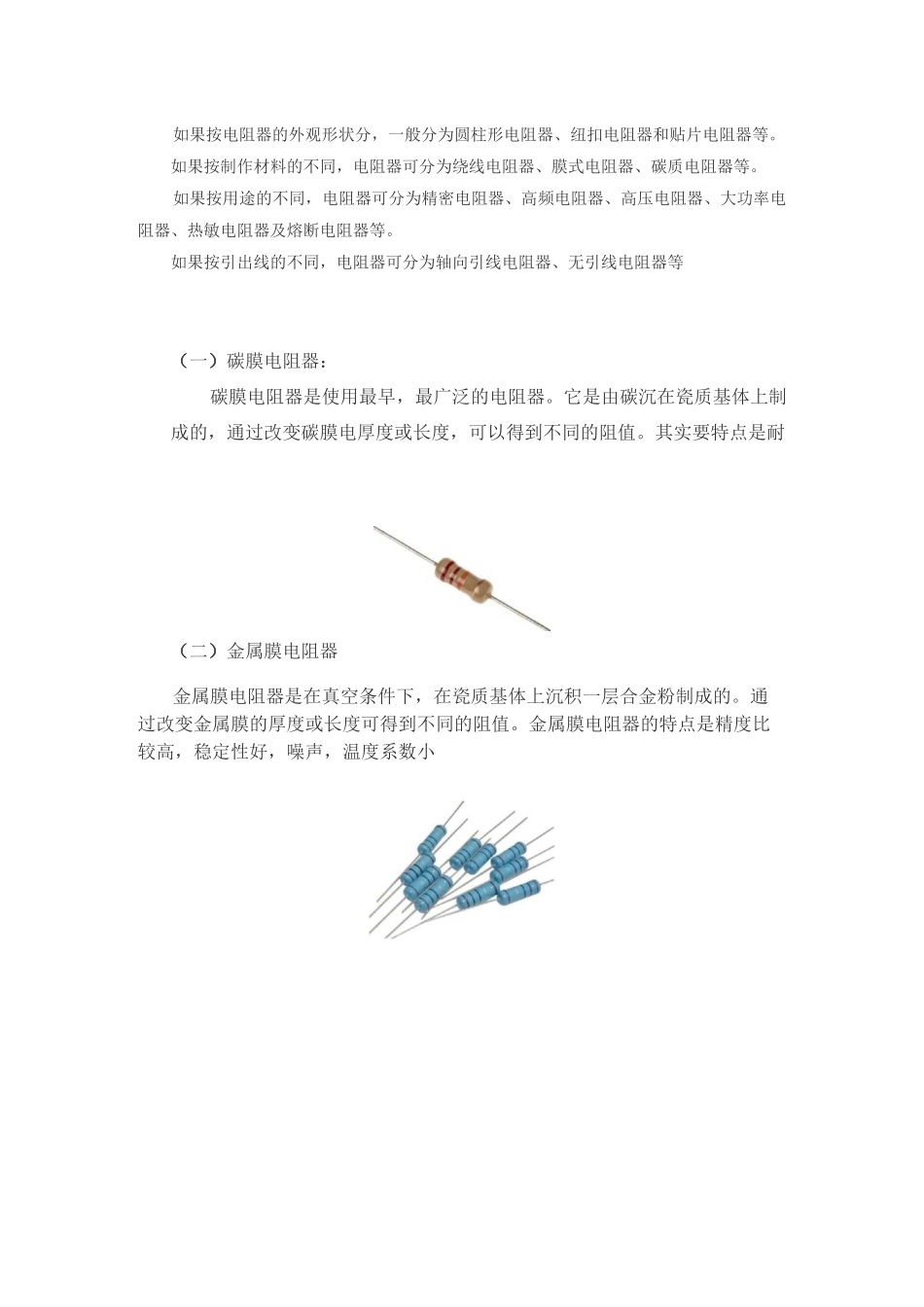

车线绕电粗按用途不丽分类拔结构膨那u、同分类通用里 _ 电隔 苯画強电抵厂— 鬲压型电阻「 蟲频无念电阻發属氧化膜电隠缈向引线电朋苗］弓 1 密 越阴云忆 1 引圖林 型地阳 —程型理昭~i 盘 挈电限■平閒灯唳由性i电阻简介及分类应用介绍简介导体对电流的阻碍作用就叫该导体的电阻。电阻(Resistanee,通常用“R”表示)是一个物理量，在物理学中表示导体对电流阻碍作用的大小。导体的电阻越大，表示导体对电流的阻碍作用越大。不同的导体，电阻一般不同，电阻是导体本身的一种性质。导体的电阻通常用字母 R 表示，电阻的单位是欧姆，简称 Q 常用的电阻单位还有千欧姆(KQ)，兆欧姆(MQ)，它们的关系是：⑸1KQ=1000Q,1MQ=1000KQ在电原理图中为了简便，一般将电阻值中的“Q”省去，凡阻值在千欧以下的电阻，直接用数字表示；阻值在千欧以上的，用“K”表示；兆欧以上的用“M”表示景勿响因素1、长度：当材料和横截面积相同时，导体的长度越长，电阻越大⑹2、横截面积：当材料和长度相同时，导体的横截面积越小，电阻越大⑹3、材料：当长度和横截面积相同时，不同材料的导体电阻不同⑹。4、温度：对大多数导体来说，温度越高，电阻越大，如金属等；对少数导体来说，温度越高，电阻越小，如碳电阻电阻器也可以按电阻体材料、用途、结构形状、引出线的不同分类，具体含义如图所示。碳 膜电隱 SSSwfl 引线电衍图 Li.4 电陌器分类器的分类：电阻器的种类较多，如果根据电阻器的工作特性及在电路中的作用来分，可分为固定电阻器和可变电阻器两大类。阻值固定不变的电阻器称为固定电阻器，固定电阻器又包括很多种，主要有碳质电阻器，碳膜电阻器，金属膜电阻器绕线电阻器等。阻值在一定范围内连接可调的电阻器称为可变电阻器或电位器。可变电阻器一般为两端可调，电位器一般为三端可调。如果按电阻器的外观形状分，一般分为圆柱形电阻器、纽扣电阻器和贴片电阻器等。如果按制作材料的不同，电阻器可分为绕线电阻器、膜式电阻器、碳质电阻器等。如果按用途的不同，电阻器可分为精密电阻器、高频电阻器、高压电阻器、大功率电阻器、热敏电阻器及熔断电阻器等。如果按引出线的不同，电阻器可分为轴向引线电阻器、无引线电阻器等（一）碳膜电阻器：碳膜电阻器是使用最早，最广泛的电阻器。它是由碳沉在瓷质基体上制成的，通过改变碳膜电厚度或长度，可以得到不同的阻值。其实要特点是耐（二）金属膜电阻器金属膜电阻器是在真空条件下，在瓷质...
