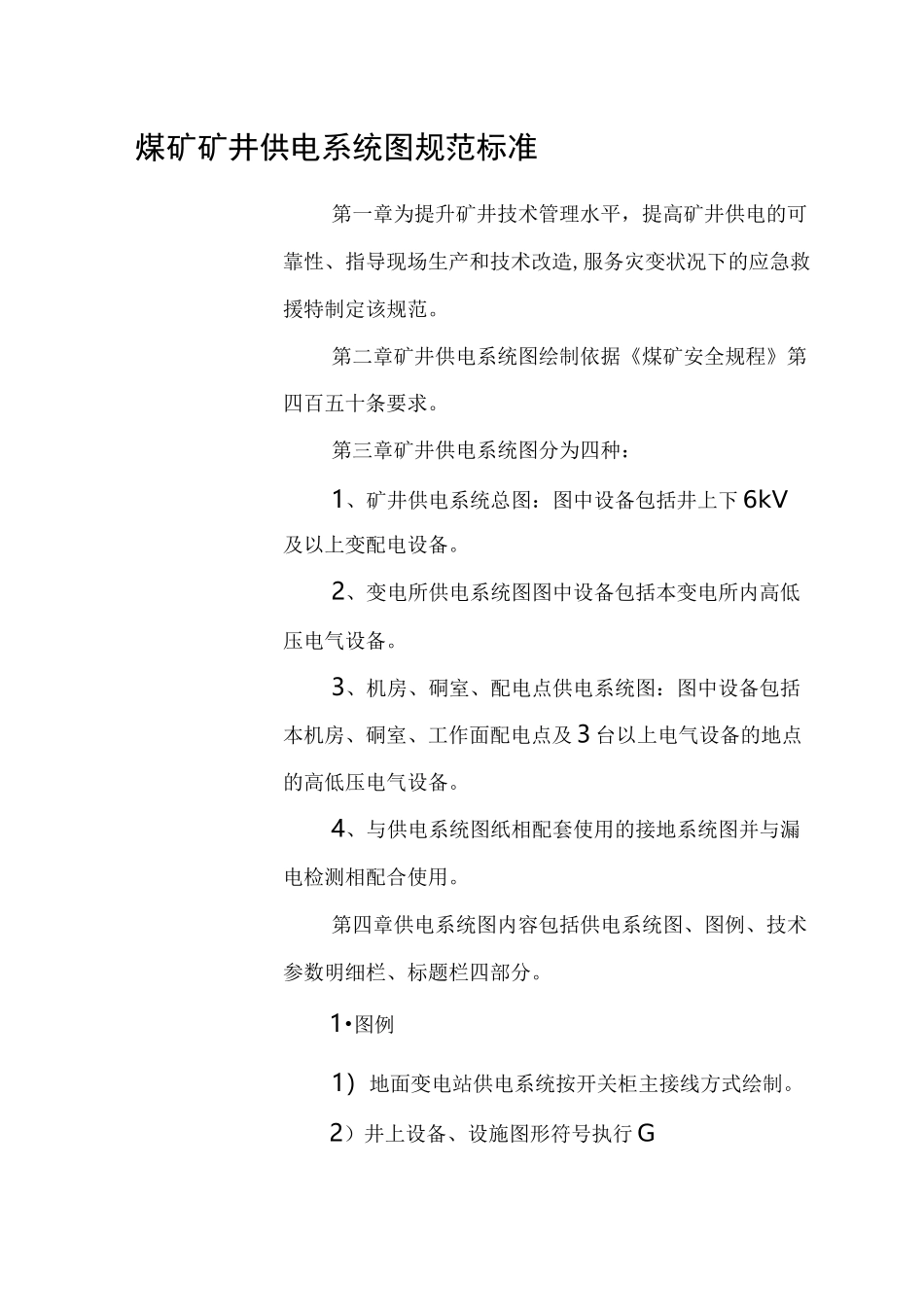

煤矿矿井供电系统图规范标准0作者:日期:煤矿矿井供电系统图规范标准第一章为提升矿井技术管理水平,提高矿井供电的可靠性、指导现场生产和技术改造,服务灾变状况下的应急救援特制定该规范。第二章矿井供电系统图绘制依据《煤矿安全规程》第四百五十条要求。第三章矿井供电系统图分为四种:1、矿井供电系统总图:图中设备包括井上下 6kV及以上变配电设备。2、变电所供电系统图图中设备包括本变电所内高低压电气设备。3、机房、硐室、配电点供电系统图:图中设备包括本机房、硐室、工作面配电点及 3 台以上电气设备的地点的高低压电气设备。4、与供电系统图纸相配套使用的接地系统图并与漏电检测相配合使用。第四章供电系统图内容包括供电系统图、图例、技术参数明细栏、标题栏四部分。1•图例1)地面变电站供电系统按开关柜主接线方式绘制。2)井上设备、设施图形符号执行 GB/T4728-2000 标准。3)井下设备、设施图形符号执行 MT/T570-1996 标准(见附件一)。上述标准未涵盖的新设备、设施可自行设定图例,但须在图中增设图例栏标出并说明(非标准图例)2•标准图幅(单位血)幅面代号A0A1A2A3A4尺寸丹 xz841X1189594X841420X594297X420210X297C105CL25£2010表中 B、L—图纸幅面的宽、长。e 图纸不留装订边时,图纸幅面与图框的间距。c、a 图纸留有装订边时,图纸幅面与非装订边图框、装订边图框的间距。⑴ 尽量采用标准图幅优先选用横幅。⑵ 必要时可分幅成图彤成图册。图册推荐选用 A3 图幅标准。3 标题栏标题栏位于图纸右下角。标题栏内容包括:名称(图纸名称及单位名称如 XX 公司 XX 矿井,该处须加盖单位公章)、图纸编号(专业序列编号,成套图纸总张数、第几张)、签字区(签字栏目包括设计制图、校对审核、机电部长、机电副总、机电矿长、签字日期。签字须由本人手写签)根据供电系统图等级不同,标题栏分为全矿供电系统图标题栏和变电所(包括配电点、采掘头面)供电系统图标题栏两种(见附件二)。4•技术参数明细栏受图幅限制,图中设备不易标注的参数等内容,可在图上另设明细栏集中标注。明细栏设在标题栏上方,格式可参照所须标注的参数内容自行设计。第五条图幅与图框尺寸规定:供电系统图使用标准图幅,全矿供电系统图使用 A0或 A1 图幅(若供电系统复杂,可采用 A0 加长图幅),各变电所供电系统图使用 A2 或 A3 图幅,配电点、采掘头面供电系统图使用 A3 图幅。图框格式执行《GB/T14689-2008 技术...
