混凝土预制拼装塔机基础安装方案

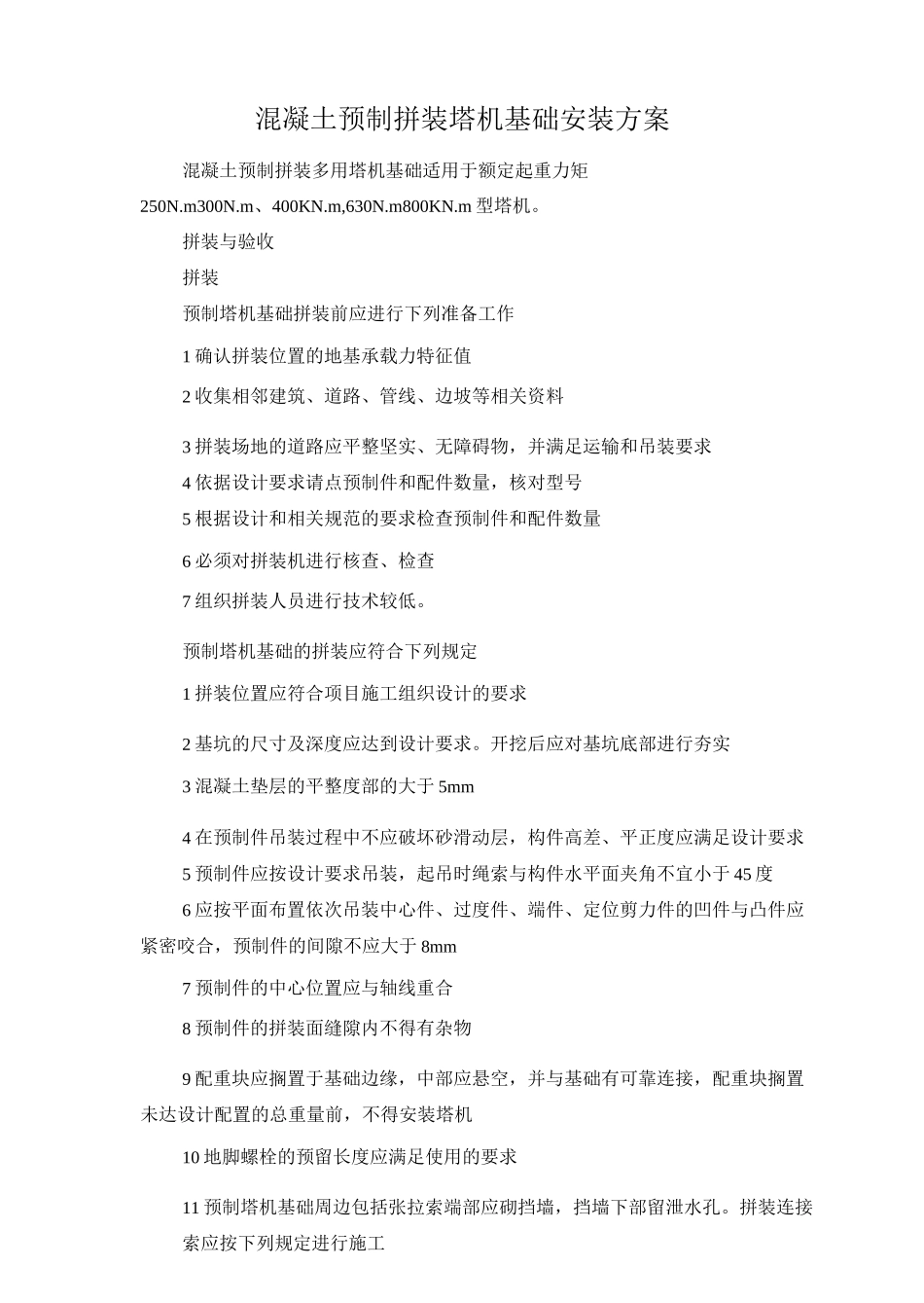

混凝土预制拼装塔机基础安装方案_第1页
1/7
混凝土预制拼装塔机基础安装方案_第2页
2/7
混凝土预制拼装塔机基础安装方案_第3页
3/7
混凝土预制拼装塔机基础安装方案混凝土预制拼装多用塔机基础适用于额定起重力矩250N.m300N.m、400KN.m,630N.m800KN.m 型塔机。拼装与验收拼装预制塔机基础拼装前应进行下列准备工作1 确认拼装位置的地基承载力特征值2 收集相邻建筑、道路、管线、边坡等相关资料3 拼装场地的道路应平整坚实、无障碍物,并满足运输和吊装要求4 依据设计要求请点预制件和配件数量,核对型号5 根据设计和相关规范的要求检查预制件和配件数量6 必须对拼装机进行核查、检查7 组织拼装人员进行技术较低。预制塔机基础的拼装应符合下列规定1 拼装位置应符合项目施工组织设计的要求2 基坑的尺寸及深度应达到设计要求。开挖后应对基坑底部进行夯实3 混凝土垫层的平整度部的大于 5mm4 在预制件吊装过程中不应破坏砂滑动层,构件高差、平正度应满足设计要求5 预制件应按设计要求吊装,起吊时绳索与构件水平面夹角不宜小于 45 度6 应按平面布置依次吊装中心件、过度件、端件、定位剪力件的凹件与凸件应紧密咬合,预制件的间隙不应大于 8mm7 预制件的中心位置应与轴线重合8 预制件的拼装面缝隙内不得有杂物9 配重块应搁置于基础边缘,中部应悬空,并与基础有可靠连接,配重块搁置未达设计配置的总重量前,不得安装塔机10 地脚螺栓的预留长度应满足使用的要求11 预制塔机基础周边包括张拉索端部应砌挡墙,挡墙下部留泄水孔。拼装连接索应按下列规定进行施工1 拼装连接索的张拉程序和张拉力应符合预制塔机基础的设计要求2 拼装连接索张拉首先应进行合拢张拉,待拼装构件完全合拢后在正式进行逐根对称张拉,张拉时应严格控制油泵压力表值,读数偏差不得大于 0.5Mpa,张拉过程应由监理人员进行现场监督。3 张拉后,各预制件的拼装应严密,预制件拼装面缝隙不应大于 0.2mm,构件间高差不应大于 2mm.4 拼装连接索的锚具及保留的钢绞线外露部分应设置密封保护套,在套上防护套之前应先在锚具外露钢绞线上涂覆油脂或其他可清洗的防腐材料。1、400KN.m 以下塔机基础分别由 0#(中心件)件 1 件、1#(过渡件)件 4 件、2#(过渡件)件 4 件,组合体 9 件重 23T 不同额定起重力矩塔基构件及钢绞线配重见下表:塔 F 机型号QTZ250QTZ300/315QTZ500QTZ630QTZ800构件配置基本构件 9 件基本构件9 件,配重4 件基本构件9 件,配重4 件基本构件13 件,配重 8 件基本构件13 件,配重12 件钢绞线上端(根)22244下端(根)3561012张拉力(KN)1...
