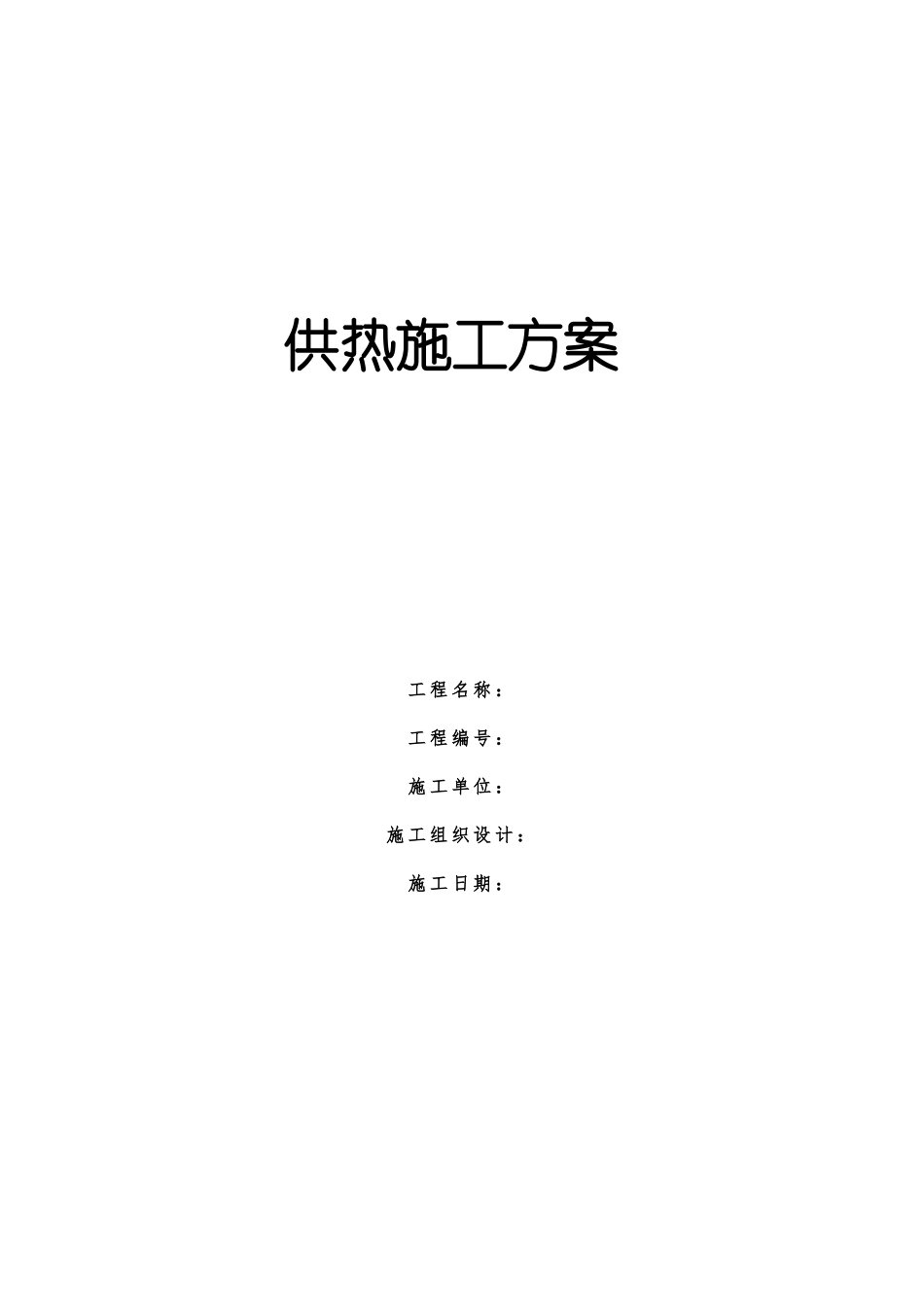

供热施工方案工 程 名 称 ：工 程 编 号 ：施 工 单 位 ：施 工 组 织 设 计 ：施 工 日 期 ：（一）编制依据及原则 1. 施工设计方案图纸 2. 建设单位现场条件 3. 相关的国家现行施工验收规范及相关规定、山东省定额《工业金属管道工程施工及验收规范》GB50235-97《城市供热管网工程施工及验收规范》GJJ28-2004《山东省建筑消耗量定额》CJJ38—90《城市供热管网工程施工质量检验评定标准》（二）施工概况及设计方案1、设计方案概况工程为多层建筑采暖单元立管及室外管线改造，建筑面积共5170平方米：其中槐荫区经十一路 220 号，建筑面积 1880 平方米；槐荫区经二路 428 号，建筑面积 3290 平方米。2、路径方案概况原直埋管道位置不变,旧管道拆除，更换新管道；增加单元立管并做管道保温。此次不改变原始建筑设计管线，对现有已经改动或增加供热部分根据改造面积和材料，另行改造方案。作法详见 CJJ/T81—2013《城市直埋供热管道工程技术规定》 。热水管网供回水温度75/50℃，设计压力 1.6MP。3、设备及材料选择室外管道采用无缝钢管成品塑套钢预制聚氨酯发泡保温管；弯头采用机制 1.5D 冲压弯头；室内管道采用无缝钢管；阀门采用 Z41H-16C系列铸钢阀门。4、保温及防腐室外管道保温采用高密度聚乙烯预制管，管道接头采用现场发泡，利用原管道位置布置。室内管道采用超细玻璃棉 -油毡-两布三油环氧树脂或橡塑保温。5、管道安装要求管道连接采用焊接，阀门采用法兰连接。（三）施工顺序开工准备—〉测量放线—〉管道开挖并拆除（安装检查口）—〉管道安装及管件安装—〉焊接及检验—〉水压试验—〉刷漆保温—〉新管道填埋—〉安装口修复及路面修复—〉管道冲洗—〉试运行—〉竣工验收（带竣工图）（四）施工管理机构人员组成设备机械配置1. 施工管理机构人员（1） 本工程项目经理：1 名（2） 工程现场技术员：1 名（3） 材 料 员： 1 名（4） 质检安全员：1 名（5） 支行负责人：1 名（6） 施工班组：两个班组（其中土建班 6 名安装班 5 名）2. 设备机械配置本工程的主要工程机械设备投入情况序机械或设备名称号1水 准 仪2经 纬 仪3交 流 电 焊 机4气 割 焊 工 具型号规格21KVA数量1122国别产地进场时间制造额定功率年份（KW）215679101112131425氧 气 瓶乙 炔 瓶磨 光 机试 压 泵汽 车装 载 机斤 不 落发 电 机焊 条 烘 干 箱移 动 配 电 箱4DS...
