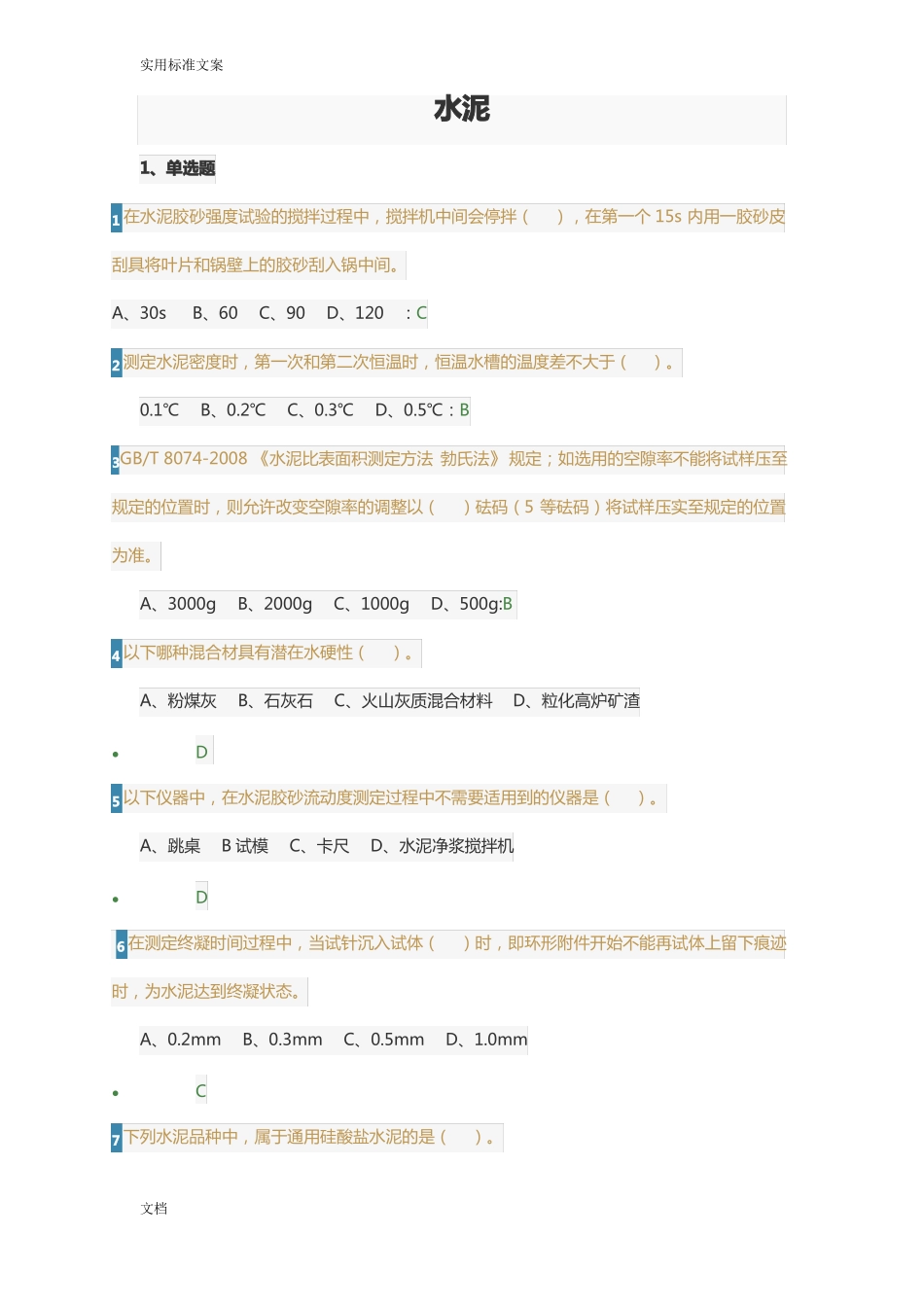

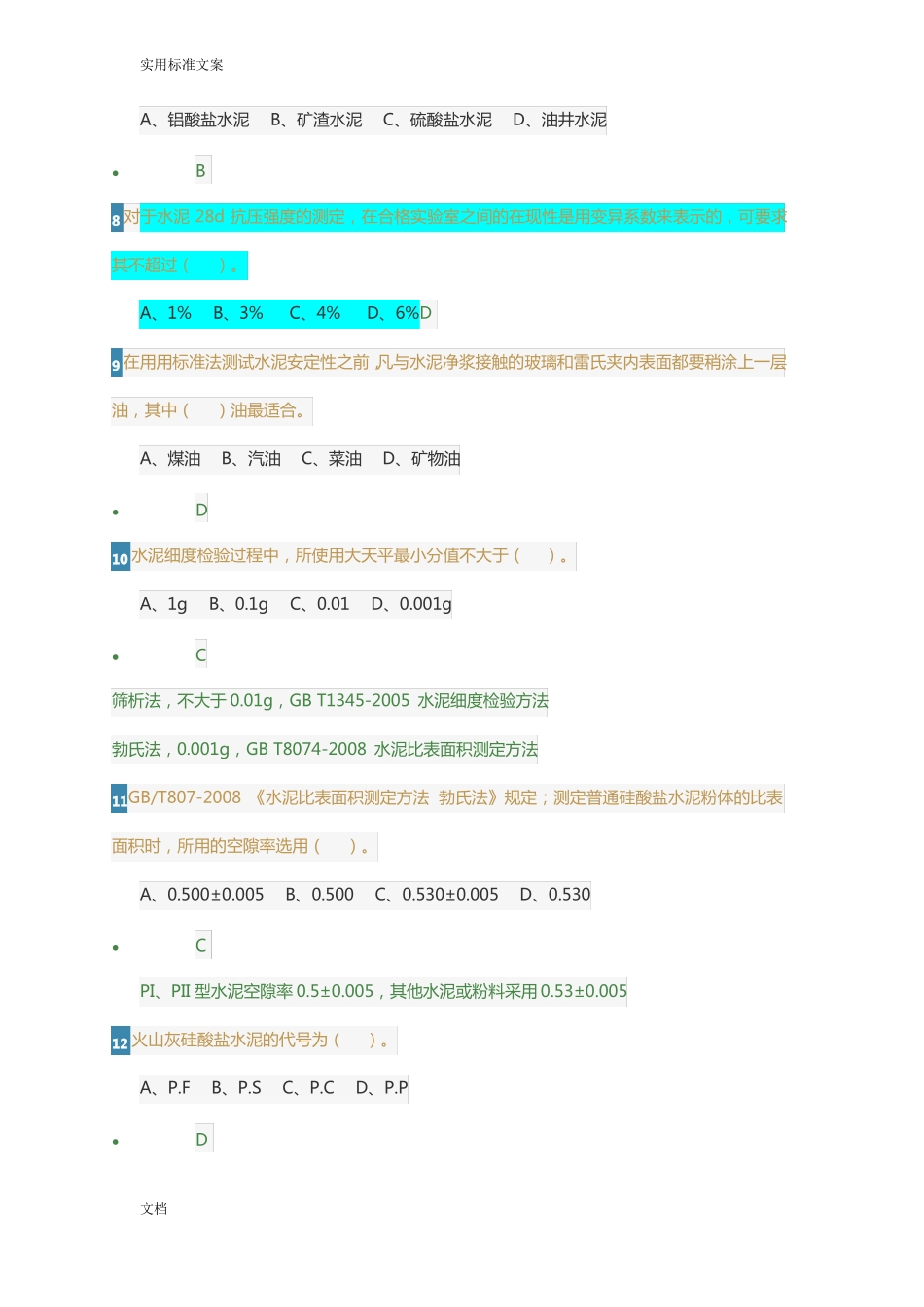

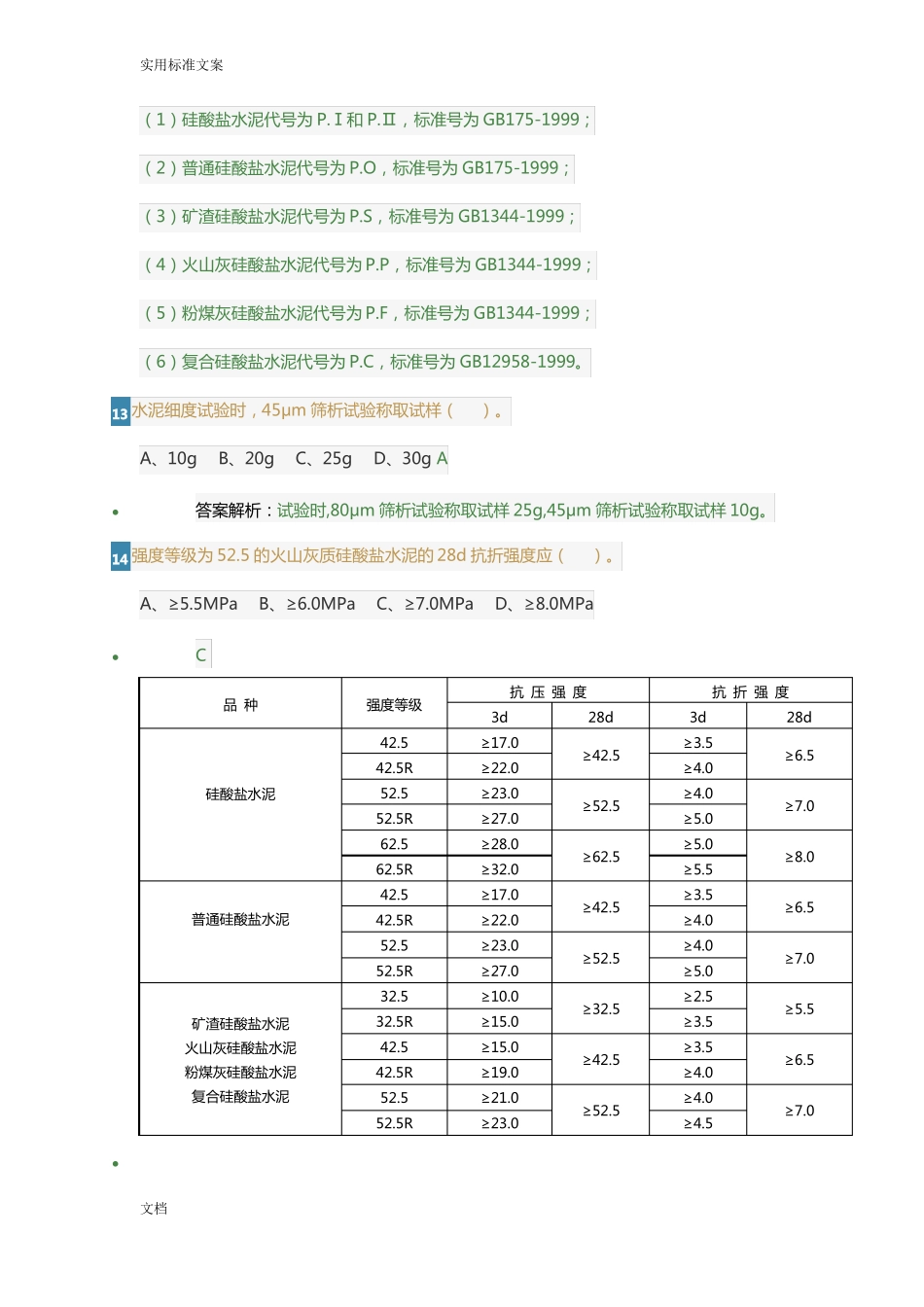

实用标准文案水泥1、单选题1 在水泥胶砂强度试验的搅拌过程中，搅拌机中间会停拌（），在第一个 15s 内用一胶砂皮刮具将叶片和锅壁上的胶砂刮入锅中间。A、30s B、60C、90D、120：C2 测定水泥密度时，第一次和第二次恒温时，恒温水槽的温度差不大于（）。0.1℃B、0.2℃C、0.3℃D、0.5℃：B3GB/T 8074-2008 《水泥比表面积测定方法 勃氏法》 规定；如选用的空隙率不能将试样压至规定的位置时，则允许改变空隙率的调整以（）砝码（5 等砝码）将试样压实至规定的位置为准。A、3000gB、2000gC、1000gD、500g:B4 以下哪种混合材具有潜在水硬性（）。A、粉煤灰B、石灰石C、火山灰质混合材料D、粒化高炉矿渣•D5 以下仪器中，在水泥胶砂流动度测定过程中不需要适用到的仪器是（）。A、跳桌B 试模C、卡尺D、水泥净浆搅拌机•D6 在测定终凝时间过程中，当试针沉入试体（）时，即环形附件开始不能再试体上留下痕迹时，为水泥达到终凝状态。A、0.2mmB、0.3mmC、0.5mmD、1.0mm•C7 下列水泥品种中，属于通用硅酸盐水泥的是（）。文档实用标准文案A、铝酸盐水泥B、矿渣水泥C、硫酸盐水泥D、油井水泥•8B对于水泥 28d 抗压强度的测定，在合格实验室之间的在现性是用变异系数来表示的，可要求其不超过（）。A、1%B、3% C、4% D、6%D9 在用用标准法测试水泥安定性之前，凡与水泥净浆接触的玻璃和雷氏夹内表面都要稍涂上一层油，其中（）油最适合。A、煤油B、汽油C、菜油D、矿物油•D10 水泥细度检验过程中，所使用大天平最小分值不大于（）。A、1gB、0.1gC、0.01D、0.001g•C筛析法，不大于 0.01g，GB T1345-2005 水泥细度检验方法勃氏法，0.001g，GB T8074-2008 水泥比表面积测定方法11GB/T807-2008 《水泥比表面积测定方法 勃氏法》规定；测定普通硅酸盐水泥粉体的比表面积时，所用的空隙率选用（）。A、0.500±0.005B、0.500C、0.530±0.005D、0.530•CPI、PII 型水泥空隙率 0.5±0.005，其他水泥或粉料采用 0.53±0.00512 火山灰硅酸盐水泥的代号为（）。A、P.FB、P.SC、P.CD、P.P•D文档实用标准文案（1）硅酸盐水泥代号为 P.Ⅰ和 P.Ⅱ，标准号为 GB175-1999；（2）普通硅酸盐水泥代号为 P.O，标准号为 GB175-1999；（3）矿渣硅酸盐水泥代号为 P.S，标准号为 GB1344-1999；（4）火山灰硅酸盐水泥代号为 P.P，标准号为 GB1344-1999；（5）粉煤灰硅酸盐水泥代号为 P.F，标准号为 GB1344-1999；（6）复合硅酸盐水泥代...
