井架物料提升机使用说明

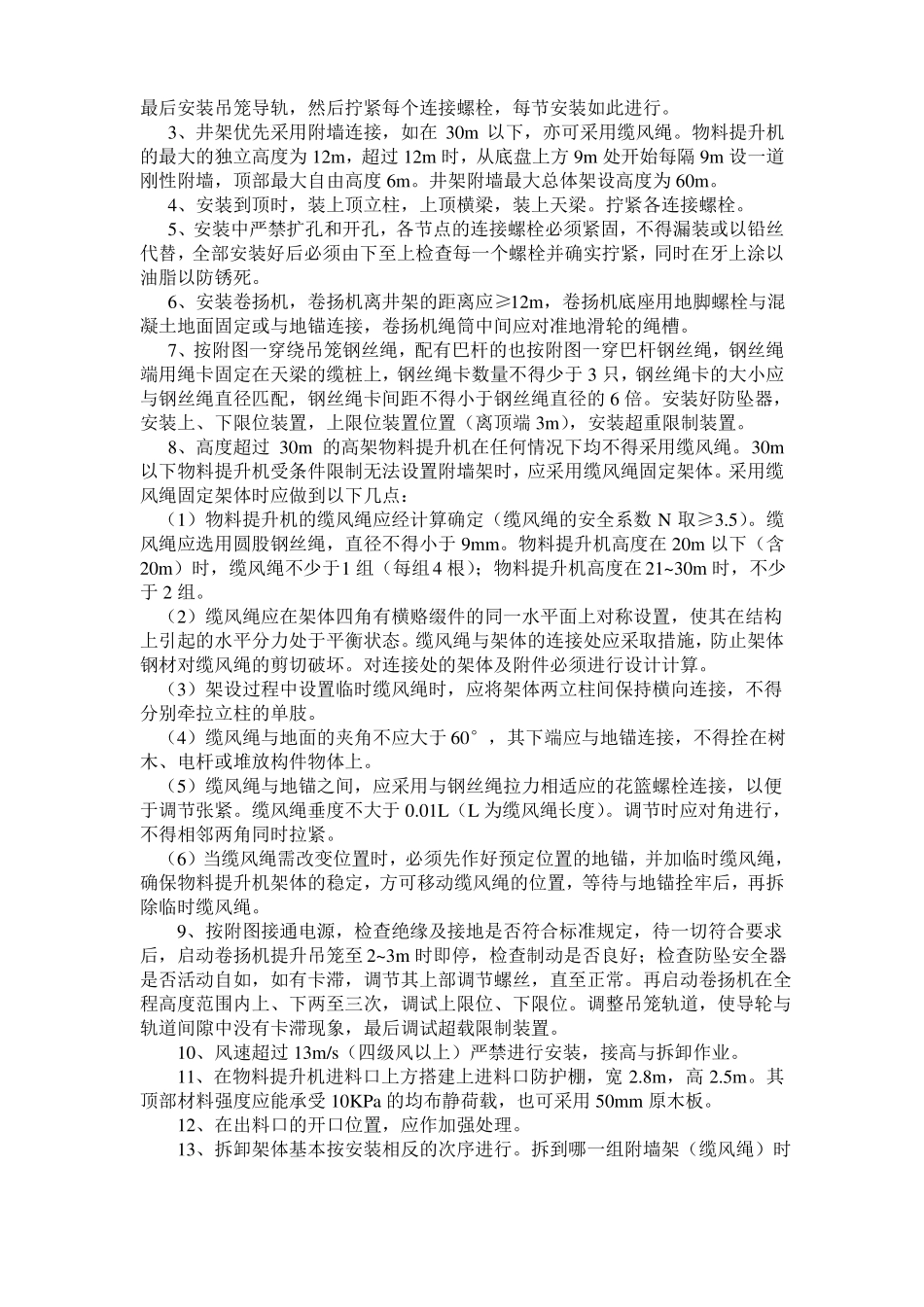

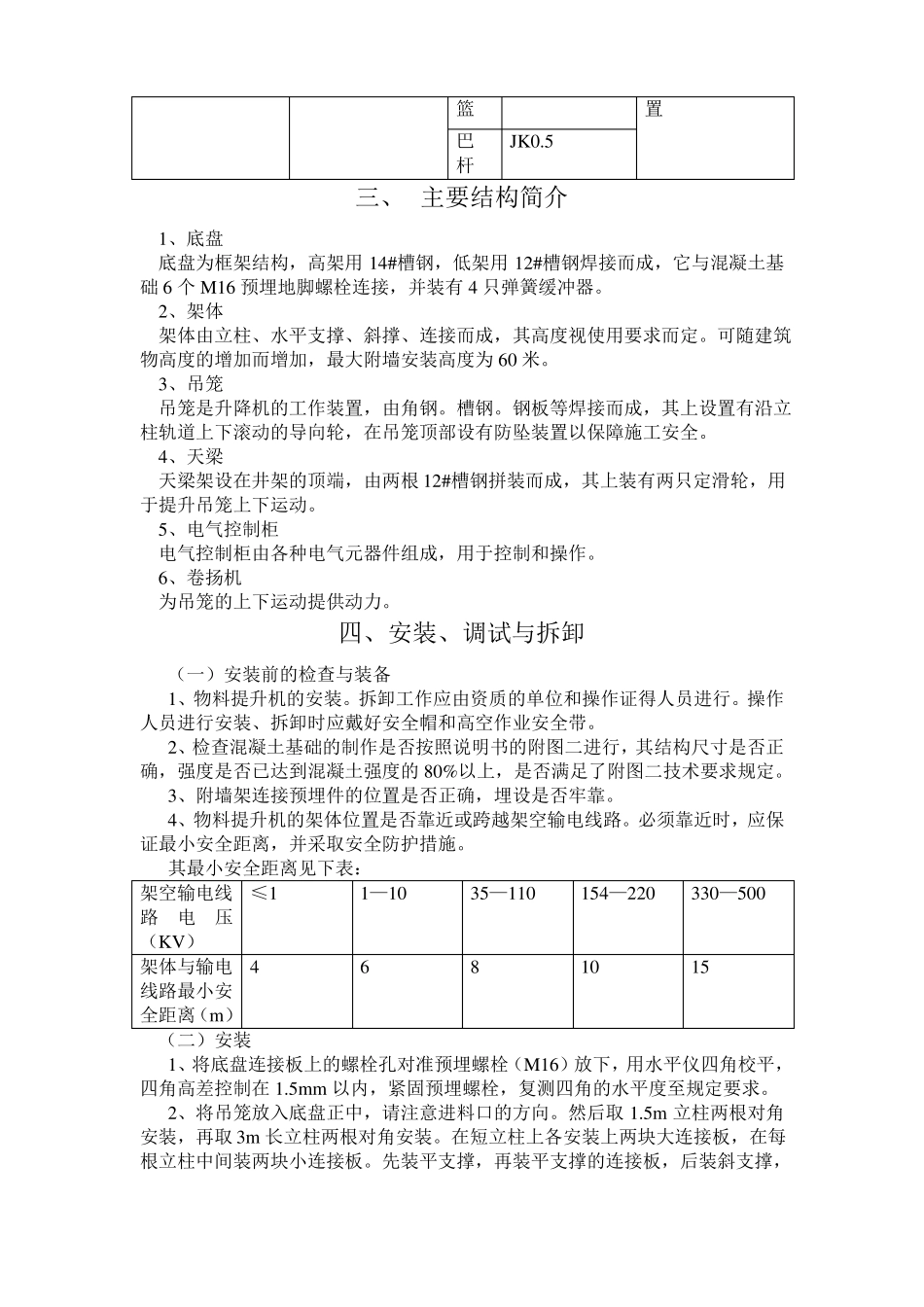

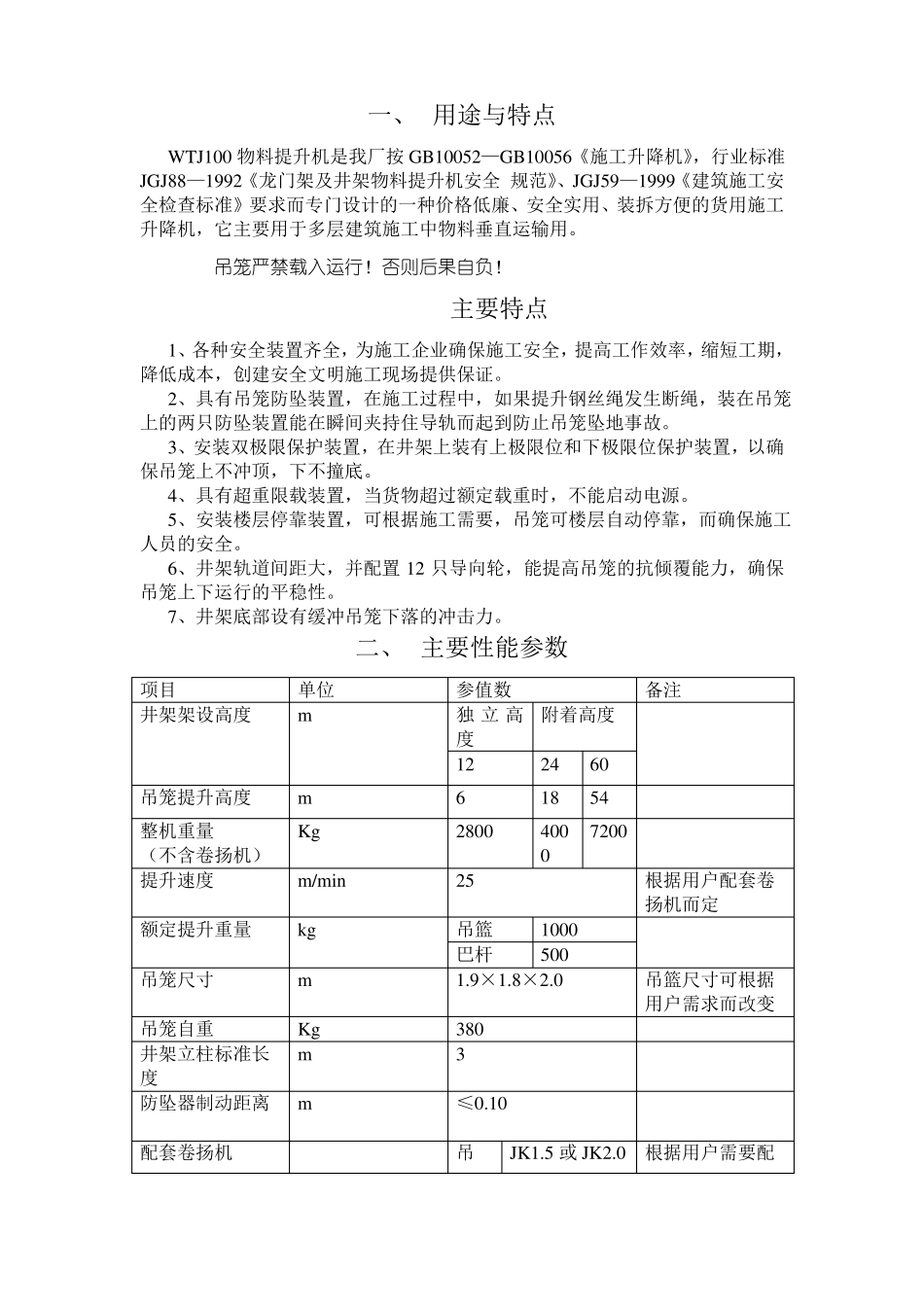

一、 用途与特点WTJ100 物料提升机是我厂按 GB10052—GB10056《施工升降机》，行业标准JGJ88—1992《龙门架及井架物料提升机安全 规范》、JGJ59—1999《建筑施工安全检查标准》要求而专门设计的一种价格低廉、安全实用、装拆方便的货用施工升降机，它主要用于多层建筑施工中物料垂直运输用。吊笼严禁载入运行！否则后果自负！主要特点1、各种安全装置齐全，为施工企业确保施工安全，提高工作效率，缩短工期，降低成本，创建安全文明施工现场提供保证。2、具有吊笼防坠装置，在施工过程中，如果提升钢丝绳发生断绳，装在吊笼上的两只防坠装置能在瞬间夹持住导轨而起到防止吊笼坠地事故。3、安装双极限保护装置，在井架上装有上极限位和下极限位保护装置，以确保吊笼上不冲顶，下不撞底。4、具有超重限载装置，当货物超过额定载重时，不能启动电源。5、安装楼层停靠装置，可根据施工需要，吊笼可楼层自动停靠，而确保施工人员的安全。6、井架轨道间距大，并配置 12 只导向轮，能提高吊笼的抗倾覆能力，确保吊笼上下运行的平稳性。7、井架底部设有缓冲吊笼下落的冲击力。二、 主要性能参数项目井架架设高度单位m参值数独 立 高附着高度度1224606280025吊篮1000巴杆5001.9×1.8×2.03803≤0.10吊18400054备注吊笼提升高度整机重量（不含卷扬机）提升速度额定提升重量吊笼尺寸mKgm/minkgm7200根据用户配套卷扬机而定吊篮尺寸可根据用户需求而改变吊笼自重Kg井架立柱标准长m度防坠器制动距离m配套卷扬机JK1.5 或 JK2.0根据用户需要配篮巴杆JK0.5置三、 主要结构简介1、底盘底盘为框架结构，高架用 14#槽钢，低架用 12#槽钢焊接而成，它与混凝土基础 6 个 M16 预埋地脚螺栓连接，并装有 4 只弹簧缓冲器。2、架体架体由立柱、水平支撑、斜撑、连接而成，其高度视使用要求而定。可随建筑物高度的增加而增加，最大附墙安装高度为 60 米。3、吊笼吊笼是升降机的工作装置，由角钢。槽钢。钢板等焊接而成，其上设置有沿立柱轨道上下滚动的导向轮，在吊笼顶部设有防坠装置以保障施工安全。4、天梁天梁架设在井架的顶端，由两根 12#槽钢拼装而成，其上装有两只定滑轮，用于提升吊笼上下运动。5、电气控制柜电气控制柜由各种电气元器件组成，用于控制和操作。6、卷扬机为吊笼的上下运动提供动力。四、安装、调试与拆卸（一）安装前的检查与装备1、物料提升机的安装。拆卸工作应由资质的单位和操作证得人员进行。操作人员进行安装、拆卸时应...
