人工挖孔桩方案技术交底

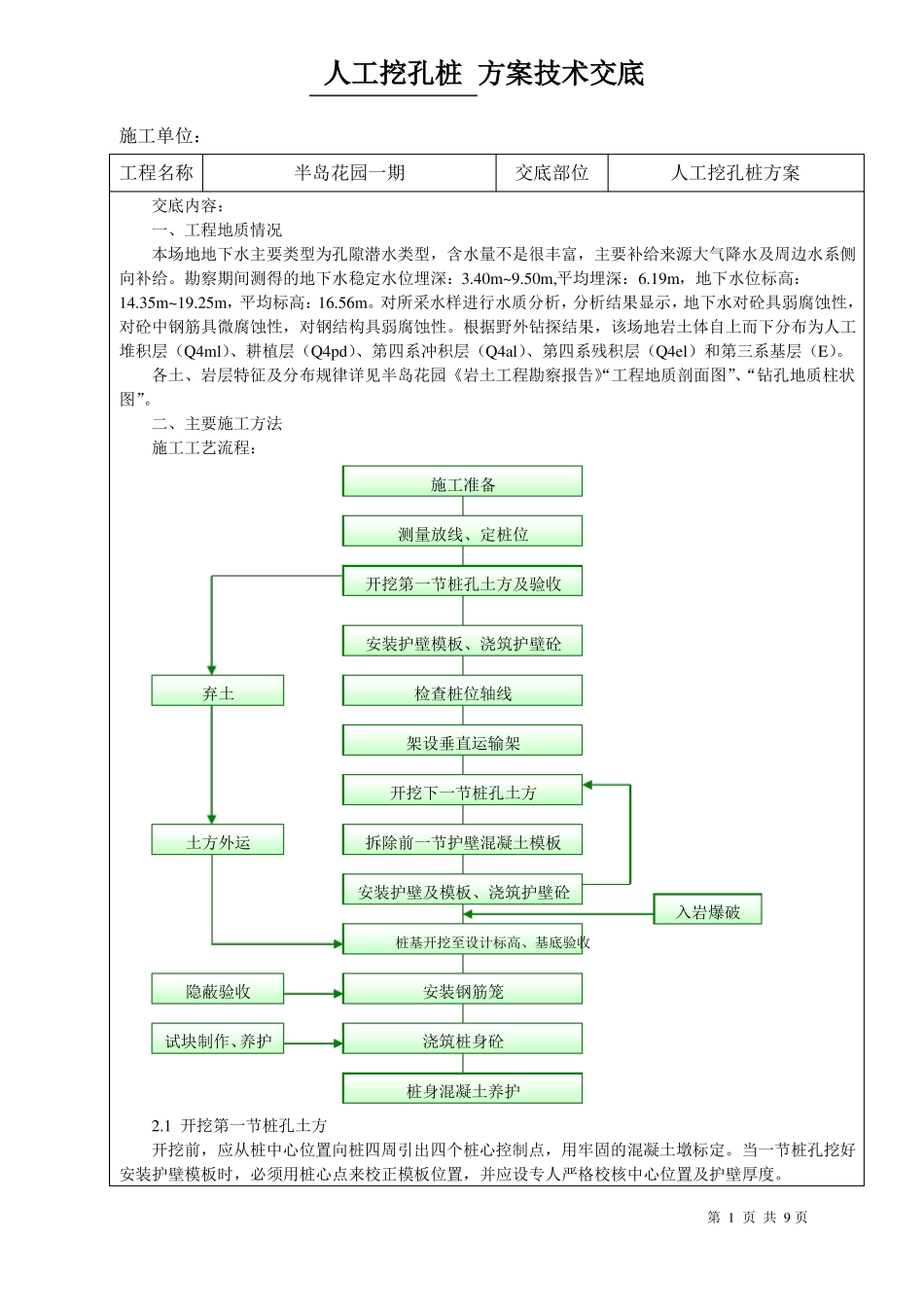

人工挖孔桩 方案技术交底施工单位：工程名称半岛花园一期交底部位人工挖孔桩方案交底内容：一、工程地质情况本场地地下水主要类型为孔隙潜水类型，含水量不是很丰富，主要补给来源大气降水及周边水系侧向补给。勘察期间测得的地下水稳定水位埋深：3.40m~9.50m,平均埋深：6.19m，地下水位标高：14.35m~19.25m，平均标高：16.56m。对所采水样进行水质分析，分析结果显示，地下水对砼具弱腐蚀性，对砼中钢筋具微腐蚀性，对钢结构具弱腐蚀性。根据野外钻探结果，该场地岩土体自上而下分布为人工堆积层（Q4ml）、耕植层（Q4pd）、第四系冲积层（Q4al）、第四系残积层（Q4el）和第三系基层（E）。各土、岩层特征及分布规律详见半岛花园《岩土工程勘察报告》“工程地质剖面图”、“钻孔地质柱状图”。二、主要施工方法施工工艺流程：施工准备测量放线、定桩位开挖第一节桩孔土方及验收安装护壁模板、浇筑护壁砼弃土检查桩位轴线架设垂直运输架开挖下一节桩孔土方土方外运拆除前一节护壁混凝土模板安装护壁及模板、浇筑护壁砼入岩爆破桩基开挖至设计标高、基底验收隐蔽验收试块制作、养护安装钢筋笼浇筑桩身砼桩身混凝土养护2.1 开挖第一节桩孔土方开挖前，应从桩中心位置向桩四周引出四个桩心控制点，用牢固的混凝土墩标定。当一节桩孔挖好安装护壁模板时，必须用桩心点来校正模板位置，并应设专人严格校核中心位置及护壁厚度。第 1 页 共 9 页开挖桩孔应从上到下逐层进行，先挖中间部分的土方，然后扩及周边，有效地控制开挖桩孔的截面尺寸，每节的高度应根据土质好坏、操作条件而定，本工程设计要求每天开挖一节，高度为1m。孔圈中心线应和桩的轴线重合，其与轴线的偏差不得大于 20mm。确认桩位无误后，用人工或风镐开挖第一节护壁。支护壁模板附加钢筋：为防止桩孔壁坍方，确保施工安全，成孔应设置井圈。护壁模板采用拆上节、支下节重复周转使用，模板之间用卡具、扣件连接固定，也可以在每节模板的上下端各设一道圆弧形的、用槽钢或角钢做成的内侧支撑，防止内模因受涨力而变形，不设水平支撑，以方便操作。2.2 浇筑第一节护壁混凝土：桩孔护壁混凝土挖完第一节以后应立即浇筑混凝土，护壁混凝土在现场采用搅拌机搅拌，在施工前由检测中心出具混凝土配合比设计报告，护壁砼按照严格按配合比，在现场设台秤，并挂放配合比牌于秤边，设专人按配合比将材料过秤后再送进搅拌机搅拌。搅拌好后的砼再通过斗车运送到桩口附近（应用铁皮铺设安放，不...
