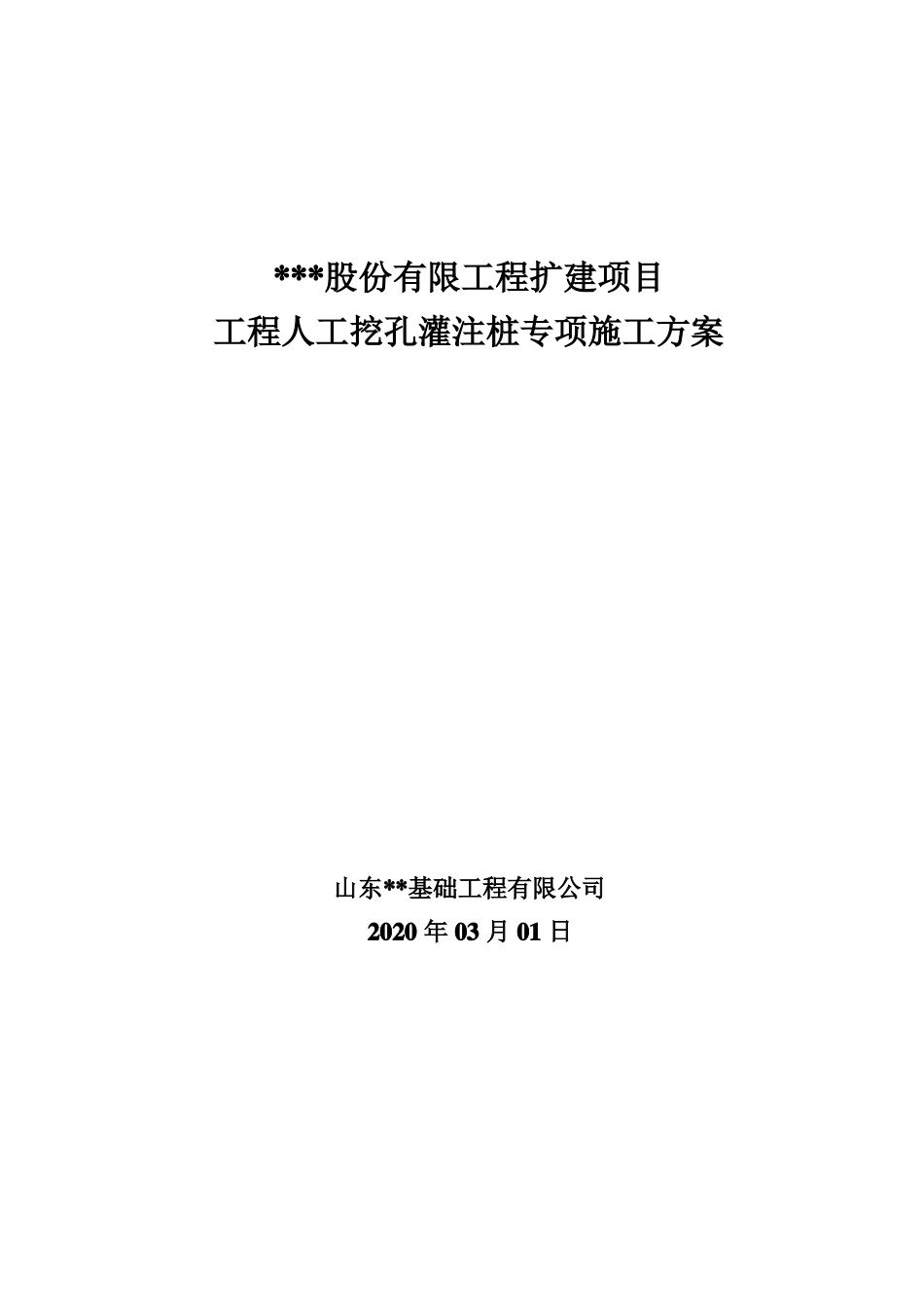

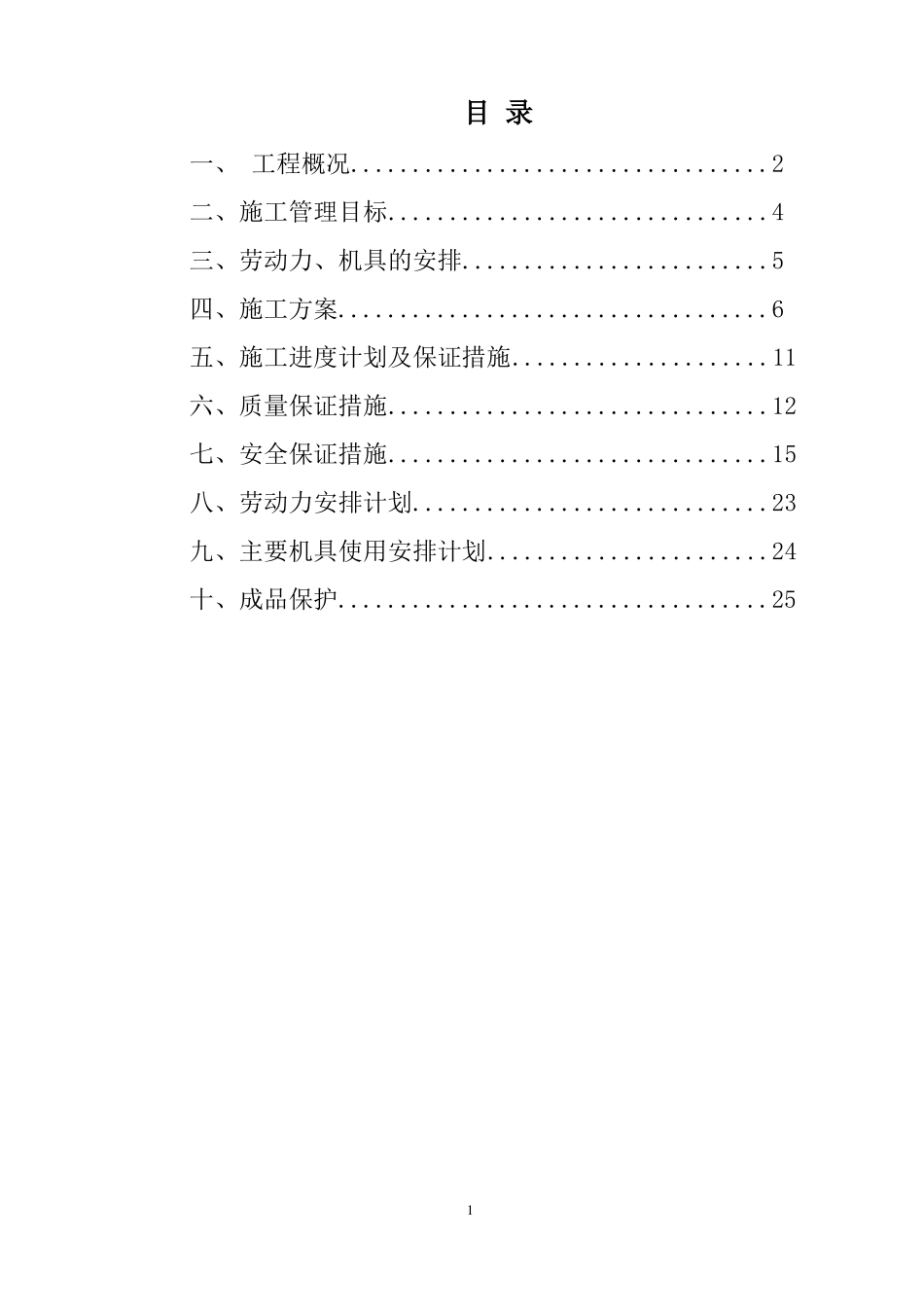

***股份有限工程扩建项目工程人工挖孔灌注桩专项施工方案山东**基础工程有限公司2020 年 03 月 01 日目 录一、 工程概况..................................2二、施工管理目标...............................4三、劳动力、机具的安排.........................5四、施工方案...................................6五、施工进度计划及保证措施.....................11六、质量保证措施...............................12七、安全保证措施...............................15八、劳动力安排计划.............................23九、主要机具使用安排计划.......................24十、成品保护...................................251一、 工程概况(一)工程概述1、山东***股份有限工程搬迁项目位于***经济开发区,昌河一路北侧,工业一路东侧,西侧为新建热力公司(电厂),由***股份有限公司投资建设。建设单位设计单位勘察单位监理单位施工单位本项目总建筑面积 40413.36 ㎡, 由两栋车间工程(4#、5#)组成, 其中 4#车间为单层,局部2 层,跨度90.24 米,总高15.2m;5#车间为二层,跨度 27.24 米、总高 16.3m。本工程±0.000 对应的绝对标高为300.65m。结构形式:4#车间钢筋混凝土框架结构,4#车间钢筋混凝土框架结构/轻钢结构抗震设防烈度:7 度。建筑等级:一级,防火分类:一类。设计使用年限:建筑结构主体 50 年,建筑结构安全等级:二级。本工程地基基础部分采用人工挖孔灌注桩基础。22、设计要求(1) 设计桩径:800mm,设计桩深:4-10m。(2)受力形式为入岩端承桩。(3)桩孔砼护壁加钢筋,护壁砼设计强度等级为C30,护壁厚度100-150mm。桩基砼强度等级为 C30。桩身混凝土保护层厚度:桩身为50mm。桩孔挖到位后,必须验孔,浇捣砼前应清理护壁上的淤泥和孔底残渣,积水。残渣厚度不得大于 50mm,基底开挖到设计深度后,必须尽快验收,并浇筑砼。混凝土充盈系数不得小于 1.1。(4)桩端持力层:以(3)层中风化灰岩作为桩端持力层,嵌入深度为 1m(最小不少于 1 倍桩径)。(5)设计桩图如下:3(6)施工按《建筑桩基技术规范》(JGJ94-2008)、《建筑地基基础工程施工规范》GB51004-2015 及国标图集<<钢筋混凝土灌注桩>>10SG813 有关要求执行。施工前及施工后基桩检测按《建筑基桩检测技术规范(JGJ106-2014)》执行。3、场地工程地质条件根据地质勘察资料,勘察范围内未见地下水,不考虑地下水的影响。本场区土质对...
