人防土建、水电的检验批及隐蔽工程

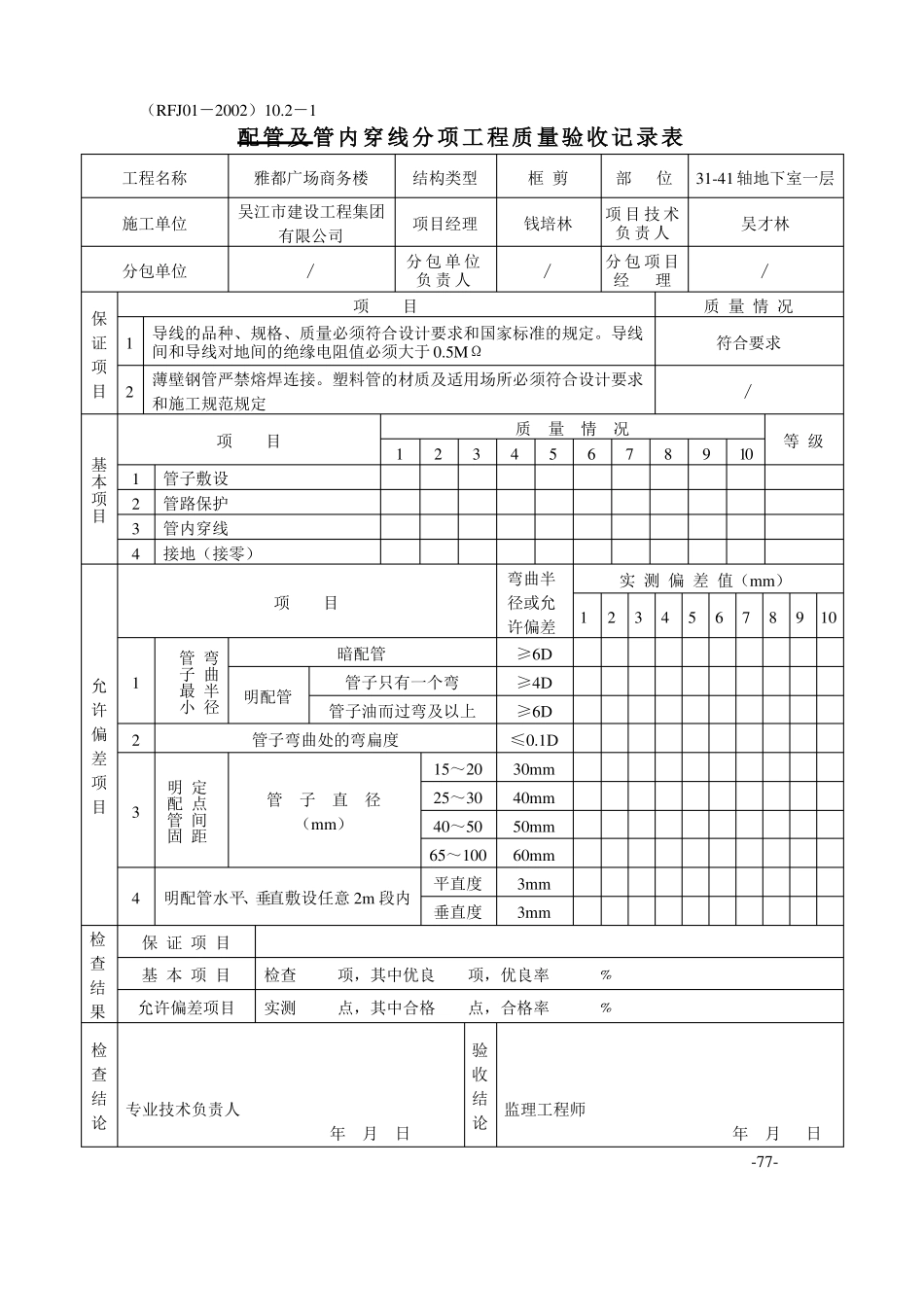

（RFJ01－2002）10.2－1配管及管内穿线分项工程质量验收记录表工程名称施工单位分包单位雅都广场商务楼吴江市建设工程集团有限公司∕结构类型项目经理分 包 单 位负 责 人框 剪钱培林∕部位项 目 技 术负 责 人分 包 项 目经理31-41 轴地下室一层吴才林∕质 量 情 况符合要求∕等 级项目保导线的品种、规格、质量必须符合设计要求和国家标准的规定。导线证1间和导线对地间的绝缘电阻值必须大于 0.5MΩ项薄壁钢管严禁熔焊连接。塑料管的材质及适用场所必须符合设计要求目2和施工规范规定项目基本项目1234管子敷设管路保护管内穿线接地（接零）项目质量情况12345678910弯曲半径或允许偏差≥6D≥4D≥6D≤0.1D15～2030mm40mm50mm60mm3mm3mm25～3040～5065～100平直度垂直度管子只有一个弯实 测 偏 差 值（mm）12345678910允许偏差项目12管子最小弯曲半径暗配管明配管管子油而过弯及以上3明配管固4管子弯曲处的弯扁度定点间距管子直径（mm）明配管水平、垂直敷设任意 2m 段内检查结果保 证 项 目基 本 项 目允许偏差项目检查项，其中优良项，优良率﹪实测点，其中合格点，合格率﹪验收结监理工程师论年月日检查结专业技术负责人论年月日-77-电气隐蔽工程检查验收记录隐蔽分项工程名称：管内穿线年月日单位工程名称雅都广场商务楼建设单位苏州盛世地产投资集团有限公司部位及图号31-41 轴地下室一层施工单位吴江市建设工程（集团）有限公司根据人防电施图及有关规范要求，不同电压不穿同根线管内，电线穿管前，清除管内杂质物和积水，管口有保护措施，进入接线盒（箱）的垂直管口穿入电线后，内管口密封。当多相供电时，同一建筑物的电线绝缘层颜色一致，即 L1 为黄色线，L2 为绿色线，L3 为红色线，N 为淡蓝色线，PE 为黄绿相间双色线，开关控制线为白色线，充电线为棕色线。容及草图监理工程师核查意见核查人：年月日专业技术负责人：质量检查员：班（组）长：施工员：注：本表适用于照明管线、通信管线、接地等工程。YB3电气隐蔽工程检查验收记录隐蔽分项工程名称： 配管及管内穿线分项年月日单位工程名称雅都广场商务楼建设单位苏州盛世地产投资集团有限公司部位及图号31-41 轴地下室一层墙体施工单位吴江市建设工程（集团）有限公司1. 根据电施图-07，动力电线导管采用Φ20、Φ25、Φ32、Φ40 的焊接管，焊接管丝扣连接, 管子连接处用ф6 圆钢跨接焊接。导管弯曲半径大于 6D，弯扁度小于0.1D，导管无...
