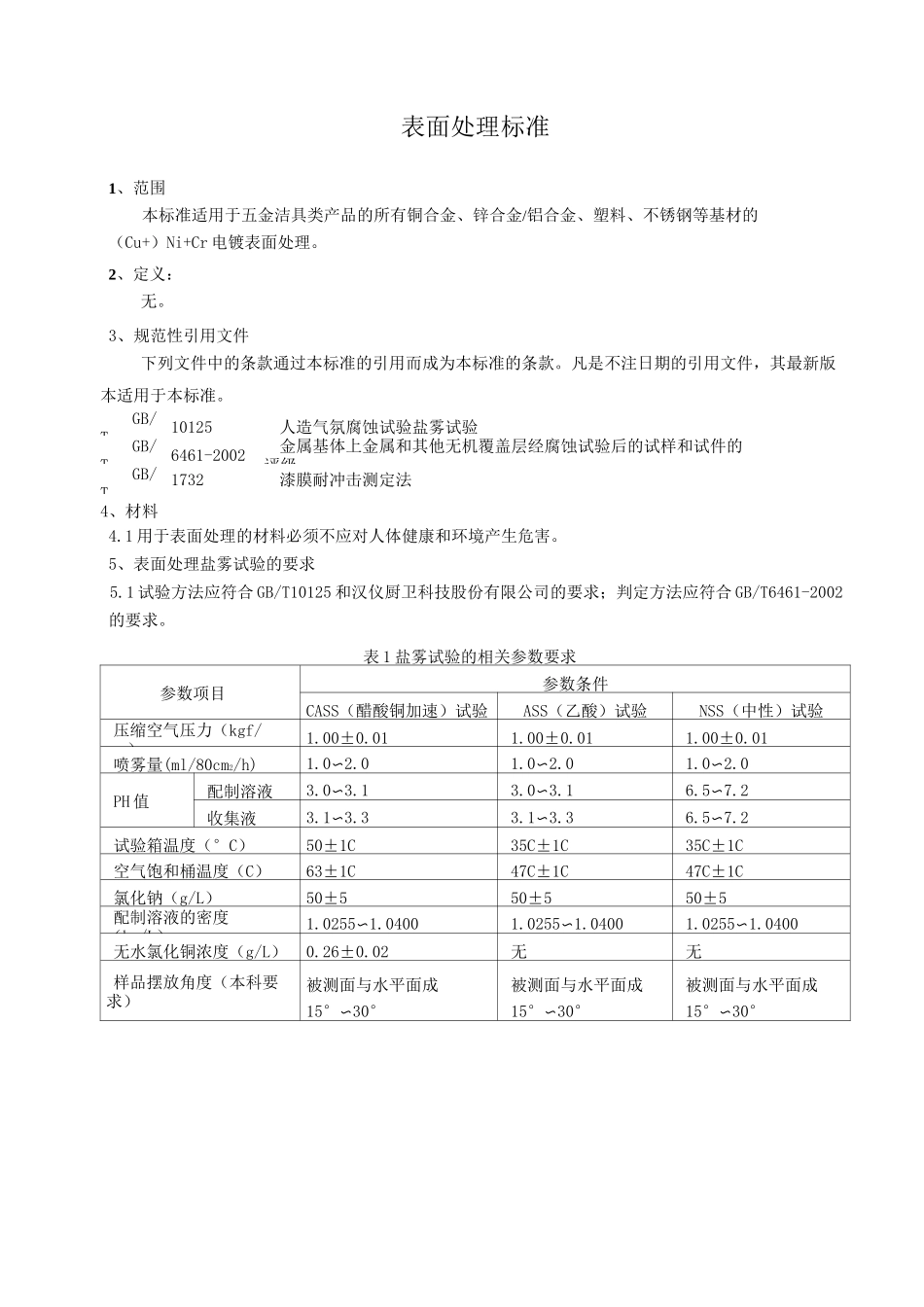

核准:审查:编制:汉仪厨卫科技股份有限公司企业标准表面处理标准2015-11T0 发布2015-11-20 实施汉仪厨卫科技股份有限公司发布©版权所有汉仪厨卫科技股份有限公司机密文件目次1 范围 12 定义 13 规范性引用文件 14 材料 15 表面处理盐雾试验的要求 16 铜合金电镀表面处理标准 27 锌合金/铝合金电镀表面处理标准 38 塑料电镀表面处理标准 49 不锈钢电镀表面处理标准 510.CASS 试验(铜加速盐雾试验)与 ASS 试验(乙酸盐雾试验)等效对照表 6附录 A 百格试验方法 7附录 B 漆膜铅笔硬度试验方法 8表面处理标准1、范围本标准适用于五金洁具类产品的所有铜合金、锌合金/铝合金、塑料、不锈钢等基材的(Cu+)Ni+Cr 电镀表面处理。2、定义:无。3、规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是不注日期的引用文件,其最新版本适用于本标准。GB/T10125人造气氛腐蚀试验盐雾试验GB/T6461-2002金属基体上金属和其他无机覆盖层经腐蚀试验后的试样和试件的评级GB/T1732漆膜耐冲击测定法4、材料4.1 用于表面处理的材料必须不应对人体健康和环境产生危害。5、表面处理盐雾试验的要求5.1 试验方法应符合 GB/T10125 和汉仪厨卫科技股份有限公司的要求;判定方法应符合 GB/T6461-2002的要求。表 1 盐雾试验的相关参数要求参数项目参数条件CASS(醋酸铜加速)试验ASS(乙酸)试验NSS(中性)试验压缩空气压力(kgf/cm2)1.00±0.011.00±0.011.00±0.01喷雾量(ml/80cm2/h)1.0〜2.01.0〜2.01.0〜2.0PH 值配制溶液3.0〜3.13.0〜3.16.5〜7.2收集液3.1〜3.33.1〜3.36.5〜7.2试验箱温度(°C)50±1C35C±1C35C±1C空气饱和桶温度(C)63±1C47C±1C47C±1C氯化钠(g/L)50±550±550±5配制溶液的密度(kg/L)1.0255〜1.04001.0255〜1.04001.0255〜1.0400无水氯化铜浓度(g/L)0.26±0.02无无样品摆放角度(本科要求)被测面与水平面成15°〜30°被测面与水平面成15°〜30°被测面与水平面成15°〜30°6、铜合金电镀表面处理标准6.1 铜合金电镀表面处理标准通用要求检测项目条件要求合格标准附着性剥离试验用钢刷刷至素材露出镀层无剥离等淬火试验250°C±2°C 烘烤 30min,急冷于 25°C±2°C以下室温水中 2min镀层无裂痕、剥离、起泡耐变色试验以高温加热至 280°C±2°C,烘烤 30min 取出无变色耐磨擦试验RCA 磨擦机(型号 7IBB 美国 NORMAN 牌纸带,宽度 11/16”),施加 175g...
